Компараторы массы МС, 50151-12

Компараторы массы МС (далее компараторы) предназначены для поверки и калибровки гирь, для определения массы деталей, требующих высокой точности изготовления, массы дорогостоящих материалов методом сличения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	50151-12
Наименование СИ	Компараторы массы
Обозначение типа СИ	МС
Изготовитель	"A&D Company Ltd.", Япония, Фирма "A&D Scales Co., Ltd.", Корея
Год регистрации	2012
Срок свидетельства	18.06.2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

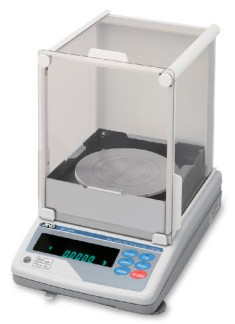

Конструктивно компараторы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Компараторы оснащаются ветрозащитным кожухом. Общий вид компараторов представлен на рисунке 1.

Принцип действия компараторов основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Питание компараторов осуществляется через адаптер сетевого питания. Компараторы снабжены следующими устройствами:

- устройство установки по уровню;

- полуавтоматическое устройство установки нуля;

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы снабжены следующими функциями:

- подсчет количества образцов;

- управление временем компарирования;

- внутренняя калибровка.

Знак поверки в виде наклейки наносится на корпус компараторов рядом с маркировочной табличкой.

Схема пломбировки весов от несанкционированного доступа приведена на рисунках 2, 3.

Компараторы выпускаются в следующих модификациях: МС-10К, МС-30К, МС-1000, МС-6100, отличающихся метрологическими характеристиками, массой и габаритными размерами.

Программное обеспечение

Программное обеспечение (далее - ПО) компараторов является встроенным.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее компараторов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности терминала (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Весы МС-1000,	*	P-4.10; P-4.11; P-	*	*
МС-6100		4.20.
Весы МС-10К,	*	P-2.10; P-2.11; P-	*	*
МС-30К		2.20.

* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Технические характеристики

Таблица 2

Наименование характеристик	МС-10К	МС-30К	МС-1000	МС-6100
Максимальное значение сравниваемых масс, кг	10,1	31	1,1	6,1
Дискретность, d, г	0,0001	0,001	0,001	0,01
Среднее квадратическое отклонение показаний (СКО), г	До 10 кг-0,005 До 5 кг-0,004 До 2 кг-0,015	До 20 кг-0,015	До 1 кг-0,0005 До 500 г -0,0004	До 5 кг-0,004 До 2 кг-0,0015
Время стабилизации показаний, с	1,5
Относительная влажность, %	85
Диапазон температур, °С	от плюс 10 до плюс 30
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц	от 187 до 242 от 49 до 51
Размер чашки, мм	270x210		128x128	165x165
Г абаритные размеры весов, мм, не более	300х355х11		210х317х86
Масса, кг, не более	9,3		4,6	5,1

Таблица 3-Номинальные значения массы и классы точности поверяемых компаратором гирь

Обозначение модификации	Класс точности поверяемых гирь по ГОСТ 7328-01	Номинальные значения массы поверяемых гирь
МС-10К	F1	от 2 кг до 10 кг вкл.
	F2	от 1 кг до 10 кг вкл.
	M1	от 200 г до 10 кг вкл.
	M2	от 50 г до 10 кг вкл.
МС-30К	F1	20 кг
	F2	от 10 кг до 20 кг вкл.
	M1	от 2 кг до 20 кг вкл.
	M2	от 1 кг до 20 кг вкл.

Обозначение модификации	Класс точности поверяемых гирь по ГОСТ 7328-01	Номинальные значения массы поверяемых гирь
МС-1000	F1	от 500 г до 1 кг вкл.
	F2	от 50 г до 1 кг вкл.
	M1	от 1 г до 1 кг вкл.
	M2	от 100 мг до 1 кг вкл.
МС-6100	F1	от 2 кг до 5 кг вкл.
	F2	от 1 кг до 5 кг вкл.
	M1	от 200 г до 5 кг вкл.
	M2	от 50 г до5 кг вкл.

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную корпусе компараторов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1. Компаратор....................................................................................................................1 шт.

2. Ветрозащитный кожух..................................................................................................1 шт.

3. Адаптер сетевого питания............................................................................................1 шт.

4. Руководство по эксплуатации.....................................................................................1 экз.

5. Методика поверки................................................................................1 экз.

Поверка

осуществляется согласно документу МП 50151-12 «Компараторы массы МС. Методика поверки», утвержденному ФГУП «ВНИИМС».

Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 18 руководства по эксплуатации на компараторы.

Основные средства поверки: гири, соответствующие классу точности Е2 по ГОСТ 73282001.
