Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Волга-ФЭСТ", 50162-12

Назначение

Трансформаторы тока серии REGULUS E13A1056.3, REGULUS E16A1272.3 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока по принципу конструкции - шинные, с одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета.

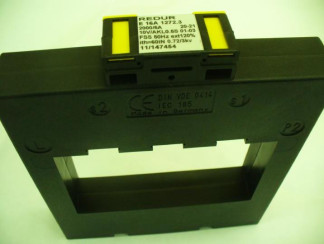

Трансформаторы состоят из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.

Через отверстие магнитопровода при монтаже пропускается шина или кабель, играющие роль первичной обмотки.

На трансформаторах имеется табличка технических данных.

Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям. Метрологические и технические характеристики

Трансформатор тока серии REGULUS E13A1056.3

Номинальное напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальная частота напряжения сети, Гц Номинальный первичный ток, А Номинальный вторичный ток, А

0,66

0,72

50

1200

5

0,5S

15

5

101x56

129x156

0,85

Класс точности вторичной обмотки для измерений и учета Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более Г абаритные размеры, мм, не более (внутренний диаметр х высота внешний диаметр х высота)

Масса, кг, не более Рабочие условия применения:

-    температура окружающего воздуха, °С    от минус 30 до плюс 50

-    относительная влажность воздуха при плюс 25 °С, %    до 98

Номинальное напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальная частота напряжения сети, Гц Номинальный первичный ток, А Номинальный вторичный ток, А

Класс точности вторичной обмотки для измерений и учета Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более Г абаритные размеры, мм, не более (внутренний диаметр х высота внешний диаметр х высота)

0,66

0,72

50

2000

5

0,5S

10

5

122x72

159x188

от минус 30 до плюс 50 до 98

Масса, кг, не более Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при плюс 25 °С, %

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Трансформатор тока серии REGULUS E13A1056.3 - 24 шт. (Зав. №№ 11/147421 - 11/147444) Трансформатор тока серии REGULUS E16A1272.3 - 12 шт. (Зав. №№ 11/147445 - 11/147456)

Паспорт - 36 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока серии REGULUS E13A1056.3, REGULUS E16A1272.3:

1.    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2.    ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3.    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4.    Техническая документация фирмы «REDUR Messwandler GmbH», Германия.

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
