Анализаторы потоков Е1 КИВИ-1120, 50165-12

Назначение

Анализаторы потоков Е1 КИВИ-1120 (далее - анализаторы) предназначены для измерений, анализа параметров и оценки качества передачи данных в сетях с интерфейсами Е1, основного цифрового канала 64 кбит/с и интерфейсами передачи данных.

Описание

Конструктивно анализатор выполнен в виде портативного прибора, работающего от встроенного аккумулятора или от сети переменного тока через адаптер.

Анализаторы функционально состоят из передающей и приемной частей. Принцип действия основан на генерации измерительных сигналов с заданными параметрами, измерении показателей ошибок и дрожания фазы (джиттера) в измерительном и рабочем цифровых сигналах.

Анализаторы позволяют проводить анализ синхронных потоков Е1, основного цифрового канала 64 кбит/с (ОЦК) и интерфейсов передачи данных V.24, V.35, V.36, X.21, RS-449, RS-485, EIA-530, EIA-530A.

Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели или сенсорного экрана; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: Ethernet, USB2.0. Имеется возможность подключения минигарнитуры.

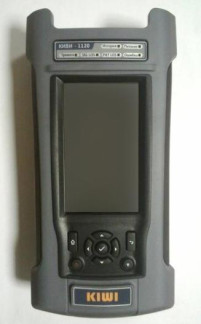

Внешний вид анализатора приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и место нанесения маркировки приведены на рисунке 2.

1 - место установки пломбы; 2 - место нанесения маркировки

Рисунок 2

Программное обеспечение

Программное обеспечение (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) для визуального отображения результатов обра

ботки сигналов на дисплее.

Идентификационные данные (признаки) ПО указаны в таблице 1. Таблица 1

ПО на метрологические характеристики анализаторов не влияет.

ПО анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.

Комплектность

Комплект поставки включает:

-    анализатор потоков Е1 КИВИ-1120 - 1 шт.;

-    75 Ом небалансный кабель E1 - 1 шт.;

-    120 Ом балансный кабель E1 - 1 шт.;

-    двойной балансный кабель E1 - 1 шт.;

-    шлейф для интерфейса Е1 75 Ом - 1 шт.;

-    USB - кабель - 1 шт.;

-    гарнитура - 1 шт.;

-    шнур питания - 1 шт.;

-    литий-ионная аккумуляторная батарея (в корпусе) - 1 шт.;

-    CD - диск TestManagerPro - 1 шт.;

-    руководство по эксплуатации - 1 шт.;

-    методика поверки - 1 шт.;

-    упаковка - 1 шт.;

-    стилус - 1 шт.

Поверка

осуществляется по документу МП 50165-12 «Инструкция. Анализаторы потоков Е1 КИВИ-1120. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30.03.2012 г.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-66 (регистрационный номер 9273-85), диапазон измеряемых частот от 10 Гц до 37,5 ГГц; уровень входных сигналов от 0,03 до 10 В; пределы допускаемой абсолютной погрешности воспроизведения частоты встроенного кварцевого генератора ± 5-10-7 за 1 год;

-    осциллограф С1-127 (регистрационный номер 46102-10), диапазон частот входных сигналов от 0 до 50 МГц, диапазон уровней сигналов от 10 мВ до 5 В, пределы допускаемой относительной погрешности измерений амплитуды сигнала ± (3^4) %);

-    измеритель модуляции СК3-45 (регистрационный номер 9131-94), диапазон рабочих частот от 0,1 до 500 МГц, диапазон модулирующих частот от 0,02 до 200 кГц, диапазон измерений девиации частоты от 1 до 106 Гц;

-    генератор сигналов низкочастотный Г3-118 (регистрационный номер 8484-81), диапазон рабочих частот от 10 Гц до 200 кГц; пределы допускаемой относительной погрешности установки частоты ± 1%; диапазон установки уровня выходного сигнала до 10 В;

-    аттенюатор ступенчатый измерительный R&S RSG (регистрационный номер 46235-10), диапазон рабочих частот от 0 до 5,2 ГГц, диапазон воспроизведения ослабления от

0 до 139 дБ, абсолютная погрешность воспроизведения ослабления ± 0,52 дБ;

-    ваттметр двухканальный R&S NRP с преобразователем NRP-Z51 (регистрационный номер 37008-08), диапазон рабочих частот от 0 до 18 ГГц, диапазон измерений мощности от минус 30 до 20 дБмВт, пределы допускаемой относительной погрешности измерений мощности ± 5 %.

Сведения о методах измерений

Анализатор потоков Е1 КИВИ-1120. Руководство по эксплуатации 4437-00368200779-10 РЭ.

Нормативные и технические документы, устанавливающие требования к анализаторам потоков Е1 КИВИ-1120

Анализатор потоков Е1 КИВИ-1120. Технические условия 4437-003-68200779-10 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление деятельности в области обороны и безопасности государства.
