Установка поверочная расходомеров-счетчиков газа УПРСГ-1800, 50173-12

Назначение

Установка поверочная расходомеров-счетчиков газа УПРСГ-1800 (далее - установка) предназначена для калибровки и поверки средств измерений расхода и объема газа различных типов методом непосредственного сличения в диапазоне воспроизводимых расходов установки.

Описание

Принцип действия поверочной установки заключается в сравнении эталонного объема воздуха, прошедшего последовательно через поверяемый прибор и установку, с показаниями поверяемого прибора.

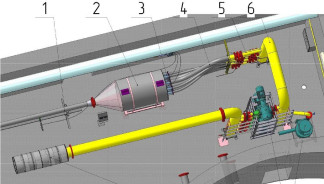

Установка поверочная расходомеров-счетчиков газа УПРСГ-1800 стационарного исполнения состоит из следующих основных частей:

-    набора эталонных критических сопел, которые смонтированы в днище форкамеры и включаются в работу при помощи шаровых кранов с ручным управлением;

-    испытательного участка с рабочим столом, измерительными линиями для поверки приборов с различными диаметрами условного прохода (Ду) и переходниками;

-    генератора расхода с компрессорами и постом ручного управления;

-    приемного коллектора и выхлопного коллектора с глушителем;

-    комплекта измерительных преобразователей и приборов, приведенного в таблице 1.

Таблица 1

В качестве эталонных средств измерений в установке используются эталонные сопла, работающие в критическом режиме. Значения градуировочных коэффициентов сопел определяются экспериментально при их градуировке на эталонах в соответствии с поверочной схемой ГОСТ 8.618-2006.

Создание требуемого значения расхода воздуха осуществляется включением в работу одного или нескольких эталонных сопел с известным расходом из набора.

Поток воздуха через поверяемый расходомер-счетчик и установку создается разрежением на выходе эталонных сопел при помощи компрессоров генератора расхода. Выбор включаемых в работу компрессоров определяется требуемыми значениями расхода.

Испытательный участок снабжен сменными комплектами измерительных линий и переходников с диаметрами условного прохода от 50 до 200 мм, которые монтируются на рабочем столе с регулируемой высотой подъема.

Управление работой установки производится оператором в ручном режиме. Считывание показаний приборов осуществляется визуально. Обработка результатов измерений выполняется вручную, с применением калькулятора.

Пломбировке от несанкционированного доступа подлежат критические сопла. Пломбы с оттисками контрольных клейм устанавливаются на контровочную проволоку, пропущенную через отверстия в гайках, фиксирующих критические сопла на посадочных местах форкамеры в соответствии с рисунком 2.

Технические характеристики

Диапазон воспроизводимых расходов, м3/ч    от 5 до 1800

Диаметр условного прохода поверяемых приборов, мм    50, 80, 100, 150, 200

Измеряемая среда    атмосферный воздух

Рабочее давление, кПа    минус 25

Температура измеряемой среды, °С    от плюс 10 до плюс 30

Пределы допускаемой относительной погрешности установки, %    ± 0,3

I оо    -1-99

Электрическое питание установки, В    380 -57/220 -33

Частота напряжения питания, Гц    50 ± 1

Потребляемая мощность, кВт, не более    46

Количество критических сопел, задающих действительное значение расхода, шт.:    10

Количество одновременно поверяемых средств измерений, шт.    от 1 до 5

Условия эксплуатации:

-    температура окружающей среды, °С    от плюс 10 до плюс 30

-    относительная влажность окружающей среды, %    от 30 до 80

-    атмосферное давление, кПа    от 84 до 106,7 Тип поверяемых счетчиков газа турбинные, ротационные, ультразвуковые, вих-

ревые, термоанемометрические, оптические

Масса, кг, не более:

-    с компрессорами

-    без компрессоров

5100

3100

Габаритные размеры, мм, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

14400х2750х4100 12000 10

Знак утверждения типа

наносится на маркировочную табличку, закрепляемую на площадке боковой поверхности форкамеры, и в центр титульных листов руководства по эксплуатации, формуляра и паспорта типографским способом.

Комплектность

Комплектность установки приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП 50173-12 «Инструкция. ГСИ Установка поверочная расходомеров-счетчиков газа УПРСГ-1800. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25 марта 2012 г.

Основные средства поверки:

-    эталонная установка ЭУ-2 из состава государственного первичного эталона единицы объемного и массового расходов газа ГЭТ 118-06, диапазон расходов от 2 до 10000 м /ч, пределы относительной погрешности ± 0,1 %;

-    цифровой прецизионный барометр DPJ 740 «Druck», диапазон измерений от 0,5 до 110 кПа, пределы абсолютной погрешности ± 15 Па;

-    термометр СП - 95, диапазон измерений от плюс 10 до плюс 35 °С, пределы абсолютной погрешности ± 0,2 °С;

-    датчик разности давлений «Метран-100-ДД», диапазон измерений от 0 до 1,6 кПа, пределы приведенной к ВПИ погрешности ± 0,2 %;

-    частотомер электронный Ф 5041, диапазон 0,1 Гц - 200 МГц, пределы относительной погрешности ± 3 10 .

Допускается использование других СИ с характеристиками не хуже указанных.

Сведения о методах измерений

Методы измерений содержатся в документе 0001-10 РЭ: «Установка поверочная расходомеров-счетчиков газа УПРСГ-1800. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам поверочным УПРСГ-1800

1    ГОСТ Р 8.618-2006 «Государственная поверочная схема для средств измерений объемного и массового расхода газа».

2    Техническая документация ООО «Метрология и Автоматизация».

Рекомендации к применению

Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования.
