| Номер в госреестре | 50182-12 |
| Наименование СИ | Анализаторы влажности нефти и масел поточные |
| Обозначение типа СИ | EASZ-1 |
| Изготовитель | "EESIFLO INTERNATIONAL PTE Ltd.", Сингапур |
| Год регистрации | 2012 |
| Срок свидетельства | 26.06.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Анализаторы влажности нефти и масел поточные EASZ-1 (далее - анализаторы) предназначены для измерения содержания объемной доли воды в водонефтяной фракции сырой нефти и маслах.
Принцип действия анализаторов - диэлькометрический, основанный на измерении разности диэлектрических констант воды и нефти.
Анализаторы состоят из первичного преобразователя (емкостной ячейки) и электронного преобразователя, обеспечивающего питание и обработку сигнала первичного преобразователя: формирование аналогового выходного сигнала (4-20 мА), а также цифрового сигнала. На корпусе электронного блока имеются два разъема: для подключения к токовой петле и к компьютеру. Для учета влияния температуры используется термодатчик.
Анализаторы устанавливают непосредственно в трубопроводы. До введения в эксплуатацию анализаторов должна быть проведена их градуировка с применением нефти с места эксплуатации. Кроме того, необходимо установление поправочных температурных коэффициентов также на нефти с места эксплуатации.
Передача цифровой измерительной информации на основной компьютер осуществляется через порт связи RS-232 или по протоколу HART. Анализаторы имеют взрывозащищенное исполнение Ex ibTTBT4X.

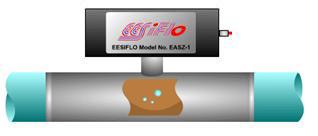

Рис.1- Общий вид анализатора влажности нефти и масел EASZ-1
Идентификационные данные программного обеспечения поточных анализаторов влажности _нефти и масел EASZ-1_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| РС-59-00118-00 | 123002-1.1.10 | 0f9051190596677170 c7fd4387bb6b3d | MD5 Checksum |
Анализаторы влажности EASZ-1 имеют встроенное программное обеспечение, разработанное специально для решения задач измерения содержания влаги в водонефтяной фракции сырой нефти. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Анализаторы влажности EASZ-1 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем путем установки системы отражения на внешнем компьютере контрольной суммы ПО при включении анализатора с помощью программы (http://www.zelentech.com/downloads). Уровень защиты "С" по МИ 3286-2010.
| Диапазон измерений объемной доли воды, % | 0 - 3,0 0 - 10 0 - 25 |
| Пределы допускаемых значений основной абсолютной погрешности результатов измерений объемной доли воды (при полном смешении нефти с водой), %, не более | ± 0,2 |
| Пределы допускаемых значений дополнительной абсолютной погрешности результатов измерений объемной доли воды от изменения температуры анализируемой среды на каждые 10°С, об. доля, %, не более | ± 0,2 |
| Пределы допускаемых значений дополнительной абсолютной погрешности результатов измерений объемной доли воды от изменения содержания хлористых солей в анализируемой среде в диапазоне объемной доли (1 - 10) %, об. доля, %, не более | ± 0,2 |
| Напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 10 |
| Диапазон аналогового выходного сигнала, мА | 4 - 20 |
| Г абаритные размеры, мм, не более | 220х110х80 |
| Масса, кг, не более | 12 |
Условия эксплуатации:
| Диапазон температуры анализируемой среды, °С | 0 - 40 |
| Максимальное рабочее давление, МПа | 0,6 |
| Диапазон температуры окружающей среды, °С: | минус 20 - 60 |
Знак утверждения типа наносят на прибор методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки анализаторов влажности нефти и масел поточных EASZ-1 входят: анализатор EASZ-1;
комплект эксплуатационной документации; методика поверки.
осуществляется по документу МП 50182-12 "Инструкция. Анализаторы влажности нефти и масел поточные EASZ-1. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМС" в 2011 году и входящим в комплект поставки.
Основные средства поверки: комплект средств поверки влагомеров и преобразователей влагосодержания нефти типа УПВН-2 по ТУ 50.581.86.
Сведения о методиках (методах) измерений: методика измерений изложена в инструкции по эксплуатации
Нормативные документы, устанавливающие требования к анализаторам влажности нефти и масел поточным EASZ-1
техническая документация фирмы-изготовителя.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 19 |
| Поверителей | 1 |
| Актуальность данных | 28.09.2024 |
