| Номер в госреестре | 50187-12 |
| Наименование СИ | Трансформатор напряжения эталонный |
| Обозначение типа СИ | СА920-16 |
| Изготовитель | ООО "ОЛТЕСТ", Украина, г.Киев |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Трансформатор напряжения эталонный СА920-16 предназначен для применения в качестве образцового трансформатора при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с образцовым при помощи прибора сравнения в соответствии с ГОСТ 8.216.
Трансформатор напряжения эталонный СА920-16 представляет собой однофазный сухой трансформатор напряжения. Первичная (высшего напряжения) обмотка имеет два высоковольтных вывода А1, А2 и вывод Х, который при эксплуатации заземляется. Выводы А1, А2 выполнены в виде изолированных высоковольтных разъемов штекерного типа, рассчитанных на рабочее напряжение, а вывод Х в виде клеммы. Выводы вторичной (низшего напряжения) обмотки и вывод для подключения защитного заземления выполнены в виде клемм.
Трансформатор напряжения эталонный СА920-16 конструктивно выполнен в прямоугольном металлическом корпусе. Между первичной и вторичной обмотками установлен электростатический экран для обеспечения безопасности персонала и оборудования, используемого при поверке. Вывод экрана внутри корпуса трансформатора соединен с клеммой для подключения защитного заземления.
В комплект трансформатора входят кронштейны, которые позволяют закрепить его при фиксированном использовании.

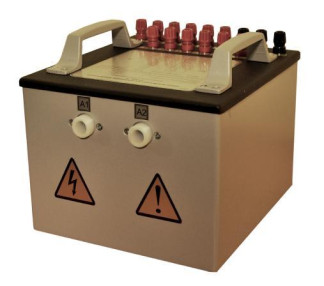

Внешний вид трансформатора напряжения эталонного СА920-16
| Название характеристики | Числовое значение характеристики |
| Номинальное напряжение первичной обмотки, кВ | 3/V3; 3,3/V3; 6/V3; 6,3/V3; 6,6/V3; 6,9/V3; 10/V3; 10.5/V3; 11/V3; 13.8/V3; 15/V3; 16/V3 |
| Номинальная частота, Гц | 50 |
| Номинальное напряжение вторичной обмотки, В | 100 |
| Число выводов вторичной обмотки | 13 |
| Название характеристики | Числовое значение характеристики |
| Сопротивление нагрузки обмотки низшего напряжения, кОм, не менее | 100 |
| Пределы допускаемой относительной погрешности напряжения, % | ±0,05 |
| Пределы допускаемой абсолютной угловой погрешности, минуты | ±3 |
| Диапазон значений первичного и вторичного напряжений, в процентах от номинального, % | от 80 до 120 |
Масса, кг, не более...................................................................................20
Габаритные размеры, мм, не более................................................250x280x235
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С..................................от 0 до 40
- относительная влажность воздуха при температуре 25°С,%.... не более 80 Средний срок службы, лет, не менее...........................................................8
Знак утверждения типа наносят печатным способом на титульный лист (в правом верхнем углу) документа “Паспорт и руководство по эксплуатации”, а также на паспортную табличку трансформатора.
Трансформатор напряжения эталонный СА920-16 1 шт.
Кабель высоковольтный КВ920-А 1 шт.
Кабель высоковольтный КВ920-Х 1 шт.
Кабель измерительный КИ920 1 шт.
Кронштейн 2 шт.
Паспорт и руководство по эксплуатации 1 шт.
Осуществляется по документу ГОСТ 8.216 "Трансформаторы напряжения. Методы поверки".
Основное средство поверки - Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.
| Вид измерений | Измерения электрических и магнитных величин |
| Номинальные значения, диапазон | - диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока - 0,1.. .10000; - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока - 0.0,1 радиан; - номинальная частота - 50 Гц - диапазон номинальных напряжений - 0,1/V3.. .750/V3 кВ |
| Случайная погрешность воспроизведения | S0(Ku)£ 1,6x10-6+ 1,21x10-8хКи(изм) Б(фи) <2х10-6+0,0061х фи(изм) радиан |
| Неисключенная систематическая погрешность | 00(Ки) <4,75х10-5 0(фи) <2,83х10-5 радиан |
приведены в ГОСТ 8.216 "Трансформаторы напряжения. Методика поверки".
Нормативный документ, устанавливающий требования к трансформатору напряжения эталонному СА920-16
Паспорт и руководство по эксплуатации "Трансформатор напряжения эталонный СА920-16" АМАК.671241.007 ПС.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
