Государственный реестр средств измерений

Датчики давления ДАЭ-107, 50189-12

Датчик давления ДАЭ-107 (далее - датчик) предназначен для измерения абсолютного медленноменяющегося давления жидких и газообразных агрессивных и неагрессивных сред.
Карточка СИ
Номер в госреестре 50189-12
Наименование СИ Датчики давления
Обозначение типа СИ ДАЭ-107
Изготовитель АО "НИИ физических измерений" (НИИФИ), г. Пенза
Год регистрации 2012
Срок свидетельства 19.06.2022
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Описание типа скачать
Методика поверки скачать

Назначение

Датчик давления ДАЭ-107 (далее - датчик) предназначен для измерения абсолютного медленноменяющегося давления жидких и газообразных агрессивных и неагрессивных сред.

Описание

Основным узлом датчика является элемент чувствительный (ЧЭ), который состоит из кристалла, соединенного электростатическим способом со стеклянной шайбой в вакууме. Внутри ЧЭ между кристаллом и стеклянной шайбой находится вакуумированная полость, обеспечивающая измерение абсолютных давлений. ЧЭ с помощью эпоксидного клея ВК-9 жестко крепится на колодке контактной.

Кристалл выполнен в виде квадрата, с центральной тонкой частью, обеспечивающей измерение давлений, и представляет собой монокристалл кремния. На рабочей части кристалла методом диффузии сформированы тензорезисторы, объединенные в мостовую цепь. На периферийной части кристалла методом ионной имплантации сформирован терморезистор.

Металлическая мембрана приварена к корпусу аргонодуговой сваркой и обеспечивает герметичность датчика со стороны измеряемой среды и работоспособность в агрессивных средах. Соединение контактных площадок тензомоста кристалла осуществляется золотыми проводниками, которые развариваются на площадки кристалла и на выводы колодки контактной. Выводы колодки контактной гальванически изолированы от корпуса. В колодку контактную впаяна трубка, через которую осуществляется заполнение внутренней полости датчика жидкостью, осуществляющей передачу давления от металлической мембраны к кристаллу. После заполнения жидкостью трубка обжимается и заваривается. На выводы колодки контактной установлена плата с резисторами для балансировки и термокомпенсации, которая изолирована от окружающей среды с помощью кожуха и клея. Датчик оканчивается гибкими выводами из проводов, которые распаяны на плату.

Датчик крепится к изделию сваркой. Материалы датчика, контактирующие с измеряемой средой, устойчивы к агрессивным средам.

Датчик неремонтируемый, в процессе эксплуатации не обслуживается.

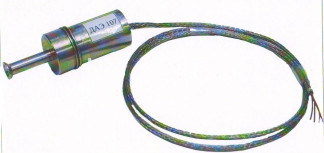

Внешний вид датчика приведен на рисунке 1.

Схема пломбирования приведена на рисунке 2.

Индекс и порядковый номер исполнения датчиков с диапазоном измерения представлены в таблице

Обозначение

Индекс и порядковый номер исполнения

Диапазон измерения, МПа (кгс/см )

СДАИ.406239.151

ДАЭ 107

0 - 0,049 (0 - 0,5)

-01

ДАЭ 107-01

0 - 0,588 (0 - 6)

-02

ДАЭ 107-02

0 - 0,98 (0 - 10)

-03

ДАЭ 107-03

0 - 24,5 (0 - 250)

Технические характеристики

Диапазоны измерений, МПа (кгс/см2)............................................................... 0 - 0,049 (0 - 0,5)

0 - 0,588 (0 - б)

0 - 0,98 (0 - 10)

0 - 24,5 (0 - 250)

Основная приведенная погрешность датчика в НКУ при доверительной вероятности 0,8, %, не более....................................................................................................................................................................1,5

Напряжение питания, В.................................................................. 5,0±0,1

Электрическое сопротивление диагоналей мостовой схемы, Ом, не более

-    между выводами 1 и 3....................................................................................... от 400 до 2000

-    между выводами 2 и 4....................................................................................... от 400 до 1500

Значение выходного сигнала в НКУ при номинальном значении измеряемого

давления, мВ....................................................................................................................................................................................................100±10

Значение выходного сигнала в НКУ при номинальном значении измеряемого

давления для диапазона от 0 до 0,049 МПа, мВ..................................................................от 30 до 50 мВ

Значение начального выходного сигнала при нулевом значении измеряемого давления при воздействии на датчик температуры от минус 50 до +50°С, мВ,

не более.............................................................................................................. 15

Коэффициент изменения чувствительности при воздействии на датчик температуры от минус 50 до +50°С, %/°С, не более......................................................................0,5

Электрическое сопротивление изоляции цепей, МОм, не менее

-    при температуре (25±10)°С и относительной влажности до 80%................ 20

-    при температуре 50°С и относительной влажности до 80%........................ 5

Масса датчика, г, не более.................................................................................. 40

Габаритные размеры, (максимальный диаметр х максимальная длина без кабеля), мм 19.1x55 Рабочие условия, °С............................................................................................................от минус 50 до +50

Примечание - НКУ - нормальные климатические условия, характеризующиеся по ГОСТ 15150-69 температурой воздуха от 15°С до 35°С, относительной влажностью воздуха от 45% до 80%, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.), при этом при температуре воздуха выше 300С относительная влажность не должна превышать 70%.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на первый лист формуляра.

Комплектность

В комплект поставки входят: датчик давления ДАЭ 107, формуляр СДАИ.406239.151 ФО, руководство по эксплуатации СДАИ.406239.151 РЭ, инструкция по входному контролю СДАИ.406239.151 И11.

Поверка

осуществляется по методике СДАИ 406239.151 МП, утвержденной Руководителем ГЦИ СИ ОАО «НИИФИ».

Средства поверки: мегаомметр М4100/1 (погрешность измерений ±1%), прибор комбинированный цифровой Щ-301 (предел основной допускаемой погрешности измерений ± 0,05 % при измерении напряжения от 100мкВ до 1В, предел основной допускаемой погрешности измерений ± 0,06 % при измерении напряжения от 1В до 1кВ), источник питания постоянного тока Б5-45А (класс точности ±0,05%), магазин сопротивлений МСР -63 (класс точности 0,05%) грузопоршневой манометр типа МП-600 (погрешность измерений 0,05 %), климатическая камера Tabai - MC 71 (точность поддержания температуры ±0,5°С).

Сведения о методах измерений

Руководство по эксплуатации СДАИ.406239.151 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДАЭ 107

Технические условия СДАИ.406239.151 ТУ

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании

Зарегистрировано поверок 24
Поверителей 3
Актуальность данных 06.12.2024
