Датчики давления тензометрические ЛХ-412, 50197-12

Назначение

Датчики давления тензометрические ЛХ-412 (далее - датчики) предназначены для измерений быстроменяющихся давлений жидких и газообразных сред.

Описание

Принцип действия датчика основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент, в электрический сигнал.

Конструктивно датчик состоит из чувствительного элемента, корпуса и кабельной перемычки.

Чувствительный элемент представляет собой цилиндрический стакан, на внутренней и наружной поверхностях которого наклеены тензорезисторы, соединенные в мостовую схему.

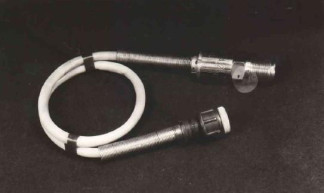

Внешний вид датчика приведен на рисунке 1.

В зависимости от диапазона измерений датчик имеет семь вариантов исполнения ЛХ-412-(0-6) МПа, ЛХ-412-01-(0-8) МПа, ЛХ-412-02-(0-10) МПа, ЛХ-412-03-(0-15) МПа, ЛХ-412-04-(0-25) МПа, ЛХ-412-05-(0-40) МПа, ЛХ-412-06-(0-60) МПа.

Технические характеристики

Пломба

Диапазоны измерений давления, Рном, МПа (кгс/см ). 0 -6 (0-60); 0-8 (0-80); 0-10 (0-100);

0-15 (0-150); 0-25 (0-250);

0-40 (0-400); 0-60 (0-600)

Диапазон изменения выходного сигнала, мВ    от минус 2,5 до 18

Пределы допускаемой относительной погрешности, %    ±0,8

Пониженная температура измеряемой среды, °С    минус 50

Повышенная температура измеряемой среды, °С    50

Г абаритные размеры (максимальный диаметр х длина    27,7 х 600 с перемычкой), мм

Масса, кг, не более    0,22

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят: датчик давления тензометрический ЛХ-412, формуляр ЛХ-412 ФО, руководство по эксплуатации ЛХ 040.023 РЭ, инструкция входного контроля Вт 0.006.002 Д6.

Поверка

осуществляется по документу «Датчики давления тензометрические ЛХ-412. Методика поверки» ЛХ-412 МП, утвержденной Руководителем ГЦИ СИ ОАО «НИИФИ».

Средства поверки: прибор комбинированный цифровой Щ 300 (класс точности КТ 0,1/0,02-1,5/0,5), источник питания постоянного тока Б5-8 (погрешность ±3%), грузопоршневой манометр типа МП-600 (погрешность измерений ±0,05 %), магазины сопротивлений Р-33 (класс точности 0,2/0,00006), Р-4002 (погрешность ±0,05 %).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации ЛХ0.040.023 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления тензометрическим ЛХ-412

Технические условия ЛХ-412 ТУ.

Рекомендации к применению

Осуществление деятельности в области гидрометеорологии, в области обороны и безопасности государства.
