Комплект эталонных антенн EMCO 3121D, 50199-12

Назначение

Комплект эталонных антенн EMCO 3121D предназначен для высокоточных измерений напряженности электрического поля в диапазоне частот от 30 до 1000 МГц, калибровки и поверки измерительных антенн.

Описание

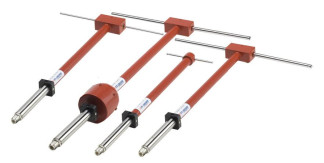

Комплект эталонных антенн EMCO 3121D представляет собой набор из четырех дипольных антенн DB-1, DB-2, DB-3, DB-4.

Каждая антенна состоит из штатива, выход которого заканчивается высокочастотным соединителем N типа, а вход — симметрируюшим устройством с резьбовыми отверстиями для соединения с цилиндрическими электродами, образующими вибраторы.

Принцип действия дипольных антенн DB-1, DB-2, DB-3, DB-4 состоит в преобразовании напряженности переменного электрического поля в переменное напряжение на выходе антенны.

Элементы антенн, влияющие на их метрологические характеристики, достаточно защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

-    антенны DB-1

от 30 до 60; от 60 до 140; от 140 до 400; от 400 до 1000.

от минус 2 до 5; от 2,5 до 12; от 11 до 22; от 20 до 30. ± 1,0. 50.

2,0.

N.

3,0.

750х500х240.

от 5 до 40; до 90;

-    антенны DB-2

-    антенны DB-3

-    антенны DB-4

Диапазон изменений коэффициента калибровки, дБ (1 м-1)

-    антенны DB-1

-    антенны DB-2

-    антенны DB-3

-    антенны DB-4

Пределы допускаемой погрешности коэффициента калибровки, дБ Номинальное выходное сопротивление, Ом КСВН на выходе штатного кабеля антенны относительно волнового сопротивления 50 Ом, не более Тип разъема

Масса комплекта без укладки, кг, не более Габаритные размеры комплекта в укладке (длина х ширина х высота), мм, не более Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при 25 °С, %

- атмосферное давление, кПа (мм рт.ст.)

от 84 до 106,7 (от 630 до 800).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист документа «Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» EMCO 3121D РЭ типографским способом.

лист № 3 всего листов 3

Комплектность

Поверка

осуществляется в соответствии с документом «Комплект эталонных антенн EMCO 3121D. Методика поверки» EMCO 3121D МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 27 февраля 2012 года.

Основные средства поверки

Государственный первичный эталон единицы напряженности электрического поля в диапазоне частот 0,0003 — 1000 МГц. ГЭТ 45. СКО случайной погрешности S0 = 0,5 10"2 , НСП

1,5 10"2 при Р = 0 ,99; пределы допускаемой погрешности измерения КСВН на частотах до 1000 МГц ± 4 %.

Сведения о методах измерений

«Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» EMCO 3121D РЭ.

Нормативные документы, устанавливающие требования к комплекту эталонных антенн EMCO 3121D

ГОСТ 8.560-94 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям

Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования.
