| Номер в госреестре | 50210-12 |
| Наименование СИ | Контроллеры механизированного куста скважин |
| Обозначение типа СИ | КМКС |
| Изготовитель | Акционерное общество "Промышленно-инновационная компания "ПРОГРЕСС" (АО "ПИК ПРОГРЕСС"), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 30.05.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры механизированного куста скважин КМКС предназначены для измерений силы постоянного тока, числа импульсов, контроля параметров телесигнализации, регистрации состояний, выполнения команд телеуправления и передачи данных на верхний уровень системы.
Контроллеры механизированного куста скважин КМКС выполнены в виде промышленного шкафа навесного исполнения с подводом внешних цепей через нижние гермовводы. Контроллеры состоят из следующих основных модулей: процессорного, модуля устройства ввода/вывода, блока питания, радиомодема. В состав контроллеров входит терминальная панель с клавиатурой.
Контроллеры механизированного куста скважин КМКС применяются в системах контроля и управления механизированными кустами скважин. При этом выполняет следующие функции:
- диспетчерского контроля и управления;
- считывание и передача на верхний уровень параметров - телесигнализации (ТС), аналоговых параметров (ТИ);
- выполнения команд двухпозиционного управления (ТУ);
- обмен данными по интерфейсам RS232, RS485, CAN, ТСР.
- обеспечения питания от встроенного источника при перерывах в подаче основного питания;
- отображения параметров на терминальной панели;
- обмена данными по радиоканалу и другим каналам связи.
Общий вид контроллеров КМКС приведен на рисунке 1.
Программное обеспечение (ПО) контроллера имеет разделение программной части на метрологически значимую и метрологически незначимую.
Метрологически незначимая часть состоит из программно-математических средств автоматизированного рабочего места (АРМ), коммуникационного сервера, а также ПО метрологически незначимых модулей контроллера.
Метрологически значимая часть отвечает за обработку результатов измерений сигналов, хранение результатов измерений, а также прием-передачу данных по цифровому интерфейсу.
Все метрологически значимые вычисления выполняются ПО контроллеров, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
ПО контроллеров хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате.
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа предусмотрен физический контроль доступа (запираемый шкаф) и программный контроль доступа.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.

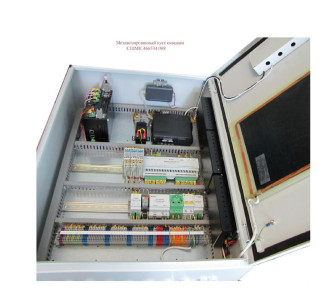

Рисунок 1 - Общий вид контроллеров КМКС
Таблица 1 Идентификационные данные метрологически значимого ПО
| Наименование ПО | Идентиф икационное наименование ПО | Номер версии | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Подпрограмма обработки, хранения и передачи цифровых значений | qmicro | 03.12.0091 | 4CE136FE | CRC16 |
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Сигналы: | Пределы допускаемой основной погрешности уо | Пределы допускаемой до-полн. погрешности при изменении температуры окр. среды на 10 °С | |
| на входе | на выходе | ||
| Сила постоянного тока от 0 до 20 мА | RS 485 | ± 0,3 % от диапа-зона(приведённая погр.) | ± 0,5уо |
| Измерение числа импульсов частотой от 1 до 100 Гц и длительностью не меньше 5 мс | RS 485 | ± 1 имп. в рабочих условиях (абсолютная погр.) | |
Погрешность ведения единого времени ± 3 с.
Рабочие условия применения:
- температура окружающего воздуха от минус 40 до + 60 °С;
- атмосферное давление от 84 до 107 кПа;
- относительная влажность до 80 % без конденсации влаги при температуре + 35 °С;
- температура транспортирования от минус 50 до + 60 °С;
Напряжение питания от сети переменного тока напряжением 220 В ± 10% частотой (50 ± 1) Гц.
Потребляемая мощность в зависимости от комплектации контроллера.
Г абаритные размеры, не более, 600х800х220 мм.
Масса, не более, 36 кг.
Средний срок службы - 12 лет.
Знак утверждения типа наносится на контроллеры механизированного куста скважин КМКС методом наклейки этикеток и на титульные листы руководства по эксплуатации типографским способом.
В комплект поставки входят:
- контроллер КМКС - комплектация согласно заказу
- паспорт;
- руководство по эксплуатации;
- индивидуальная и групповая упаковка.
осуществляется в соответствии с разделом 5 "Методика поверки" Руководства по эксплуатации СШМК.466534.088 РЭ, утверждённым ГЦИ СИ ФГУП «ВНИИМС» 30.11.2011 г. Перечень основных средств поверки:
Калибратор Н4-11: воспроизведение силы постоянного тока от 0 до 20 мА, Д= ± (0,1 % I + 0,01 %1п). Генератор сигналов Г3-122: воспроизведение низкочастотных сигналов в диапазоне частот 0,001 - 2*106 Гц. Предел допускаемой основной погрешности установки частоты ± 5*10-7 f.
Метод измерений приведён в руководстве по эксплуатации СШМК.466534.088 РЭ.
Нормативные и технические документы, устанавливающие требования к контроллерам механизированного куста скважин КМКС
ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия
СШМК.466451.088 ТУ Контроллер механизированного куста скважин КМКС
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1187 |
| Поверителей | 4 |
| Актуальность данных | 08.12.2024 |
