Государственный реестр средств измерений

Измерители LCR 4263B, 4263B-001, 4263B-002, 50212-12

50212-12
Карточка СИ
Номер в госреестре 50212-12
Наименование СИ Измерители LCR
Обозначение типа СИ 4263B, 4263B-001, 4263B-002
Изготовитель "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия
Год регистрации 2012
Срок свидетельства 20.06.2017
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители LCR типа 4263В, 4263В-001, 4263В-002 (далее по тексту - измерители LCR) предназначены для автоматического измерения при синусоидальном напряжении параметров конденсаторов, катушек индуктивности, резисторов и других двухполюсников, представляемых параллельной или последовательной двухэлементной схемой замещения в лабораторных и промышленных условиях.

Описание

В измерителях LCR использован метод измерений параметров электрических цепей -автобалансный мост.

Измерители LCR выполнены в виде моноблока с питанием от сети (110, 220) В частотой (50 - 60) Гц. На передней панели расположены: двухстрочный жидкокристаллический индикатор, кнопки управления выбором измеряемых параметров и режимов измерений, гнезда для подключения измерительного кабеля. На задней панели находятся: разъемы - интерфейса GPIB, подключения внешнего источника постоянного напряжения смещения величиной до

2,5 В, цепей дистанционного управления, внешнего запуска процесса измерения; предохранитель и разъем для подключения шнура сетевого питания.

Использование встроенного процессора в измерителях LCR обеспечивает высокую надежность и точность измерений в широком диапазоне измерений полных сопротивлений.

Результат измерения представлен в виде пятиразрядного числа от 0,0001 до 99999 как при измерении основных параметров: полного сопротивления (Z), полной проводимости (Y), индуктивности (L), емкости (С), сопротивления (R), так и производных параметров: тангенса угла потерь (D), добротности (Q) и фазового угла (0). Одновременно с этим на индикаторе отображаются установленные режимы измерения и вспомогательные установки. Кроме измерения абсолютного значения параметров Z, Y, L, C и R возможно измерение их отклонения в абсолютном выражении или в процентах (Д-измерение) от опорного значения, измеренного или вводимого с клавиатуры; отбор компонентов по основному и производному параметру в заданном диапазоне (верхняя и нижняя границы диапазона вводятся с клавиатуры).

Возможно усреднение результатов измерения от 2 до 256.

Измерители LCR, кроме основного исполнения 4263В, имеют два дополнительных:

-    4263В-001 - в комплекте с измерителем параметров трансформаторов, измеряющим активное сопротивление по постоянному току, взаимную индуктивность и коэффициент трансформации;

-    4263В-002 - с дополнительной частотой испытательного сигнала 20 кГц.

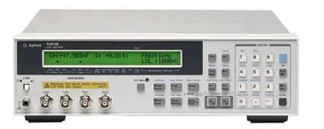

Внешний вид измерителей LCR с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2. При оформлении внешнего вида измерителей LCR могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Программное обеспечение

Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.

Идентификационные данные ПО измерителей LCR представлены в таблице 1. Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

Agilent 4263B Firmware

Rev. 01.06

4C47

MD5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Технические характеристики

Основные измеряемые параметры и диапазоны их измерений приведены в таблицах

2 и 3. Таблица 2

Основные измеряемые параметры

Производные измеряемые параметры

Модуль полного сопротивления Z

Фазовый угол 0

Модуль полной проводимости Y

Фазовый угол 0

Активное сопротивление R

Реактивное сопротивление Х

Активная проводимость G

Реактивная проводимость B

Емкость в параллельной схеме замещения СР

Тангенс угла потерь D, добротность Q, активная проводимость G, активное сопротивление в параллельной схеме замещения RP

Емкость в последовательной схеме замещения С

Тангенс угла потерь D, добротность Q, активное сопротивление в последовательной схеме замещения RS

Индуктивность в параллельной схеме замещения LP

Тангенс угла потерь D, добротность Q, активная проводимость G, активное сопротивление в параллельной схеме замещения RP, сопротивление по постоянному току Rdc1)

Индуктивность в последовательной схеме замещения LS

Тангенс угла потерь D, добротность Q, активное сопротивление в последовательной схеме замещения RS, сопротивление по постоянному току Rdc1)

Индуктивность трансформатора L2

Коэффициент трансформации N 1), обратное значение коэффициента - коэффициент трансформации 1/N, взаимная индуктивность трансформатора M 1), коэффициент трансформации R21)

Примечание - 1) - только для исполнения 4263В-001

Параметр

Диапазон измерений

Z, R, X

от 1 мОм до 100 МОм

Y, G, В

от 10 нСм до 1000 См

С

от 1 пФ до 1 Ф

L

от 1 нГн до 100 кГн

D

от 0,0001 до 9,9999

q

от 0,1 до 9999,9

0

от минус 180° до плюс 80°

Пределы основной относительной погрешности измерений основных параметров (R, Z, Y, X, G, B, C, L):

-    для |ZxI> 100 Ом    5е = А + В • С • |Zxl /Zs + D /|ZxI + I Zx I/E;

-    для l Zx l < 100 Ом    5е = А + В • С • Zs / l Zx l + D / l Zx l + l Zx l / E,

где

l ZX l - модуль полного сопротивления измеренной величины,

ZS - поддиапазон измерений по таблице 4,

А, В, С - значения коэффициентов по таблице 4,

D - значение коэффициента по таблице 5,

Е - значение коэффициента по таблице 6.

При измерении Y, G, В, С, L для расчета погрешности их значения необходимо преобразовать в модуль сопротивления l ZX l по диаграмме (рисунок 3) или по формулам:

-    для Y, G, В l ZX l =1/ l EX l , где EX - модуль одной из измеренных величин Y, G, В;

-    для С    l Zx l =1/ (2p • f •Сх );

-    для L    l ZX l =2p • f • LX , где f - частота испытательного сигнала.

Для измеряемых величин L, C, X и В в случае Dx (тангенс угла потерь) > 0, 1 рассчитанное значение 8е умножается на А/ъ-д2 , для измеряемых величин R и G в случае

Qx (добротность) > 0,1 рассчитанное значение 8е умножается на

Таблица 4 - Значения коэффициентов А, В и С для формулы основной погрешности.

Значение 1ZX1

Значение

Zs

Значение коэффициентов А (1-я строка) и В (2-я строка), % [ Short/Medium, Long], при

частоте испытательного сигнала

Значение коэф. С (при напряж. испытательного сигнала)

пост. ток

100/120 Гц

1 кГц

10 кГц

20 кГц

100 кГц

1 МОм <| ZX | < 100 МОм

1 МОм

0,85/0,85

0,75/0,025

0,48/0,15

0,75/0,0251)

0,13/0,1

0,04/0,02

0,48/0,48

0,042)/0,022)

1,9/1,9 0,122)/0,062)

не нормируется

1 (1 В пост.ток) 5 (500 мВ) 10 (250 мВ) 25 (100 мВ) 50 (50 мВ)

100 кОм <| ZX| < 1 МОм

100 кОм

0,85/0,85

0,055/0,02

0,48/0,15

0,055/0,023)

0,13/0,095

0,02/0,01

0,36/0,36

0,022)/0,0152)

1,4/1,4

0,052)/0,032)

1,154)/1,154)

0,114)/0,14)

1 (1 В пост.ток) 2 (500 мВ)

4 (250 мВ)

8 (100 мВ) 15 (50 мВ)

10 кОм <| ZX| < 100 кОм

10 кОм

0,11/0,09

0,02/0,01

0,16/0,16

0,02/0,015

0,8/0,8

0,05/0,03

1 кОм <| ZX| < 10 кОм

1 кОм

0,7/0,7

0,05/0,03

1,12/1,12

0,11/0,1

1 (1 В пост.ток)

1    (500 мВ)

2    (250 мВ)

5 (100 мВ) 10 (50 мВ)

100 Ом <| ZX| < 1 кОм

100 Ом

0,7/0,7

0,05/0,03

1,12/1,12

0,11/0,1

10 Ом <| ZX| < 100 Ом

100 Ом

0,5/0,5

0,05/0,03

0,83/0,83

0,11/0,1

1 Ом <| ZX| < 10 Ом

10 Ом

0,5/0,17

0,055/0,02

0,13/0,12

0,02/0,01

0,2/0,2

0,02/0,015

0,6/0,6

0,05/0,03

0,97/0,97

0,11/0,12

100 мОм <| ZX| < 1 Ом

1 Ом

0,85/0,85

0,09/0,02

0,5/0,4

0,09/0,02

0,4/0,4

0,03/0,01

0,4/0,4

0,03/0,015

0,6/0,6

0,05/0,03

0,97/0,97

0,11/0,12

1 мОм <| ZX | < 100 мОм

100 мОм

0,85/0,85

0,29/0,1

0,5/0,4

0,29/0,1

0,4/0,4

0,095/0,03

0,4/0,4

0,075/0,03

0,6/0,6

0,14/0,06

0,97/0,97

0,14/0,12

1 (1 В пост.ток) 2 (500 мВ)

Примечания

1)    При наличии постоянного напряжения смещения 0,075/0,045;

2)    При длине измерительного кабеля:

1    м умножить на 2,5;

2    м умножить на 4.

3)    При наличии постоянного напряжения смещения 0,055/0,040;

4)    В случае 100 кОм <| ZX | < 1 МОм использовать ZS=10 кОм

Таблица 5 - Значение коэффициента D для формулы основной погрешности

Длина кабеля, м

Значения коэффициента D, Ом, при частоте испытательного сигнала

пост. ток; 100/120 Гц

1 кГц

10 кГц

20 кГц

100 кГц

0

0,002

0,0045

0,025

0,05

0,25

1

0,01

0,0165

0,075

0,15

0,75

2

0,018

0,0285

0,125

0,25

-

4

0,034

0,0525

-

-

-

Таблица 6 - Значение коэффициента Е для формулы основной погрешности

Значение коэффициента Е, Ом, при частоте испытательного сигнала

пост. ток, 100/120 Гц

1 кГц

10 кГц

20 кГц

100 кГц

2,

8

0

ОС

2,

8

0

2,

8

0

On

1,48 • 106

0

,8

2,

Значения основной погрешности измерений дополнительных параметров приведены в таблице 7.

Таблица 7

Наименование параметра

Пределы допускаемой основной абсолютной погрешности

Тангенс угла потерь D

AD = ± 56 / 100 для D < 0,1

AD = ± (5е / 100) • (1 + Dx) для D > 0,1

Добротность Q

A Q = ± (Q2x • AD) / (1 ± Qx • AD) для (Qx • AD) < 0,1

Фазовый угол 0

A 0 = (180 / p) • (5e / 100)

Активная проводимость G для параметров LP и Ср

A G = ± Bx • AD для Dx < 0,1

где Bx = 2p • f • Cx = 1 / (2p • f • Lx) соответственно для Cx и Lx

Активное сопротивление в последовательной схеме замещения RS

ARS = ± Xx • AD для Dx < 0,1

где Xx = 2p • f • Lx = 1 / (2p • f • Cx) соответственно для Lx и Cx

Активное сопротивление в параллельной схеме замещения RP

A RP = ± (RP x • AD) / (Dx ± AD) для Dx < 0,1

Температурный коэффициент увеличения погрешности измерений в диапазоне температуры окружающей среды:

К= 2 при 8 °С < t < 18 °С и 28 °С < t < 38 °С;

К= 4 при 0 °С < t < 8 °С и 38 °С < t < 45 °С.

Значения частоты испытательного сигнала................. 100 Гц, 120 Гц, 1 кГц, 10 кГц,

20 кГц (только для исполнения 4263В-002), 100 кГц.

Пределы допускаемой основной относительной погрешности установки частоты испытательного сигнала...............................................± 0,001 % ( ± 1 % на частоте 120 Гц).

Значения напряжения испытательного сигнала.....от 0,020 до 1,000 В с шагом 0,005 В

(с помощью цифровой клавиатуры); 0,05 В (с помощью клавиш - «стрелок»).

Постоянное напряжение смещения:

-    внешнее....................................................................................... от 0 до 2,5 В;

-    внутреннее.....................................................................................0; 1,5 и 2 В.

Время измерения в режимах:

-    LONG................................................................................................ 500 мс;

-    MEDIUM............................................................................................65 мс;

-    SHORT...................................................................................................25 мс.

Время установления рабочего режима, не более.................................... 15 минут.

Напряжение питания от сети переменного тока частотой (50 - 60) Гц........(110±11) В,

(220±22) В.

Потребляемая мощность, не более..........................................................45 В А.

Время непрерывной работы..................................................................... 8 ч.

Условия эксплуатации:

-    нормальные

температура окружающего воздуха.........................................................от 18 до 22 °С;

относительная влажность окружающего воздуха....................................... от 30 до 80 %;

-    рабочие

температура окружающего воздуха...........................................................от 0 до 45 °С;

относительная влажность окружающего воздуха при температуре 40 °С, не более....... 95 %.

Условия хранения:

-    температура окружающего воздуха...........................................от минус 40 до плюс 70 °С;

относительная влажность окружающего воздуха при температуре 65 °С, не более....... 90 %.

Габаритные размеры (длина х ширина х высота), не более........... 320 х 100 х 300 мм.

Масса, не более.................................................................................4,5 кг.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели в виде голографической наклейки.

Комплектность средств измерений

Комплект поставки приведен в таблице 8.

Таблица 8

Наименование

Количество, шт.

Измерители LCR типа 4263В (или 4263В-001, или 4263В-002)

1

Сетевой шнур

1

Устройство подключения для измерения параметров (по заказу)

1

Руководство по эксплуатации

1

Методика поверки МП-317/447-2012

1

Паспорт

1

Поверка

осуществляется в соответствии с документом МП-317/447-2012 «Измерители LCR типа 4263В, 4263В-001, 4263В-002. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» 12 января 2012 года.

Основные средства поверки:

-    набор мер сопротивлений образцовые 2-го разряда Е1-5 (рег. № 8175-81): номинальные значения сопротивлений 1, 10, 100 и 1000 Ом; пределы допускаемой относительной погрешности ± 0,1 %;

-    магазин электрического сопротивления Р4834 (рег. № 11326-90): диапазон воспроизведения сопротивления от 0,01 до 106 Ом, класс точности 0,02;

-    мера электрического сопротивления измерительная Р4017 (рег. № 7791-80): диапазон воспроизведения сопротивления от 0,01 до 10 Ом, класс точности 0,05;

-    меры емкости образцовая Р597 (рег. № 2684-70): номинальные значения емкости 0 и

2 мкФ, класс точности 0,1;

- мера индуктивности и добротности многозначная LQ-2300 (рег. № 34593-07): диапазон воспроизведения индуктивности от 1 до 3 000 Гн, пределы допускаемой основной относительной погрешности ± 0,05 % на частоте 1000 Гц и ± 0,25 % на частотах 100 и 120 Гц.

Сведения о методах измерений

Измерители LCR типа 4263В, 4263В-001, 4263В-002. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям LCR типа 4263В, 4263В-001, 4263В-002

1    ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

2    ГОСТ 8.019-85 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерения тангенса угла потерь».

3    ГОСТ 8.498-98 «ГСИ. Государственная поверочная схема для средств измерений электрической добротности».

4    ГОСТ 8.029-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений индуктивности».

5    ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».

6    МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений элек-

2    9

трического напряжения до 1000 В в диапазоне частот 110 + 310 Гц».

7    МИ 1949-88 «ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 110-2 - 2107 Гц».

8    Техническая документация изготовителя.

Рекомендации к применению

Осуществление деятельности в области выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

50212-12
Номер в ГРСИ РФ:
50212-12
Производитель / заявитель:
"Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия
Год регистрации:
2012
Cрок действия реестра:
20.06.2017
Похожие СИ
86676-22
86676-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.09.2027
69676-21
69676-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 18.06.2026
35609-20
35609-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
24226-20
24226-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
76479-19
76479-19
2019
"IET Labs, Inc.", США
Срок действия реестра: 28.10.2024
74180-19
74180-19
2019
"CHY FIREMATE CO., Ltd.", Тайвань
Срок действия реестра: 26.02.2024
46511-19
46511-19
2019
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 29.03.2023
71516-18
71516-18
2018
"Good Will Instrument Co., Ltd.", Тайвань
Срок действия реестра: 15.06.2029
27904-18
27904-18
2018
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 31.08.2022
69676-17
69676-17
2017
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.04.2020
