Номер в госреестре | 50223-12 |
Наименование СИ | Теплосчетчики |
Обозначение типа СИ | ТТ-9 |
Изготовитель | ЗАО "ТЕРМОТРОНИК", г.С.-Петербург |
Год регистрации | 2012 |
Срок свидетельства | 26.06.2017 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Теплосчетчики ТТ-9 предназначены для измерений и регистрации параметров теплоносителя (расхода, температуры, давления), количества теплоносителя и количества теплоты в водяных системах теплоснабжения.
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества тепловой энергии.
Теплосчетчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) - средств измерений утвержденного типа: вычислителей количества теплоты ВКТ-7 (рег. номер 23195-11), электромагнитных расходомеров «ПитерФлоу РС» (рег. номер 46814-11), термопреобразователей сопротивления и их комплектов, и преобразователей давления, типы которых приведены в таблице 1.
Таблица 1
Тип термопреобразователей сопротивления и их комплектов (рег. номер) | Тип преобразователей давления (рег. номер) |
ТПТ-1, ТПТ-17, ТПТ-19 (46155-10) ТСП-Н (38959-08) ТЭМ 100 (40592-09) ТС-Б-Р (43287-09) КТПТР (46156-10) КТСП-Н (38878-08) ТЭМ 110 (40593-09) КТС-Б (43096-09) | СДВ (28313-11) ПДТВХ-1 (43646-10) НТ (26817-08) КОРУНД (47336-11) |
В составе теплосчетчиков могут применяться другие типы преобразователей давления по ГОСТ 22520-85 с выходным токовым сигналом в диапазоне изменения тока от 4 до 20 мА и платиновых термопреобразователей с номинальным сопротивлением 100 или 500 Ом с классом допуска не хуже В по ГОСТ 6651-2009, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений (Г осреестре).
Основные функциональные возможности теплосчетчиков:
- ведение календаря и регистрация времени работы и времени отсутствия счета тепловой энергии;
- представление на табло текущих значений измеряемых величин;
- регистрация в энергонезависимых архивах и представление на табло часовых, суточных и месячных значений расхода, температуры, разности температур, разности масс и давления, итоговых значений объема, массы, тепловой энергии и времени наработки;
- диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии диагностируемых ситуаций;
- представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Ethernet.
Параметры электропитания, масса и габаритные размеры составных частей теплосчетчиков соответствуют требованиями их эксплуатационной документации.
Степень защиты составных частей теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254-96.
Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000, а также ГОСТ Р ЕН 1434-1-2006 в части требований к метрологическим характеристикам.

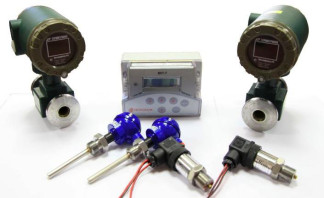

Внешний вид теплосчетчика приведен на рисунке 1.
Основные функции частей программного обеспечения:
1) Блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;
2) Блок расчета температур предназначен для расчетов значений температур и их разности по результатам измерений выходных сигналов термометров сопротивления;
3) Блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;
4) Блок расчета масс и теплоты предназначен для расчетов их значений по результатам расчетов объемов, температур, разности температур и давлений;
5) Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин;
6) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
7) Блок индикации предназначен для визуального отображения на табло вычислителя измерительной, диагностической и настроечной информации;
8) Блок реального времени предназначен для измерения времени работы вычислителя, времени действия диагностируемых ситуаций и ведения календаря;
9) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений;
10) Блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.
Составные части теплосчетчиков обеспечивают защиту от несанкционированного вмешательства в их работу. Способы защиты и места пломбирования составных частей теплосчетчиков приведены в их описаниях типа и эксплуатационной документации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.
Идентификационные данные ПО теплосчетчиков приведены в таблице 2.
Таблица 2
Наименование | Идентификационное | Номер версии | Цифровой | Алгоритм |
программного | наименование | (идентификационный | идентификатор | вычисления |
обеспечения | программного | номер) | программного | цифрового |
обеспечения | программного | обеспечения | идентификато | |
обеспечения | (контрольная | ра | ||
сумма | программного | |||
исполняемого | обеспечения | |||
кода) | ||||
ВКТ-7 | ПВ | .7 (N | С7А4 | CRC-16 |
Диапазоны измерений и пределы допускаемых значений относительных погрешностей при измерении параметров воды и количества теплоты в рабочих условиях применения соответствуют значениям, приведенным в таблице 3.
Измеряемая величина | Диапазон измерений | Пределы допускаемых значений относительной погрешности, % | Примечание |
Количество теплоты, ГДж (Гкал) | 0 - 0 -О | ± (2 + 4AUAt) 1) | Класс С ГОСТ Р 51649, класс 1 ГОСТ Р ЕН 1434 |
± (3 + 4AUAt) 2) | Класс В ГОСТ Р 51649, класс 2 ГОСТ Р ЕН 1434 | ||
Объем, м3; масса, т | 0 - 108 | ± 1,0 1) ; ± 2,0 2) | |
Объемный расход, м3/ч | 0 - 0 о■ | ± (2 + 6/Т) | |
Температура, °С | 0 - 160 | ± (0,4 + 0,005t) °С | Погрешность абсолютная |
Разность температур, °С | A^ - 150 | ± (0,5 + 4Atн/At) 3) | |
Давление, МПа (кгс/см ) | 0 - 1,6 (0-16) | ± 1,0 | Погрешность приведенная |
1) В диапазоне измерений расхода от Qt1 до Qmax. 2) В диапазоне измерений расхода от Qt2 до Qt1. 3) At^ = 2 °С при применении комплектов КТПТР класса 1, КТСП-Н с Atmm < 2 °С; At^ = 3°С при применении комплектов ТЭМ 110, КТС-Б, КТПТР класса 2, КТСП-Н с Atmm = 3 °С. |
Примечание - Класс теплосчетчиков установлен с учетом метрологических характеристик его составных частей в соответствии с требованиями ГОСТ Р ЕН 1434-1-2006.
Условные обозначения величин, принятые в таблице 3:
- Т > 16 - период измерения расхода, с;
- t - температура теплоносителя, °С;
- At, A^ и Atmin - разность температур воды в подающем и обратном трубопроводе, ее наименьшее значение, измеряемое теплосчетчиком, и ее минимальное значение, измеряемое комплектом термопреобразователей, соответственно, °С;
- Qt1, Qt2 и Qmax - переходные значения и максимальное значение расхода соответственно, м3/ч.
Пределы допускаемых значений относительной погрешности при измерении тепловой энергии в отдельном трубопроводе, выраженные в процентах, соответствуют значениям, определяемым из выражения:
5 = ± [2,5 + 45/(t - t*)],
где: t > 30 °С - значение температуры теплоносителя, °С;
tx< 20 °С - условно постоянное значение температуры холодной воды, °С.
Пределы допускаемых значений относительной погрешности вычислителя теплосчетчиков при измерении времени не превышают ± 0,01 %.
Теплосчетчики устойчивы к установившимся отклонениям напряжения питания частотой (50 ± 1) Гц в диапазоне изменения от 187 до 242 В.
Теплосчетчики прочны и герметичны при воздействии на их составные части пробного давления, соответствующего не менее 1,25 от значения рабочего давления.
Теплосчетчики обеспечивают свои технические характеристики в рабочих условиях эксплуатации, характеризующихся следующими воздействующими факторами:
- температура окружающего воздуха в диапазоне от 5 до 50 °С;
- относительная влажность воздуха не более 95 % при температуре до 35 °С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более 0,1 мм.
Средняя наработка на отказ 50000 ч.
Средний срок службы 12 лет.
наносится на лицевую панель вычислителя теплосчетчика в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Наименование | Обозначение | Кол | Примечание |
Теплосчетчик | ТТ-9 | 1 шт. | Состав согласно заказу |
Паспорт | ТРОН.407290.003 ПС | 1экз. | |
Руководство по эксплуатации (раздел 11 «Методика поверки») | ТРОН.407290.003 РЭ | 1экз. | |
Эксплуатационная документация на составные части | Руководство по эксплуатации, паспорт, методика поверки согласно комплекту поставки составной части |
осуществляется по методике раздела 11 «Методика поверки» руководства по эксплуатации ТРОН.407290.003 РЭ «Теплосчетчики ТТ-9», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 30 марта 2012 г.
Перечень эталонов, применяемых при поверке:
1. Установка расходомерная: диапазон воспроизведения расхода в соответствии с диапазоном поверяемого расходомера, значения пределов относительной погрешности не более 1/3 от пределов допускаемой относительной погрешности измерений поверяемого преобразователя расхода;
2. Паровой термостат типа ТП-5 для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С;
3. Нулевой термостат или сосуды Дьюара для воспроизведения температуры плавления льда с погрешностью не более ± 0,02 °С;
4. Образцовый платиновый термометр сопротивления 2 разряда по ТУ 50-479-84;
5. Комплекс для измерения давления цифровой ИПДЦ, диапазон воспроизведения давления от 0,1 до 1,6 МПа, пределы основной погрешности 0,02 и 0,05 %;
6. Стенд СКС6. ТУ 4217-023-23041473-98.
Допускается применение других средств поверки и вспомогательного оборудования, предусмотренных НД на поверку составных частей теплосчетчика, включая средства поверки термопреобразователей сопротивления по ГОСТ 8.461-2009 и преобразователей давления по МИ 1997-89.
Методика измерений приведена в руководстве по эксплуатации ТР0Н.407290.003 РЭ «Теплосчетчики ТТ-9».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТТ-9
1. ГОСТ Р 51649-2000. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
2. ГОСТ Р ЕН 1434-1-2006. «Теплосчетчики. Часть 1. Общие требования».
3. ТУ 4218-003-65987520-2012. «Теплосчетчики ТТ-9. Технические условия».
осуществление торговли и товарообменных операций.
Зарегистрировано поверок | 158 |
Поверителей | 13 |
Актуальность данных | 22.11.2024 |
