Установки поверочные Константа, 50224-12

Назначение

У становки поверочные «Константа» предназначены для воспроизведения расхода газа.

Описание

Принцип действия установок поверочных «Константа» основан на сличении показаний поверяемых счетчиков газа с критическими соплами.

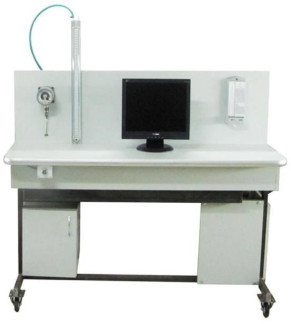

Установки состоят из следующих основных частей: каркаса, коллектора, ресивера, вакуумного насоса и узла поверки, пульта управления, блока электропитания, комплекта критических сопел и места оператора.

Каркас установки служит для крепления и размещения элементов установки. Коллектор состоит из единой форкамеры под критические сопла, образующих измерительный трубопровод, стаканов для установки сопел, электромагнитных клапанов для герметизации установки сопла.

\

№

Е

Ресивер служит для поддержания вакуумного режима при отключенном вакуумном насосе и комплектуется электроконтактным манометром.

Вакуумный насос создает поток воздуха и разрежение в коллекторе.

Узел поверки включает в себя необходимые элементы для подключения испытуемых счетчиков к установке: муфтовые и фланцевые соединения, гибкие шланги и др.

Комплект критических сопел состоит из сопел разной величины расхода.

Установка позволяет проводить поверку счетчиков газа, не имеющих импульсный выходной сигнал, в ручном режиме.

Конструкция установки предусматривает возможность ремонта её составных частей.

Пломбирование производится навесной круглой пломбой диаметром 10 мм (S1-S13). Разъемные соединения датчика температуры и мановакуумметра пломбировать при помощи пломбы наклейки 20*65 мм (цвет серый, синий).

Программное обеспечение установки является выносным, устанавливается на персо-нальном компьютере и подразделяется на модули:

-    «База данных»,

-    «Поверка каналов измерения давления и температуры»,

-    «Поверка счетчиков газа»,

-    «Технология».

Уровень разделения программного обеспечения «высокий». К метрологически значимым относятся модули: «Поверка каналов измерения давления и температуры», «Поверка счетчиков газа». Модули: «База данных», «Технология» не являются метрологически значимыми.

Программное обеспечение установки автоматически загружается после загрузки операционной системы ПК и проводит ряд самодиагностических проверок, а также осуществляет циклическую проверку целостности конфигурационных данных и всех файлов во время работы установки по методу CRC-32.

Программирование установки защищено паролем предприятия-изготовителя. На установке предусмотрена надежная защита от несанкционированных вмешательств, которые могут привести к искажению результатов измерений. Все модули программного обеспечения обеспечивают шифрование полученной и хранящейся информации.

Идентификационные данные программного обеспечения (ПО) установки приведены в таблице 1.

Т а б л и ц а 1

Недопустимое влияние на метрологически значимое ПО установки через интерфейсы пользователя и связи отсутствует.

Программное обеспечение не оказывает влияния на метрологические характеристики. Защита программного обеспечения установки от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления, (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Технические характеристики

Диапазоны воспроизводимых расходов, м3/ч вариант 1 вариант 2 вариант 3 вариант 4 вариант 5 вариант 6

от 0,001 до 10 от 0,001 до 16 от 0,001 до 25 от 0,001 до 40 от 0,001 до 65 от 0,001 до 100

± 0,33 атмосферный воздух от 15 до 100

от 1 до 6 не более 1 3 80/220 +10%

50±1 от 3 до 10 2000х1500х1800 от 200 до 370

от плюс 10 до плюс 30 от 30 до 80 от 84 до 106,7 (от 630 до 800) 20

Пределы допускаемой относительной погрешности устано вок при измерении объема и расхода, %, не более Измеряемая среда

Диаметр условного прохода поверяемых счетчиков, мм Количество одновременно поверяемых счетчиков газа, шт.

-    с типоразмерами от G1 до G6 включительно

-    с типоразмерами от G6 до G65 включительно Напряжение питания, В

Частота переменного тока, Гц Потребляемая электрическая мощность, кВт Габаритные размеры без учета вакуумного насоса, мм, не более Масса без учета вакуумного насоса, кг, не более Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность окружающей среды, %

-    атмосферное давление, кПа (мм рт. ст.)

Средний срок службы, лет, не менее

Знак утверждения типа

наносится полиграфическим способом на шильдик, установленный на каркасе установки, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Поверка

осуществляется по документу: «Инструкция. ГСИ. Установки поверочные «Константа». Методика поверки АСДТ 408863.002МП», утвержденному ГЦИ СИ ФГУП ВНИИР 30 января 2012 г.

Средства поверки:

-    государственный первичный эталон единицы объемного и массового расходов газа ГЭТ 118

06, диапазон от 3х10- до 100 м /ч и от 3,6х10- до 120 кг/ч, стандартная суммарная неопределенность 4,2х10-4;

-    частотомер электронно-счетный вычислительный Ч3-64/1 по ДЛИ 2.721.006-02 ТУ, диапазон

8    4

измерений от 10 до 2’ 10 , пределы погрешности при измерении интервалов (периодов) времени ±0,301 •Ю-3 %;

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-3-3 диапазон измерений температуры от 0 °С до 500 °С, доверительная погрешность не более ±0,02 °С

-    вакуумметр по ГОСТ 2405-88, класс точности 1,5;

-    датчик разности давлений Элемер-АИР-20 (0..2,5кПа) класс точности не хуже А01 (±0,1%);

-    измеритель влажности ИВТМ-7МК, диапазон измерений относительной влажности от 20 до 90%, диапазон измерений температуры от 15°С до 40°С относительная погрешность измерения влажности ±2%;

-    калибратор давления «Druck» типа DPI мод. 605,пределы измерений абсолютного давления 60-1000 кПа, погрешность не более ±0,025%.

Допускается использование другого испытательного оборудования и средств измерений с характеристиками, не хуже представленных, поверенных (аттестованных) в установленном порядке.

Сведения о методах измерений

приведены в руководстве по эксплуатации установок поверочных «Константа» АСДТ 408 863.002 РЭ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным «Константа»

1    ГОСТ 8.618-2006 ГСИ Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2    АСДТ 408 863.002 ТУ «Установки поверочные «Константа». Технические условия».

Рекомендации к применению

Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ 8.618-2006.
