Расходомеры электромагнитные СИМАГ 11, 50225-12

Назначение

Расходомеры СИМАГ 11 предназначены для измерения объемного расхода и объема электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе теплосчетчиков, АСУ ТП и измерительных системах.

Описание

Принцип действия расходомеров электромагнитных СИМАГ 11 (далее - расходомер) основан на законе электромагнитной индукции Фарадея, согласно которому в движущемся проводнике, помещенном в магнитное поле, возникает наводимая ЭДС. В первичном преобразователе расхода (далее - сенсор), монтируемого в трубопровод, создается магнитное поле при помощи встроенных катушек индуктивности, роль движущегося проводника выполняет электропроводящая жидкость (далее - жидкость). Наводимая ЭДС снимается с измерительных электродов контактирующих с жидкостью и передается в электронный блок (далее - конвертер), осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально объемному расходу жидкости.

Изготавливается два варианта исполнения расходомеров: компактное и раздельное. В компактном исполнении сенсор и конвертер представляют собой моноблок, в раздельном -сенсор и конвертер соединяются специальным экранированным кабелем, длиной до 50 м.

Расходомеры обеспечивают выполнение следующих функций:

-    измерение объемного расхода и объема жидкости в прямом и обратном направлении;

-    отображение результатов измерений на жидкокристаллический индикатор;

-    архивацию данных измерений в запоминающее устройство;

-    выдачу измеренного объемного расхода жидкости в виде выходных электрических сигналов: импульсного, токового (4-20 мА), частотного;

-    передачу измеряемых величин и архивных данных на верхний уровень ИС или АСУ ТП по интерфейсу RS-485;

Конвертер имеет один вход для подключения датчика давления и опционально два входа для подключения датчиков температуры Pt100.

Передача данных от расходомера к регистратору данных или для визуализации на персональном компьютере (ПК), производится через интерфейс RS485 с помощью кабеля и адаптера интерфейса RS485 (далее - адаптер), которые не входят в комплект поставки. Для отображения измеряемых величин на ПК, используется программное обеспечение СИМА-СТЕР без метрологически значимой части.

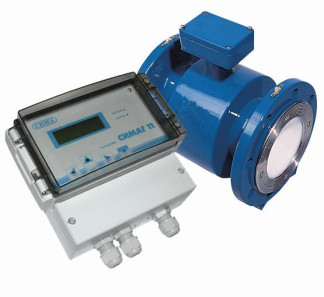

Общий вид расходомеров в вариантах исполнения показан на рисунке 1.

Места пломбировки исключающие, несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений расходомеров показаны на рисунке 2.

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение СИМАГ (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в памяти конвертера при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Основные функции ПО: индикация изображения, вычисление значений потока по измеренному напряжению, формирование сигнала возбуждения.

Идентификационные данные ПО приведены в таблице 3.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений. Защита установленного ПО обеспечивается конструктивно.

Знак утверждения типа

Знак утверждения типа наносят на маркировочный шильдик корпусов сенсора и конвертера методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации и паспорта типографским способом.

Технические характеристики

Диаметр условного прохода, Ду, мм:

-    фланцевое соединение    от 10 до 1000 (2000)1

-    бесфланцевое соединение    от 10 до 150

-    резьбовое соединение DIN 11851    от 15 до 150

3    2

Диапазон измерений расхода жидкости, м /ч:    от 0,05 до Gmax

Пределы основной приведенной погрешности измерения расхода жидкости,

в диапазоне измерений расхода жидкости от 0,05 м /ч до G0,5 включительно, %    ± 0,5

Пределы основной относительной погрешности измерения расхода жидкости,

в диапазоне измерений расхода жидкости свыше G0,5 до Gmax, %    ± 0,5

Пределы основной приведенной погрешности измерения расхода жидкости по импульсному

выходу,

в диапазоне измерений расхода жидкости от 0,05 м2/ч до G0,5 включительно, %    ± 0,5

Пределы основной относительной погрешности измерения расхода жидкости по импульсному выходу,

в диапазоне измерений расхода жидкости свыше G0,5 до Gmax, %    ± 0,5

Дополнительная погрешность измерения расхода жидкости по токовому выходу, %    ± 0,5

Дополнительная погрешность измерения расхода жидкости по частотному выходу, % ± 0,05 Пределы абсолютной погрешности измерения температуры

(без учета погрешности датчика), оС    ± (0,2+0,001 t)

Пределы абсолютной погрешности измерения разности температур

(без учета погрешности датчиков), оС    ± (0,1+0,0005-At)

Пределы приведенной погрешности измерения давления

(без учета погрешности датчика), %    ± 0,1

Минимальная электропроводность измеряемой жидкости, мкСм/см    5

Температура измеряемой среды для материалов футеровки, °C:

-    техническая резина (HR)    от минус 25 до плюс 80

-    фторопласт (PTFE)    от минус 25 до плюс 150

Материал электродов    нержавеющая сталь (03Х17Н14М3), титан,

тантал, платина, сплав ХН65МВ (ЭП567)

Диапазон температуры окружающей среды среды, °С    от минус 20 до плюс 50 Параметры выходных сигналов:

-    импульсный выход:

а)    длительность импульса, мс    от 20 до 500

б)    амплитуда импульса, В    до 30

-    частотный выход:

а)    частота сигнала, Гц    0-1500

б)    амплитуда сигнала, В    до 30

-    токовый выход, мА    4-20 Параметры электропитания:

-    от сети переменного тока:

Ч    _ +10%

а)    напряжение электропитания, В    220 _15%0

б)    частота напряжения электропитания, Гц    (50±1) Гц

„    „ „ +50%

-    напряжение постоянного тока, В    24 _25%

Потребляемая мощность, Вт (В-А)    10 (10) Соединение с трубопроводом фланцевое, бесфланцевое, резьбовое DIN 11851 Габаритные размеры и масса конвертера при раздельном исполнении:

-    длина x ширина х высота    184х82,5х160

-    масса    1,7 Г абаритные размеры и масса3 расходомеров при компактном исполнении и сенсоров при раздельном исполнении таблица 2.

Таблица 2 - Габаритные размеры и масса расходомеров

Габаритные размеры и масса расходомеров, изготовленных по специальному заказу, с Ду отличных от указанных в таблице 2, определяются при заказе у производителя.

Класс защиты:

-    компактное исполнение    IP67

-    раздельное исполнение:

а)    сенсор    IP67; IP68

б)    конвертер    IP65; IP67 Средняя наработка на отказ, ч    75000 Средний срок службы, лет    10

Комплектность

Таблица 3 - Комплектность

5    - исполнение и модель определяются договором на поставку;

6    - определяются договором на поставку.

Поверка

осуществляется по инструкции - «Расходомеры электромагнитные СИМАГ 11. Методика поверки». МЦКЛ.0035.МП, утвержденной ГЦИ СИ ЗАО КИП «МЦЭ»|01.02.2012 г.

Основное поверочное оборудование - установка поверочная расходомерная

3    3

ПРУВ/ПС-0,05/1000, диапазон измерения расходов жидкости от 0,05 м /ч до 1000 м /ч, пределы допускаемой погрешности измерения расхода жидкости ± 0,15 %.

Сведения о методах измерений

Методика измерений описана в руководстве по эксплуатации ПМЕК.407111.001 ТУ РЭ «Расходомеры электромагнитные СИМАГ 11. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к расходомерам электромагнитным СИМАГ 11

1    ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

2    ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3х10 в ст. минус 6 до 10 куб. м/с».

3    ПМЕК.407111.001 ТУ «Расходомеры электромагнитные СИМАГ 11. Технические условия».

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; осуществлении производственного контроля за соблюдение установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществлении торговли и товарообменных операций, выполнении работ по расфасовке товаров; выполнение государственных учетных операций; осуществлении деятельности в области гидрометеорологии; осуществлении мероприятий государственного контроля.
