Вольтметры самопишущие Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-E, S-Recorder-L (далее ╞ приборы) предназначены для измерения напряжения постоянного и переменного тока, как в статическом (одноканальном), так и в динамическом (многоканальном) режимах, для регистрации и измерения амплитудных значений выходных аналоговых сигналов датчиков различных типов, а также для ввода, вывода и обработки аналоговых и цифровых сигналов в измерительных устройствах и системах на базе персональных компьютеров (ПК).
Карточка СИ
Номер в госреестре 50230-12
Наименование СИ Вольтметры самопишущие
Обозначение типа СИ Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-E, S-Recorder-L
Изготовитель Общество с ограниченной ответственностью "Научно-производственная фирма АДСилаб" (ООО "НПФ АДСилаб"), г. Москва
Год регистрации 2012
Срок свидетельства 25.04.2027
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Вольтметры самопишущие Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-E, S-Recorder-L (далее - приборы) предназначены для измерения напряжения постоянного и переменного тока, как в статическом (одноканальном), так и в динамическом (многоканальном) режимах, для регистрации и измерения амплитудных значений выходных аналоговых сигналов датчиков различных типов, а также для ввода, вывода и обработки аналоговых и цифровых сигналов в измерительных устройствах и системах на базе персональных компьютеров (ПК).

Описание

Принцип действия приборов основан на преобразовании входных аналоговых электрических сигналов в цифровую форму с помощью АЦП и сохранении результатов во встроенной (съемная SD/SDHC-карта) для Flash-Recorder-2-16 или внешней памяти (жесткий диск внешнего персонального компьютера) для S-Recorder-2, S-Recorder-E, S-Recorder-E.

Приборы предназначены для измерения и записи сигналов различных процессов, протекающих во времени в одном или нескольких измерительных каналах. Это могут быть как электрические величины (напряжение, сила тока), так и неэлектрические величины (температура, давление, ускорение и т.п.), представленные в виде электрических сигналов напряжения и силы тока с выхода соответствующих датчиков. Для синхронизации моментов регистрации данных, приборы Flash-Recorder-2-16 имеют встроенные часы реального времени.

При подключении к USB-порту внешнего ПК, приборы выполняют функции цифрового многоканального самописца, т.е. позволяет производить запись сигнала на жесткий диск неограниченной продолжительности (ограничена объемом свободного места на диске) с одновременным отображением информации на дисплее ПК в виде сдвигающихся во времени графиков.

Приборы имеют возможность приема цифровой информации от внешних устройств и ее передачи в ПК для обработки или передачи цифровой информации из ПК на внешние устройства. Цифровые входы/выходы используются для сигнализации, внешнего запуска, управления внешними исполнительными устройствами и механизмами и т.д.

Для хранения результатов измерений в приборах используется специализированный бинарный формат файлов ADCLABFF (*.alf), разработанный изготовителем для хранения больших объемов данных. Данный формат обеспечивает возможность быстрой последовательной записи данных и быстрый доступ к данным при чтении.

С помощью специализированного программного обеспечения данные из бинарного формата ADCLABFF могут быть экспортированы в файл в виде таблицы MS Excel (*.csv), текстовый формат (*.txt) и бинарный файл (*.data).

Основные узлы приборов: мультиплексор, схемы защиты, дифференциальные усилители, предварительные усилители, АЦП, микропроцессор, Flash-память, съемная SD/SDHC карта, часы реального времени (только для модификации Flash-Recorder-2-16), контроллер интерфейса USB, источник питания.

Конструктивно приборы выполнены в ударопрочных пластиковых корпусах и являются переносными изделиями. На лицевой поверхности приборов расположены аналоговые входы. На тыльной стороне корпуса расположены цифровые входы/выходы, разъем интерфейса USB, разъем для установки SD-карты (только для модификации Flash-Recorder-2-16) и разъем для подключения внешнего источника питания (только для модификации Flash-Recorder-2-16).

Приборы модификации Flash-Recorder-2-16 могут работать автономно от аккумулятора или от внешнего источника питания. Приборы модификации Flash-Recorder-2-16 выпускаются в корпусах двух видов (рис. 1 - 4).

Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.

Приборы выпускаются в четырех модификациях Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-E, S-Recorder-L. Отличия модификаций приведены в таблице 1.

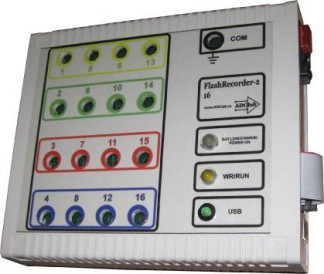

Фотографии общего вида приборов приведены на рисунках 1 - 10.

Таблица 1

Модификация

Максимальная частота преобразования АЦП, кГц

Число

разрядов

Ацп

Наличие

двух

АЦП

Наличие двух ЦАП

Наличие SD/SDHC карты памяти

Flash-Recorder-2-16

180

16

Есть

Нет

Есть

S-Recorder-2-16

180

16

Есть

Нет

Нет

S-Recorder-E

100

12

Нет

Нет

Нет

S-Recorder-L

100

12

Нет

Есть

Нет

Программное обеспечение

Приборы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 2.

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится во Flash-память приборов предприятием-изготовителем и не доступна для пользователя.

Внешнее ПО не является метрологически значимым и состоит из следующих программ:

1.    Программа установки режимов включения сбора данных «EL200Flash.EXE».

2.    Программа-конвертер «EConverter.EXE» для просмотра данных, записанных программой «Srecorder.EXE».

3.    Программа установки встроенных часов реального времени «ERTC.EXE».

4.    Программа создания файлов на SD-карте Flash-памяти «EL200Fill.EXE».

5.    Программа просмотра и сохранения фрагментов данных в различных форматах «Srecorder.EXE».

6.    Программа-самописец «ADCtest.EXE» с функциями цифрового самописца и записи данных в файл.

7.    Программа-вольтметр «Voltmetr.EXE» с функциями цифрового вольтметра и записи данных в файл.

8.    Драйвера и библиотеки функций для операционной системы MS Windows 2000/XP/Vi sta-32bit/7-3 2bit.

Таблица 2 - Характеристики программного обеспечения

ПО)

Тип прибора

Наиме

нование

ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Flash-

Recorder-2-16

Внешнее

EL200Flash

V4.3

75f6472851718123963db20

2e9a2ae83

MD5

Тип прибора

Наиме

нование

ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Внешнее

EConverter

V2.3

c396876febc0d4fa9456ff87 86b3a7a1

MD5

Внешнее

ERTC

V4.1

03a4c43910424032852a1ff

679a4a7e6

MD5

Внешнее

EL200Fill

V4.2

07a60e958076a013c099829

0aa3727b7

MD5

Внешнее

Srecorder

V2.2

f3e7f3eebbdcb6c9b0aaf3e6

94e624fb

MD5

Внешнее

ADCtest

V3.0

834d9b92834785e1f22c2a1

f5a0437b9

MD5

Внешнее

Voltmetr

V3.0

fe21fbcff1963b30ba54eec6

8cc9d118

MD5

S-Recorder-2-16,

S-Recorder-E,

S-Recorder-L

Внешнее

Srecorder

V2.2

f3e7f3eebbdcb6c9b0aaf3e6

94e624fb

MD5

Внешнее

ADCtest

V3.0

834d9b92834785e1f22c2a1

f5a0437b9

MD5

Внешнее

Voltmetr

V3.0

fe21fbcff1963b30ba54eec6

8cc9d118

MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 3

Характеристика

Значение

Диапазон измерений напряжения постоянного тока (биполярного), В

от - 10 до + 10

Пределы допускаемой основной приведенной погрешности

измерения напряжения постоянного тока, %*

для поддиапазона 10 В;

для поддиапазона 1 (5) В;

для поддиапазона 0,1 (2) В;

для поддиапазона 0,05 (1) В

± 0,1 (опцион. ± 0,01) ± 0,5 (опцион. ± 0,1) ± 0,5 (опцион. ± 0,1) ± 0,5 (опцион. ± 0,1)

Характеристика

Значение

Диапазон измерений среднеквадратического значения напряжения

от 0 до 10

переменного тока, В

Пределы допускаемой основной приведенной погрешности

измерения среднеквадратического значения напряжения

переменного тока в одноканальном режиме, %*

для поддиапазона 10 В;

± 0,5 (опцион. ± 0,1)

для поддиапазона 1 (5) В;

± 0,5 (опцион. ± 0,1)

для поддиапазона 0,1 (2) В; для поддиапазона 0,05 (1) В

± 1 (опцион. ± 0,5) ± 1 (опцион. ± 0,5)

Частота напряжения переменного тока, Гц

От 0 до 30 000

Перегрузка по входу, В, не более

± 40

Сопротивление изоляции между входом и корпусом, МОм, не менее

10

Количество аналоговых входов

(мультиплексируемых, с общим проводом)

32

Количество дифференциальных аналоговых входов

16

Количество цифровых входов/выходов

8/8 (ТТЛ)

Количество синхронных каналов АЦП для Flash-Recorder-2-16

2

S-Recorder-2-16

2

S-Recorder-E

1

S-Recorder-L

1

Разрешение АЦП, разрядов/эффективных разрядов для Flash-Recorder-2-16

16/13,5

S-Recorder-2-16

16/13,5

S-Recorder-E

12/10,5

S-Recorder-L

12/10,5

Максимальная частота преобразования АЦП в одноканальном

режиме, кГц, для Flash-Recorder-2-16

180

S-Recorder-2-16

180

S-Recorder-E

100

S-Recorder-L

100

Коэффициенты усиления программируемого усилителя для Flash-Recorder-2-16

1, 10, 100, 200

S-Recorder-2-16

1, 10, 100, 200

S-Recorder-E

1 ,2, 5, 10

S-Recorder-L

1, 10, 100, 200

Входное сопротивление, МОм, не менее

1

Полоса пропускания по уровню минус 3 дБ, кГц, не менее

30

Напряжение питания постоянного тока, В

от 9 до 30

Интерфейс связи с ПК

USB 2.0 совместимый

Максимальное расстояние от компьютера до устройства, м

5

Габаритные размеры (длинахширинахвысота), мм

160x95x42 (для модификации FlashRecorder-2-16 156x180x52)

Вес, кг

0,3

Нормальные условия применения:

- температура окружающего воздуха, °С

20 ± 5

Характеристика

Значение

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

до 85 от 84,0 до 106,7

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от + 5 до + 50 (опционально от - 25 до + 70) до 90 от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

7

Примечание. * - за нормирующее значение при определении приведенной погрешности принимается конечное значение поддиапазона измерений. Поддиапазоны измерений для Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-L - 0,05; 0,1; 1; 10 В, для S-Recorder-E - 1; 2; 5; 10 В.

Пределы допускаемой дополнительной приведенной погрешности измерения сигнала, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °С не превышают 0,5 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры.

В многоканальном режиме пределы погрешностей не нормируются и определяются практическим методом.

Знак утверждения типа

Знак утверждения типа наносится методом фотолитографии на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Таблица 4 - Комплектность

Наименование

Количество

Примечания

Вольтметр самопишущий

1 шт.

Кабель USB A - USB B (1,8 м)

1 шт.

Кабельный разъем DB-37F с кожухом

1 шт.

Кабельный разъём IDC-20 (Б1 - 20)

1 шт.

SD-карта памяти объемом 1024 Мб (возможен объем до 16 Гб по заказу)

1 шт.

Только для модели Flash-Recorder-2-16

Считыватель SD-карт USB 2.0

1 шт.

Только для модели Flash-Recorder-2-16

Плата-переходник DB37-DK500А

1 шт.

Опция

СD-диск с программным обеспечением

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу «Вольтметры самопишущие Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-E, S-Recorder-L. Методика поверки» 4226-001-63806098-2012 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 г.

Средства поверки: вольтметр универсальный В7-78/1; источник питания постоянного тока Б5.30/3; генератор сигналов специальной формы SFG-2004.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к вольтметрам самопишущим Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-E, S-Recorder-L

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

3.    ТУ 4226-001-63806098-2012 Вольтметры самопишущие Flash-Recorder-2-16, S-Recorder-2-16, S-Recorder-E, S-Recorder-L. Технические условия.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
