| Номер в госреестре | 50232-12 |
| Наименование СИ | Трансформаторы комбинированные |
| Обозначение типа СИ | KOTEF 245 |
| Изготовитель | "AREVA T&D Messwandler GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы комбинированные KOTEF 245 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

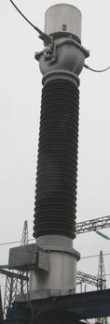

Конструктивно трансформаторы комбинированные KOTEF 245 представляет собой трансформатор тока и индуктивный трансформатор напряжения, изготовленные как единый блок с общим фарфоровым изолятором. Детали трансформатора тока находятся в головной части, а трансформатора напряжения - в баке у основания.
Внутренняя изоляция - бумажно-масляная. Температурные изменения объема масла компенсируются с помощью расширительных камер из нержавеющей стали. Изменение состояния в системе компенсации регистрируется индикатором уровня масла, расположенном напротив смотрового окна в головной части трансформатора. На основании трансформатора установлено устройство для взятия проб масла.
Наружная изоляция обеспечивается с помощью алюмооксид ного фарфора с глазурью коричневого цвета.
Кожух головной части трансформатора тока и кожух бака трансформатора напряжения изготавливаются из коррозионно-стойкого алюминиевого сплава.
Заземляемый вывод первичной обмотки и выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой крышкой, размещенную на корпусе у основания трансформатора. На основании трансформаторов размещена табличка технических данных из анодированного алюминия.
Рабочее положение трансформаторов в пространстве -вертикальное.
Таблица 1 - Характеристики трансформаторов комбинированных KOTEF 245
| Характеристики | Значение |
| Для трансформатора напряжения | |
| Номинальное напряжение первичной обмотки, кВ | 220/V3 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Характеристики | Значение |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Класс точности основной вторичной обмотки | 0,2 |
| Класс точности дополнительной вторичной обмотки | 6Р |
| Номинальная мощность основной вторичной обмотки, В • А | 100 |
| Номинальная мощность дополнительной вторичной обмотки, ВА | 800 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Для трансформатора тока | |
| Номинальный первичный ток, А | 1000 |
| Номинальный вторичный ток, А | 5 |
| Количество вторичных обмоток для измерений и учета | 2 |
| Количество вторичных обмоток для защиты | 3 |
| Классы точности вторичных обмоток для измерений и учета | 0,2S; 0,5 |
| Классы точности вторичных обмоток для защиты | 10Р |
| Номинальная вторичная нагрузка обмоток для измерений и учета, В-А | 30 |
| Номинальная вторичная нагрузка обмоток для защиты, В-А | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 5 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 20 |
| Общие | |
| Номинальная частота, Гц | 50 |
| Габаритные размеры, мм, (высотахдиаметр) | 4190x900 |
| Масса, кг | 1294 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 в диапазоне рабочих температур от минус 45 до плюс 40 °С |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Трансформатор комбинированный KOTEF 245 6 шт. (Зав. №№ 477036, 477037, 477038,
477039, 477040, 477041)
Паспорт 6 экз.
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки» и по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам комбинированным KOTEF 245
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
3. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
4. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
5. Техническая документация фирмы «AREVA T&D Messwandler GmbH», Германия.
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
