| Номер в госреестре | 50245-12 |
| Наименование СИ | Измерители мощности многофункциональные |
| Обозначение типа СИ | PM |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 25.06.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Измерители мощности многофункциональные РМ (далее измерители) предназначены для:
- измерения напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока;
- измерения активной, реактивной и полной мощности, активной и реактивной энергии;
- отображения коэффициентов нелинейных искажений входных сигналов напряжения, тока а так же относительного уровня гармоник.
Принцип действия измерителей мощности РМ основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ выпускаются в исполнениях PM700, РМ700Р, РМ710, РМ810, РМ820, РМ850, РМ870, РМ1000, РМ1200, отличающиеся конструкцией, отдельными сервисными функциями и точностью измерений.
Измерители состоят из выходных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и дисплея. Сохранение данных и программ обеспечивается энергозависимой памятью. Связь с внешней ЭВМ осуществляется по интерфейсу RS-485.
Результаты измерений, а также содержимое рабочих и служебных регистров приборов могут быть считаны любой внешней программой, поддерживающей интерфейс RS-485 и протокол Modbus-RTU.
Питание измерителей обеспечивается от встроенного источника питания переменного напряжения 110 - 415 В или постоянного напряжения 24 - 48 В. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых и вспомогательных величин.

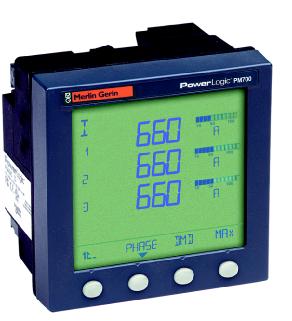

Внешний вид измерителей и место пломбирования после поверки представлен на рисунке 1.
Программное обеспечение измерителей РМ является встроенным и выполняет функции управления режимами работы измерителей. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее измерителей или на дисплее компьютера. Измерители РМ оснащены аналоговыми и релейными выходами для подключения внешних устройств.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Внутреннее ПО РМ | - | v 03.04.Х.Х* | - | MD5 |
| * ПО записывается в памяти устройства в процессе изготовления на фирме - изготовителя и зависит от модификации измерителя. | ||||
Уровень защиты программного обеспечения счетчика от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик измерителей.
Основные технические и метрологические характеристики измерителей приведены в таблице
2.
Таблица 2
| Наименование характеристики | Значение характеристики | |||||||
| РМ700 РМ700Р | РМ710 | РМ810 | РМ820 | РМ850 | РМ870 | РМ1000 | РМ1200 | |
| Диапазон измерений напряжения, В | От 10 до 277 | От 10 до 277 | От 0 до 347 | От 0 до 347 | От 0 до 347 | От 0 до 347 | От 80 до 480 | От 80 до 480 |
| Пределы допускаемой приведенной погрешности измерений напряжения, % | ±0,5 | ±0,5 | ±(0,025 +0,07U/ Un) | ±(0,025 +0,07U/ Un) | ±(0,025 +0,07U/ Un) | ±(0,025 +0,07U/ Un) | ±1,0 | ±1,0 |
| Диапазон измерений силы переменного тока | От 18 мА до 10 А | От 10 мА до 6 А | От 0 до 10 А | От 0 до 10 А | От 0 до 10 А | От 0 до 10 А | От 50 мА до 6 А | От 50 мА до 6 А |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока, % | ±0,5 | ±0,5 | ±(0,025 +0,07I/ In) | ±(0,025 +0,07I/ In) | ±(0,025 +0,07I/ In) | ±(0,025 +0,07I/ In) | ±1,0 | ±1,0 |
| Пределы допускаемой приведенной погрешности измерений мощности, % | ±1,0 | ±1,0 | ±(0,025 +0,07Р/ Рп) | ±(0,025 +0,07Р/ Рп) | ±(0,025 +0,07Р/ Рп) | ±(0,025 +0,07Р/ Рп) | ±1,0 | ±1,0 |
| Класс точности при измерении активной энергии | 1 по ГОСТ Р 52322 | 1 по ГОСТ Р 52322 | 0,5S по ГОСТ Р 52323 | 0,5S по ГОСТ Р 52323 | 0,5S по ГОСТ Р 52323 | 0,5S по ГОСТ Р 52323 | 1 по ГОСТ Р 52322 | 1 по ГОСТ Р 52322 |
| Класс точности при измерении реактивной энергии | 2,0 по ГОСТ Р 52322 | 2,0 по ГОСТ Р 52322 | 2 по ГОСТ Р 52322 | 2 по ГОСТ Р 52322 | 2 по ГОСТ Р 52322 | 2 по ГОСТ Р 52322 | 2 по ГОСТ Р 52425 | 2 по ГОСТ Р 52425 |
| Наименование характеристики | Значение характеристики | |||||||
| РМ700 РМ700Р | РМ710 | РМ810 | РМ820 | РМ850 | РМ870 | РМ1000 | РМ1200 | |
| Диапазон измерений частоты, Гц | От 45 до 65 | От 45 до 65 | От 45 до 65 | От 45 до 65 | От 45 до 65 | От 45 до 65 | От 45 до 65 | От 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты, % | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | - | - |
| Пределы допускаемой приведенной погрешности измерений частоты, % | - | - | - | - | - | - | ±1,0 | ±1,0 |
| Рабочий диапазон температур, °С | От 0 до 60 | От 0 до 60 | От -10 до 50 | От -10 до 50 | От -10 до 50 | От -10 до 50 | От -10 до 60 | От -10 до 60 |
| Мощность, потребляемая по цепи питания, В-А | 5 | 5 | 11 | 11 | 11 | 11 | 3 | 3 |
| Габаритные размеры (длина х ширина х высота), мм не более | 96 х 96 х 69 | 96 х 96 х 69 | 96 х 96 х 70 | 96 х 96 х 70 | 96 х 96 х 70 | 96 х 96 х 70 | 96 х 96 х 80 | 96 х 96 х 80 |
| Масса, кг, не более | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 0,4 | 0,4 |
Примечание: к входным цепям измерителей могут быть подключены измерительные трансформаторы тока и напряжения, что позволяет расширить диапазоны измеряемых величин.
Знак утверждения типа наносится в виде наклейки на корпус измерителя и на паспорт типографским способом.
Измеритель мощности РМ, Руководство по эксплуатации, методика поверки, упаковочная коробка.
осуществляется по методике поверки МП 2203-0244 2012 «Измерители мощности многофункциональные РМ. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1, Uh=220 В, 1Н= 0,05; 0.1; 0,25; 0,5; 1; 2,5; 5; 10; 50 и 100 А, ПГ измерения напряжения ±[0,02 + 0,01 I (Uh/U) -1| ] %,погрешность измерения тока ±[0,02 + 0,01 I (Ih/I) -1| ] %.
отсутствуют
Нормативные и технические документы, устанавливающие требования к измерителям мощности многофункциональным РМ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин, Общие технические условия.
ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ Р 52425-2005 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)"
Техническая документация фирмы-изготовителя.
выполнение государственных учетных операций; осуществление мероприятий государственного контроля.
| Зарегистрировано поверок | 236 |
| Поверителей | 23 |
| Актуальность данных | 18.11.2024 |
