| Номер в госреестре | 50246-12 |
| Наименование СИ | Измерители мощности многофункциональные |
| Обозначение типа СИ | PM9 |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 25.06.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители мощности многофункциональные РМ9 Назначение средства измерений
Измерители мощности многофункциональные РМ9 (далее измерители) предназначены для:
- измерения напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока;
- измерения активной, реактивной и полной мощности, активной и реактивной энергии, коэффициента мощности.
Принцип действия измерителей мощности РМ9 основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ9 выпускаются в трех модификациях: PM9, РМ9Р и РМ9С. В отличие от измерителя PM9, измеритель РМ9Р имеет импульсный выход для удаленной передачи информации о параметрах сети, а у измерителя РМ9С передача данных осуществляется на компьютер по интерфейсу RS485.
Измерители состоит из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и дисплея. Питание измерителей обеспечивается от источника питания переменного напряжения 220 - 240 В (код прибора по каталогу 15197, 15198, 15199) или постоянного напряжения 24 - 48 В (код прибора по каталогу 15274, 15275, 15276). Клавиатура на лицевой панели позволяет выбирать отображение на дисплее всех измеряемых и вспомогательных величин. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее измерителя или на дисплее компьютера с помощью программных пакетов, поставляемых по отдельному заказу.

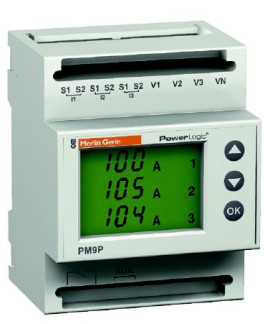

Внешний вид измерителей РМ9 и место пломбирования после поверки представлен на рисун -ке 1.
Пломбирование измерителей РМ9 осуществляется в виде наклейки на стенку корпуса.
рис.1
Программное обеспечение измерителей РМ9 является встроенным и выполняет функции управления режимами работы измерителей. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее измерителей или на дисплее компьютера. Измерители РМ9 оснащены аналоговыми и релейными выходами для подключения внешних устройств. Идентификационные данные программного обеспечения измерителей представлены в таблице
1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Внутреннее ПО РМ9 | - | v 2.01 | Б55ё7её22аШ82 58937а!7755а76998 | MD5 |
Уровень защиты программного обеспечения счетчика от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик измерителей.
Основные технические и метрологические характеристики измерителей приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений напряжения, В | От 50 до 450 |
| Пределы допускаемой приведенной погрешности измерений напряжения, % | ±0,5 |
| Диапазон измерений силы переменного тока, А | От 0,015 до 6 |
| Пределы допускаемой приведенной погрешности измерений силы переменного тока, % | ±0,5 |
| Пределы допускаемой приведенной погрешности измерений мощности, % | ±2,0 в диапазоне 0,8емк - 0,5инд |
| Класс точности при измерении активной энергии | 2,0 по ГОСТ P 52322-2005 |
| Класс точности при измерении реактивной энергии | 2,0 по ГОСТ P 52425-2005 |
| Диапазон измерений частоты, Гц. | От 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц. | ± 0,2 |
| Пределы допускаемой приведенной погрешности измерений коэффициента мощности | ±2,0 в диапазоне. 0,8емк - 0,5инд |
| Мощность, потребляемая по цепи питания, В А, не более | 5 |
| Рабочий диапазон температур, °С | От -5 до 55 |
| Средний срок службы, не менее, лет | 25 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 72х90х66 |
| Масса, кг, не более | 0,3 |
Примечание: к входным цепям прибора могут быть подключены измерительные трансформаторы тока и напряжения, что позволяет расширить диапазоны измеряемых величин.
Знак утверждения типа наносится в виде наклейки на корпус измерителя и на руководство по эксплуатации типографским способом.
Измеритель мощности РМ9, Руководство по эксплуатации, методика поверки, упаковочная коробка.
осуществляется по методике поверки МП 2203-0247 - 2012 «Измерители мощности многофункциональные РМ9. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1, иН=220 В, 1Н= 0,05; 0.1; 0,25; 0,5; 1; 2,5; 5; 10; 50 и 100 А, ПГ измерения напряжения ±[0,02 + 0,01 | (иН/и) -1| ] %,погрешность измерения тока ±[0,02 + 0,01 | (WI) -1| ] %.
Сведения о методиках (методах) измерений отсутствуют
Нормативные и технические документы, устанавливающие требования к измерителям мощности многофункциональным РМ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин, Общие технические условия.
ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ Р 52425-2005 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2".
Техническая документация фирмы-изготовителя.
выполнение государственных учетных операций; осуществление мероприятий государственного контроля.
