Анализаторы вибрации SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant, 50248-12

Назначение

Анализаторы вибрации моделей SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant (далее анализаторы) предназначены для измерения и спектрального анализа динамических сигналов: характеристик вибрации, скорости вращения валов машин и агрегатов, в частности агрегатов роторного типа, а также для проведения модального анализа. Кроме того, анализаторы могут измерять сигналы, поступающие от акустических преобразователей.

Описание

Анализаторы представляют собой аналого-цифровые преобразователи, принцип действия которых основан на преобразовании аналоговых сигналов от первичных преобразователей в цифровую форму и дальнейшей их обработке на основе быстрого преобразования Фурье (БПФ). В качестве первичных преобразователей могут использоваться пьезоэлектрические вибропреобразователи, тахометры, а также преобразователи, предназначенные для акустических измерений.

Анализаторы выпускаются в нескольких модификациях, отличающихся количеством и типом входных каналов и диапазонами измерения.

Модель SignalCalc ACE представляет собой выносной измерительный блок Quattro, имеющий до четырех входных измерительных каналов, два выходных канала и канал тахометра. Модель содержит процессор, позволяющий проводить измерения, вычисления и обработку полученных результатов. Модель также позволяет проводить балансировку и питать ICP акселерометры. Конструктивно модель SignalCalc ACE выполнена на основе ноутбука.

Модель SignalCalc Mobilyzer представляет собой переносной измерительный блок ABACUS, имеющий от четырех до 32 входных и до восьми выходных каналов, а также до восьми каналов для подключения тахометров. Модель снабжена программным интерфейсом и выполняется на основе ноутбука или на основе персонального компьютера.

Модель SignalCalc Savant представляет собой стационарный анализатор, базирующийся на двух-четырех измерительных блоках ABACUS, и имеет от 40 до 1024 входных каналов. Модель снабжена интерфейсом для подключения к персональному компьютеру.

Переносной измерительный блок ABACUS используется в качестве аналогоцифрового преобразователя, процессора предварительной обработки данных и банка-накопителя данных для записи необработанных сигналов.

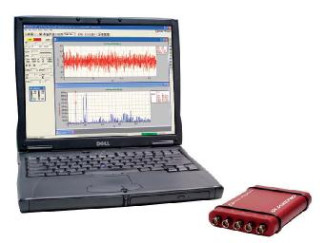

Внешний вид анализатора SignalCalc ACE с измерительным блоком Quattro приведен на рисунке 1.

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.

Внешний вид анализатора SignalCalc Mobilyzer с измерительным блоком ABACUS приведен на рисунке 2

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

SignalCalc ACE

Максимальные значения входного напряжения (пик), В    0,1; 1; 10

Диапазон частот, Гц    от 0 до 40 000

Максимальная частота входного сигнала по каналу измерения числа оборо-    200

тов, кГц (об/мин)    (12 000 000)

Приведенная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения вибрации в диапазоне частот и амплитуд, %

Абсолютная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения числа оборотов, Гц (об/мин)

0,2

0,02

(1)

от 0 до 55 142 х 102 х 23 545

Условия эксплуатации: диапазон рабочих температур, °С

Г абаритные размеры измерительного блока Quattro, мм Масса измерительного блока Quattro, г

SignalCalc Mobilyzer и SignalCalc SAVANT Максимальные значения входного напряжения, В Диапазон частот, Гц

1; 2; 5; 10 от 0 до 40 000 от 1 до 300 000

± 0,2 1

от 0 до 55 102 х 254 х 458 9

Диапазон входных импульсов по каналу измерения числа оборотов, имп./мин

Приведенная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения вибрации в диапазоне частот и амплитуд, %

Абсолютная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения числа оборотов, имп./мин Условия эксплуатации: диапазон рабочих температур, °С Габаритные размеры, мм измерительный блок ABACUS Масса, кг

измерительный блок ABACUS

Знак утверждения типа

Знак утверждения типа наносится на корпус анализатора методом наклейки.

Комплектность

Анализатор вибрации моделей SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant

1 шт.

1 экз. (в соответствии с заказом)

1 экз.

Руководство по эксплуатации на анализатор вибрации SignalCalc моделей ACE, Mobilyzer и Savant Методика поверки

Поверка

осуществляется по документу МП 50248-12 «Анализаторы вибрации моделей SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant фирмы «Data Physics Corporation», США. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 02.05.2012 г.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).

Сведения о методах измерений

Руководства по эксплуатации «Анализатор вибрации SignalCalc ACE», «Анализатор вибрации SignalCalc Mobilyzer» и «Анализатор вибрации SignalCalc Savant».

Нормативные и технические документы, устанавливающие требования к анализаторам вибрации моделей SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant

1. Техническая документация фирмы «Data Physics Corporation», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
