Виброустановки поверочные переносные ВСП-02, 50254-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Виброустановки поверочные переносные ВСП-02 Назначение средства измерений

Виброустановки поверочные переносные ВСП-02 (далее вибростенды) предназначены для калибровки и поверки вибропреобразователей и виброизмерительной аппаратуры. Вибростенды позволяют осуществлять воспроизведение и измерение средних квадратических значений (далее СКЗ) виброускорения, виброскорости и размаха виброперемещения на восьми фиксированных частотах.

Описание

Принцип действия вибростенда основан на воспроизведении синусоидальной вибрации и сравнении показаний опорного (эталонного) и калибруемого вибропреобразователей.

Вибростенд включает в себя электродинамический вибровозбудитель с встроенным пьезоэлектрическим преобразователем ускорения, систему питания электродинамического вибратора, систему измерения уровня воспроизводимой вибрации и органы управления и контроля параметров воспроизводимой вибрации.

Питание вибростенда осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц.

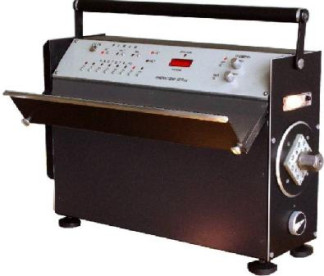

Внешний вид вибростенда приведен на рисунке 1.

Частоты воспроизводимой вибрации, Гц:    20; 45; 79,6; 103; 159; 315; 800; 1000

Максимальные значения воспроизводимой вибрации:    Масса нагрузки

от 0 до 0,2 кг от 0,2 до 0,5 кг

- СКЗ виброускорения, м/с2

-    СКЗ виброскорости, мм/-с: на частоте 20 Гц

на частоте 45 Гц на частоте 79,6 Гц на частоте 103 Гц на частоте 159 Гц на частоте 315 Гц на частоте 800 Гц на частоте 1000 Гц

80

90

50

40

25

10

3

2,4

1800

890

285

170

71

1

1

50

10

80

70

40

30

19

8

2

1,6

1800

675

215

130

54

-    размаха виброперемещения, мкм: на частоте 20 Гц

на частоте 45 Гц на частоте 79,6 Гц на частоте 103 Гц на частоте 159 Гц

Минимальные значения измеряемой вибрации:

-    СКЗ виброускорения, м/с2

-    СКЗ виброскорости, мм-с-1

-    размаха виброперемещения на частотах, мкм:

20 Гц

45; 79,6, 103 и 159 Гц

Пределы допускаемой основной относительной погрешности измерения вибрации, %: на базовой частоте 103 Гц на остальных частотах

± 2 ± 4

±0,5

5

10

5

15

± 0,5

от 10 до 35

520 х 410 х 170 15

Пределы допускаемой основной относительной погрешности частоты воспроизводимой вибрации, % Коэффициент нелинейных искажений вибростенда на частотах, %, не более:

45; 79,6; 103; 159 и 315 Гц 20; 800 и 1000 Гц

Относительный коэффициент поперечных колебаний вибростенда, %, не более: на базовой частоте 103 Гц на остальных частотах

Дополнительная погрешность вибростенда, вызванная изменением температуры окружающего воздуха, % Условия окружающей среды: диапазон температур, °С

Г абаритные размеры (длина х ширина х высота), мм, не более

Масса, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на передней панели вибростенда, а также на титульном листе руководства по эксплуатации и паспорта типографским способом.

Комплектность

Виброустановка поверочная переносная ВСП-02 Шнур питания Заглушка на разъем РС4ТВ Шпилька резьбовая М8х10

1 шт. 1 шт. 1 шт. 1 шт.

Шпилька резьбовая М5/М8х10 Паспорт

Руководство по эксплуатации с Методикой поверки Упаковка

1 экз. 1 экз. 1 экз.

Поверка

осуществляется по разделу 4 «Методика поверки» документа «Виброустановка поверочная переносная ВСП-02. Руководство по эксплуатации» РЭ4277-003-97799837-12, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.05.2012.

Основные средства поверки: вибропреобразователь ускорения 8305 (г/р № 14923-09); усилитель измерительный 2626 (г/р № 7109-79); вольтметр универсальный цифровой В7-78 (г/р № 25232-03).

Сведения о методах измерений

Руководство по эксплуатации «Виброустановка поверочная переносная ВСП-02», раздел 1.6.

Нормативные и технические документы, устанавливающие требования к виброустановкам поверочным переносным ВСП-02

1.    МИ 2070-90 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1 - 2-104 Гц».

2.    Технические условия ТУ 4277-003-97799837-12.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
