| Номер в госреестре | 50265-12 |
| Наименование СИ | Ретрорефлектометр |
| Обозначение типа СИ | RMS 10 |
| Изготовитель | "X-Rite-OPTRONIK", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Ретрорефлектометр RMS 10 (далее по тексту - ретрорефлектометр), предназначен для измерения коэффициента световозвращения различных видов катафотов (машин, мотоциклов, аварийных знаков и аварийных сигналов).
Измерения коэффициента световозвращения проводятся в лабораторных условиях.
Принцип действия ретрорефлектометра заключается в определении коэффициента световозвращения различных видов поверхностей методом измерения отраженного от поверхности излучения от источника типа А.

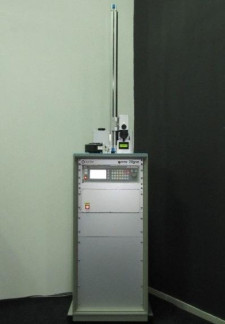

Ретрорефлектометр состоит из источника света, подвижного блока с фотоприемником и контрольно-измерительного оборудования.
Источник света (галогенная лампа) регулируется по цветовой температуре, что гарантирует освещение измеряемой поверхности излучением стандартного источника типа А. Оптическая система источника освещения сконструирована таким образом, чтобы гарантировать оптимальный световой поток и минимальное влияние рассеянного света.
Фотометрическая система располагается над источником освещения на подвижной платформе. Положение наблюдения может варьироваться от 20' до 2,5°. Привод мотора позволяет управлять положением фотоэлемента в необходимых пределах.
Работа на установке может проводиться как в ручном, так и в автоматическом режиме.
Программное обеспечение (далее по тексту - ПО), входящее в состав ретрорефлектометра, служит для отображения на экране прибора результатов измерений в удобном для оператора виде, а также задания условий измерения и контроля процесса измерения в целом.
ПО разделено на два программных продукта. Программный продукт «Light Con» относится к метрологически значимой части ПО и предназначен для управления ретрорефлектометром, задания начальных параметров измерений, отслеживания процесса измерения и визуального отображения результатов измерений. ПО состоит из управляющей программы LightConClient.exe; файлов со служебными данными, имеющими расширение .ini и .log; а также системных файлов для соединения измерительного блока ретрорефлектометра с управляющим блоком через интерфейс RS-232.
Программный продукт «OPTO сервер», относящийся к метрологически не значимой части всего комплекса ПО, предназначен для хранения информации в файлах базы данных с именем типа OA000001.OAC. Имя исполняемого файла OAS98.EXE.
Идентификационные данные программного продукта «Light Con» указаны в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Light Con | LightConClient | 1.0.0.0 | 1FE3E795 | CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой памяти установки, запись которой осуществляется в процессе производства. Доступ к внутреннему ПО защищен паролем.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Наименование характеристики | Номинальное значение |
| Диапазон показаний коэффициента световозвращения, мкд/(м2лк) Диапазон измерений коэффициента световозвращения, мкд/(м лк) | 0,1 - 100000 1 - 1000 |
| Пределы допускаемой относительной погрешности измерений коэффициента световозвращения, % | ± 3 |
| Электропитание - напряжение, В - частота, Гц | 220 ± 22 50 ± 1 |
| Габаритные размеры, мм, не более: | 2450 х 600 х 600 |
| Масса, кг, не более | 75 |
| Рабочие условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, %, не более | 23 ± 3 80 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на корпус прибора методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Ретрорефлектометр RMS 10 | 1 |
| Зарядное устройство | 1 |
| Кабель для связи USB тип А-В | 1 |
| Компакт-диск с программным обеспечением | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 07.Д4-12 | 1 |
| Транспортный кейс с ключами | 1 |
осуществляется по документу: «Ретрорефлектометр RMS 10. Методика поверки МП 07.Д4-12», утвержденному ГСИ СИ ФГУП «ВНИИОФИ» 16 января 2012 г.
Основные средства поверки:
1 Светоизмерительная лампа типа СИС 107-500.
Основные метрологические характеристики:
Диапазон измерений силы света от 440 до 560 кд
Предел допускаемой относительной погрешности измерений: 0,3 %
2 Люксметр «Кварц-21»
Основные метрологические характеристики:
Диапазон измерений освещенности от 0,1 до 100000 лк.
Предел допускаемой относительной погрешности измерений освещенности: 2,0 %
3 Набор эталонных мер коэффициента световозвращения «НМКС».
Основные метрологические характеристики:
Диапазон измерений коэффициента световозвращения: 1+1000 мкд/ м2лк.
Предел допускаемой относительной погрешности измерений: 0,5 %
«Ретрорефлектометр RMS 10». Руководство по эксплуатации», п. 3 «Начало работы» и п. 4 «Работа»
Нормативные документы, устанавливающие требования к ретрорефлектометру RMS 10
1 ГОСТ 8.023-2003 «ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
2 «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720.
Выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
