Тестеры-рефлектометры оптические ТОПАЗ-7000-AR, 50268-12

Назначение

Тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR» (далее - тестеры) предназначены для измерения средней мощности оптического излучения и затухания, а также затухания методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей, оценки неоднородностей оптического кабеля.

Описание

Тестеры представляют собой портативные измерительные приборы, реализующие следующие режимы работы: режим оптического рефлектометра; режим измерителя оптической мощности излучения; режим источника оптического излучения.

Принцип действия тестера в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и рэлеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов и отображаемая на дисплее.

Принцип действия тестера в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического сигнала.

Принцип действия тестера в режиме источника мощности оптического излучения основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

Модификации тестеров представлены в табл. 1.

Таблица 1

В зависимости от режима работы измерителя тестер может работать как измеритель средней мощности и как автоматический измеритель затуханий. В обоих случаях имеется доступ к выбору режимов работы источника оптического излучения и визуального локатора повреждений (источник видимого оптического излучения).

В режиме «ИЗМЕРИТЕЛЬ» измеряется средняя мощность непрерывного и импульс-но-модулированного оптического излучения на входе измерителя мощности.

В режиме «ИЗМЕР. АВТО» измеряется затухание на трех длинах волн за один цикл измерения.

Основные режимы работы тестеров представлены в табл. 2.

Таблица 2

В состав тестера входят: жидкокристаллический дисплей, микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь (АЦП), лазерный источник с системой стабилизации, преобразователи питания.

Тестеры имеют цифровую индикацию (жидкокристаллический дисплей), оптические разъемы для подключения оптического кабеля, USB разъем, разъем питания.

Конструктивно тестер выполнен в ударопрочном металлическом корпусе. На лицевой панели расположены кнопки управления, высококонтрастный жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на которых расположены оптические разъемы и гнездо подключения внешнего питания, изготовлены из ударопрочного пластика.

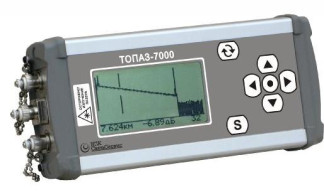

Внешний вид тестера представлен на рисунках 1 и 2.

Элементы настройки измерительной части тестеров конструктивно защищены. Корпус тестера опломбирован снаружи сбоку пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки тестеров приведена на рисунке 2.

Программное обеспечение

Тестеры имеют встроенное программное обеспечение фирмы-изготовителя, которое размещается в энергонезависимой памяти микроконтроллера, запись которого осуществляется в процессе производства прибора.

Программное обеспечение идентифицируется по запросу пользователя через сервисное меню тестера путем вывода на экран версии программного обеспечения.

Идентификационные данные программного обеспечения приведены в табл. 2.

Таблица 2

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Длины волн непрерывного оптического излучения источника, нм:

7XX1-AR

7ХХ2-АЯ

7ХХ3-АЯ

7ХХ4-АЯ

7ХХ5-АЯ

7ХХ6-АЯ

7ХХ7-АЯ

Уровень средней мощности непрерывного оптического излучения на выходе источника, мкВт (дБм), не менее Нестабильность уровня мощности непрерывного оптического излучения при изменении температуры окружающей среды в пределах ±2 °С, % (дБ):

-    в течение 15 минут непрерывной работы

-    в течение 4 часов непрерывной работы Полуширина спектра источника оптического излучения, нм, не более

Рабочие спектральные диапазоны измерителей оптической мощности (в модификациях тестера 7X1X и 7X2X), нм Диапазон измерения уровней средней мощности оптического излучения тестера 7X1X, Вт (дБм)

Диапазон измерения уровней средней мощности оптического излучения тестера 7X2X, Вт (дБм)

Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длинах волн градуировки (1310±10) и (1550±10) нм для тестеров 7Х1Х, дБ (%):

9    3

-    в диапазоне минус 60 - 0 дБм (10- - 210- Вт)

10    3

-    в диапазоне минус 70 - плюс 6 дБм (10 - 410 Вт) Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длинах волн градуировки (1310±10) и (1550±10) нм для тестеров 7Х2Х, дБ(%):

7    2

-    в диапазоне минус 40 - плюс 10 дБм (10 - 10 Вт)

8    1

-    в диапазоне минус 50 - плюс 20 дБм (10- - 10- Вт) Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длине волны градуировки (850±10) нм для тестеров 7Х1Х, дБ(%):

-9    -3

-    в диапазоне минус 60 - 0 дБм (10- - 210- Вт)

-10    -3

-    в диапазоне минус 70 - плюс 6 дБм (10 - 410 Вт) Пределы допускаемой основной относительной погрешности измерения уровней средней мощности на длине волны градуировки (850±10) нм для тестеров 7Х2Х, дБ(%):

-7 -2

-    в диапазоне минус 40 - плюс 10 дБм (10 - 10 Вт)

-8 -1

-    в диапазоне минус 50 - плюс 20 дБм (10- - 10- Вт)

(850±30)

(1310±30)

(1550±30)

(850±30) и (1310±30) (1310±30) и (1550±30) (1310±30), (1490±30) и (1550±30)

по заказу из перечисленных выше, но не более трех, в том числе (1625±30)

250(минус 4)

±3(±0,15)

±6(±0,25)

9

800 - 900, 1250 - 1650

10-10 - 410-3 (минус 70 - плюс 6)

10-8 - 10-1

(минус 50 - плюс 20)

±0,3(±7)

±0,4(±9)

±0,3(±7)

±0,4(±9)

±0,4(±9)

±0,5(±12)

±0,4(±9)

±0,5(±12)

Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочих спектральных диапазонах 1250 - 1650 нм для тестеров 7Х1Х, дБ(%):

9    3

-    в диапазоне минус 60 - 0 дБм (10- - 210- Вт)

10    3

-    в диапазоне минус 70 - плюс 6 дБм (10 - 410 Вт) Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочих спектральных диапазонах 1250 - 1650 нм для тестеров 7Х2Х, дБ(%):

7    2

-    в диапазоне минус 40 - плюс 10 дБм (10 - 10 Вт)

8    1

-    в диапазоне минус 50 - плюс 20 дБм (10- - 10- Вт) Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочем спектральном диапазоне 800 - 900 нм для тестеров 7Х1Х, дБ(%):

-9    -3

-    в диапазоне минус 60 - 0 дБм (10- - 210- Вт)

-10    -3

-    в диапазоне минус 70 - плюс 6 дБм (10 - 410 Вт) Пределы допускаемой основной относительной погрешности измерения уровней средней мощности в рабочем спектральном диапазоне 800 - 900 нм для тестеров 7Х2Х, дБ(%):

-7 -2

-    в диапазоне минус 40 - плюс 10 дБм (10 - 10 Вт)

-8 -1

-    в диапазоне минус 50 - плюс 20 дБм (10- - 10- Вт) Пределы допускаемой основной погрешности при относительных измерениях уровней средней мощности для тестеров 7Х1Х, дБ(%):

-9    -3

-    в диапазоне минус 60 - 0 дБм (10- - 210- Вт)

-10    -3

-    в диапазоне минус 70 - плюс 6 дБм (10 - 410 Вт) Пределы допускаемой основной погрешности при относительных измерениях уровней средней мощности для тестеров 7Х2Х, дБ(%):

-7 -2

-    в диапазоне минус 40 - плюс 10 дБм (10 - 10 Вт)

-8 -1

-    в диапазоне минус 50 - плюс 20 дБм (10- - 10- Вт) Пределы допускаемой дополнительной погрешности измерения уровней средней мощности оптического излучения на длинах волн градуировки от изменения температуры, дБ(%)

Пределы допускаемой дополнительной погрешности измерения уровней средней мощности оптического излучения на длинах волн градуировки от изменения относительной влажности, дБ (%)

Шаг установки длины волны, нм

Длина волны блока рефлектометра соответствует, нм:

7ХХ1-ЛЯ

7ХХ2-ЛЯ

7ХХ3-ЛЯ

7ХХ4-ЛЯ

7ХХ5-ЛЯ

7ХХ6-ЛЯ

7ХХ7-ЛЯ

Диапазоны измерений расстояния, км

±0,4(±9)

±0,5(±12)

±0,4(±9)

±0,5(±12)

±0,6(±15)

±0,7(±17,5)

±0,6(±15)

±0,7(±17,5)

±0,2(±5)

±0,3(±7)

±0,2(±5)

±0,3(±7)

±0,1(±2,3)

±0,1(±2,3)

5

(850±30)

(1310±30)

(1550±30)

(850±30) и (1310±30) (1310±30) и (1550±30) (1310±30), (1490±30) и (1550±30)

по заказу из перечисленных выше, но не более трех, в том числе (1625±30)

0 - 2, 0 - 4, 0 - 8, 0 - 16,

0 - 32, 0 - 64, 0 - 128

Пределы допускаемой абсолютной погрешности при измерении расстояния, м

Динамический диапазон измерений затухания по уровню 98 % рефлектометра модификации AR, дБ:

-    на длинах волн 850, 1310, 1490, 1550 нм

-    на длине волны 1625 нм

Динамический диапазон измерений затухания по уровню 98 % рефлектометра модификации ARХ, дБ:

-    на длинах волн 1310, 1550 нм

-    на длине волны 850, 1490, 1625 нм Пределы допускаемой абсолютной погрешности при измерении затухания, дБ

Мертвая зона при измерении затухания модификации ARX, м, не более

Мертвая зона при измерении затухания модификации AR, м, не более

Мертвая зона при обнаружении неоднородностей модификации ARX, м, не более

Мертвая зона при обнаружении неоднородностей модификации AR, м, не более

Длительность зондирующих импульсов, нс

Напряжение питания, В Г абаритные размеры, мм, не более Масса, кг, не более Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при температуре 30 °С, %

-    атмосферное давление, кПа

± (dl +5счит + 5 х10 5 х L) где: dl =0,7-составляю-щая погрешности оптического рефлектометра вследствие смещения начала шкалы длин, м;

8счит - дискретность считывания на рассматриваемом пределе шкалы расстояний;

L - измеренное значение длины, м

20

18

30

28

±0,05 хА,

где: А - значение

ослабления

10

20

3

6

20+5/"2 (AR)

10+5/-2 (ARX) 80+5/-2

150±10

240±10

500±10

1000±10

3000±10

10000±10

5±0,2

200х90х50

1,0

минус 10 - 40 до 90

84,0 - 106,7

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на лицевой панели тестеров методом шелкографии.

Комплектность

Комплект поставки:

1.    Тестер (модификация по заказу)

1 шт. 1 экз. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.

2.    Руководство по эксплуатации

3.    Заглушка оптического входа прибора (при наличии оптического входа)

4.    Заглушка оптического выхода прибора

5.    Оптический кабель, армированный соединителями

6.    Аккумуляторные батареи

7.    Блок питания от сети 220 В

8.    Футляр для переноски прибора

9.    Кабель соединительный USB

10.    Диск с программным обеспечением

11.    Дополнительно могут поставляться: входные адаптеры FS, ST, SC, LC Поверка

осуществляется в соответствии с документами Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Перечень эталонов, применяемых при поверке:

10 2

-    рабочий эталон средней мощности в ВОСП «РЭСМ-В», 10- до 10- Вт, ПГ ±3 %;

-    рабочий эталон единиц длины и ослабления в световоде, 0,06 - 500,00 км,

±(0,2+1 10-5 l) м, ПГА ±0,02 A дБ;

-    спектральная установка, 800 - 1650 нм, ПГ^ ±2 нм, ПГ8 ±5 %;

-    фотоприемное устройство, 800 - 1650 нм, 1:н=10 нс, ПГи ±10 %;

-    осциллограф, полоса пропускания 150 МГц.

Сведения о методах измерений

Сведения о методах измерений тестерами «ТОПАЗ-7000-AR» приведены в разделе 3 АВФН.411918.009 РЭ «Тестеры-рефлектометры оптические серии «ТОПАЗ-7000-AR». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к оптическим тестерам-рефлектометрам серии «ТОПАЗ-7000-AR»

1.    ГОСТ 8.585-2005 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

2.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3.    ТУ 665850-011-94582333-2011 «Тестер оптический серии «ТОПАЗ-7000-AR». Технические условия».

4.    Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».

5.    ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».

Рекомендации к применению

Оказание услуг почтовой связи и учете объема оказанных услуг электросвязи операторами связи.
