| Номер в госреестре | 50271-12 |
| Наименование СИ | Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS |
| Обозначение типа СИ | Бриз-КМ корабельная (индекс 14Ц852) |
| Изготовитель | ЗАО "КБ навигационных систем" (НАВИС), г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852) (далее - аппаратура) предназначена для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и определения на их основе координат, скорости в абсолютном и дифференциальном режимах, а также для синхронизации внутренней шкалы времени со шкалами координированного времени UTC(SU), UTC.
Принцип действия аппаратуры основан на параллельном приеме и обработке 24-мя измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной (СТ) и высокой (ВТ) точности системы ГЛОНАСС в частотных диапазонах L1 (от 1598,0625 до 1605,375 МГЦ) и L2 (от 1242,9375 до 1248,625 МГц), по сигналам C/A-кода (coarse/acquisition) системы GPS на частоте L1 (1575,42 МГц).
Конструктивно аппаратура состоит из приемника навигационного корабельного (ПНК), блока антенного (БА), адаптера сетевого (АС), расширителя портов (РП) и усилителя промежуточного (УП).
ПНК обеспечивает приём, выделение информации НКА, измерение радионавигационных параметров, решение навигационной задачи, формирование и оцифровку секундной метки времени и выдачу навигационной информации на дисплей или внешним потребителям по стандартному интерфейсу RS-232. ПНК представляет собой моноблок с жидкокристаллическим дисплеем, кнопками управления на передней панели и шестью разъемами на задней панели: Х1 - для подключения БА; Х2 - для выдачи внешним потребителям меток времени по стандарту RS-485; Х3 - для подключения питания от 9 до 30 В постоянного напряжения; Х4 -для подключения внешнего опорного генератора; Х5 - для подключения РП; Х6 - для обмена информацией в соответствии с требованиями ГОСТ Р 52070-2003.
БА предназначен для приёма и усиления сигналов НКА систем ГЛОНАСС и GPS, а также для приема сигналов морских дифференциальных подсистем (МДПС), содержащих кодовые дифференциальные поправки.
АС предназначен для преобразования переменного напряжения сети 220 В частотой 50 Гц в постоянное напряжение от 9 до 18 В для питания ПНК, а также для автоматического переключения ПНК на резервное питание от сети постоянного тока напряжением от 9 до 30 В при аварийном отключении сети переменного тока.
РП предназначен для приема информации от четырех независимых источников по интерфейсу RS-232/422 и преобразования, разветвления и передачи информации по десяти каналам по интерфейсу RS-422/485.

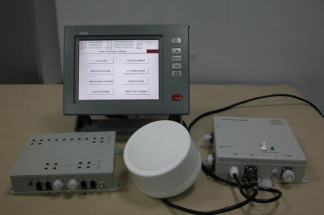

Внешний вид аппаратуры приведен на рисунке 1.
Место нанесения знака об утверждении типа приведено на рисунке 2.
Места пломбировки от несанкционированного доступа приведено на рисунке 3.
. • © © -
i i9 • • *
Программное обеспечение (ПО) «BM_Ctrl», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| BM_Ctrl | BM Ctrl.exe | 03.04 | 7a0b7224868b1abe 8c93ac6d0c10bd0c | Md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров
ню «А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,997) определения координат в плане при геометрическом факторе ухудшения точности не более 4, м: - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1; - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1 с использованием дифференциальных поправок по сигналам МДПС | ±8 ±5 |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,997) определения высоты при геометрическом факторе ухудшения точности не более 4, м: - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1; | ±10 |
| Наименование параметра или характеристики | Значение характеристики |
| - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и GPS (код С/А без SA) в частотном диапазоне L1 с использованием дифференциальных поправок по сигналам МДПС | ±7 |
| Пределы допускаемой погрешности (по уровню вероятности 0,997) определения вектора скорости при геометрическом факторе ухудшения точности не более 4, м/с | ±0,1 |
| Пределы допускаемой инструментальной погрешности (по уровню вероят | |
| ности 0,997) синхронизации внутренней шкалы времени к шкалам коорди | |
| нированного времени UTC(SU) и UTC в режиме слежения за сигналами | |
| НКА, нс: | |
| - UTC(SU) | ±300 |
| - UTC | ±100 |
| Напряжение питания от сети постоянного тока, В | от 9 до 30 |
| Потребляемая мощность, Вт, не более | 60 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| - ПНК | 331 х 292 х 94 |
| - БА (диаметр х высота) | 160 х 100 |
| - АС | 235 х 205 х 65 |
| - РП | 255 х 205 х 59 |
| - УП | 96 х 35 х 18 |
| Масса, кг, не более: | |
| - ПНК | 8,5 |
| - БА | 1,0 |
| - АС | 3,0 |
| - РП | 1,4 |
| - УП | 0,1 |
| Рабочие условия эксплуатации (за исключением БА): | |
| - температура окружающего воздуха, °С | от минус 10 до 55 |
| - атмосферное давление, мм рт. ст. | от 630 до 800 |
| - относительная влажность при температуре окружающего воздуха | |
| 35 °С, % | 98 |
| Рабочие условия эксплуатации БА: | от минус 40 до 55 |
| - температура окружающего воздуха, °С | |
| - атмосферное давление, мм рт. ст. | от 630 до 800 |
| - относительная влажность при температуре окружающего воздуха | |
| 35 °С, % | 100 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры методом наклейки или штампа.
Комплект поставки включает:
- аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852) - 1 шт.;
- комплект интерфейсных кабелей - 1 шт.;
- комплект эксплуатационных документов - 1 шт.;
- упаковка - 1 шт.;
- комплект монтажных частей - 1 шт.;
- ЗИП - 1 шт.
осуществляется по документу МП 50271-12 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ». Основные средства поверки:
- имитатор сигналов СН-3803М (Регистрационный номер 36528-07): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования безза-просной дальности по фазе дальномерного кода не более 0,1 м, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,005 м/с, средняя квадратическая погрешность формирования местной шкалы времени на основе воспроизведения сигналов ГЛОНАСС и GPS не более 50 нс;
- частотомер универсальный CNT-90 (Регистрационный номер 41567-09): диапазон частот от 0,01 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте встроенного генератора за 1 год ± 1,5-10-8.
ТДЦК.461513.052РЭ. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852). Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельной (индекс 14Ц852)
0ТДЦК.461513.052ТУ. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» корабельная (индекс 14Ц852). Технические условия.
При определении координат, скорости, синхронизации внутренней шкалы времени со шкалами координированного времени UTC(SU), UTC в случаях предусмотренных законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
