| Номер в госреестре | 50272-12 |
| Наименование СИ | Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» индивидуальная |
| Обозначение типа СИ | (индекс 14Ц853) |
| Изготовитель | ЗАО "КБ НАВИС", г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» индивидуальная (индекс 14Ц853) (далее - аппаратура) предназначена для измерения текущих навигационных параметров по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS и определения на их основе координат, скорости в абсолютном режиме.
Принцип действия аппаратуры основан на параллельном приеме и обработке 24-мя измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура обеспечивает формирование измерительной информации по сигналам стандартной (СТ) и высокой (ВТ) точности системы ГЛОНАСС в частотных диапазонах L1 (от 1598,0625 до 1605,375 МГЦ) и L2 (от 1242,9375 до 1248,625 МГц), по сигналам C/A-кода (coarse/acquisition) системы GPS на частоте L1 (1575,42 МГц).
Конструктивно аппаратура состоит из приемника навигационного индивидуального (ПНИ), адаптера сетевого (АС), устройства зарядного (УЗ), адаптера бортового (АБ), антенны низкопрофильной (АН), усилителя антенного (УА), батареи аккумуляторной (БА) и адаптера питания (АП).
ПНИ обеспечивает приём, выделение информации НКА, измерение радионавигационных параметров, решение навигационной задачи и выдачу навигационной информации на дисплей или внешним потребителям. На передней панели ПНИ расположены органы управления (кнопки клавиатуры) и устройство отображения информации (дисплей). Встроенная антенна является составной частью конструкции ПНИ и жестко закреплена в верхней части корпуса. На нижней крышке корпуса ПНИ расположены три разъема. Первый разъем («Х1») предназначен для подачи напряжения питания на ПНИ и для обмена информацией с внешними потребителями по последовательному порту RS-232. Второй («Х2») и третий («Х3») разъемы предназначены для обмена информацией с внешними потребителями по последовательному порту RS-232.
АС предназначен для преобразования переменного напряжения сети 220 В частотой 50 Гц в постоянное напряжение для питания устройства зарядного при заряде аккумуляторного блока, для питания ПНИ с помощью адаптера питания.
УЗ предназначено для заряда батареи аккумуляторной.
АБ предназначен для преобразования постоянного напряжения бортовой сети объекта 12 В, 24 В, 27 В или от АС в постоянное напряжение для питания ПНИ, ретрансляции сигналов НКА от внешней антенны низкопрофильной, размещенной на корпусе объекта, к встроенной антенне ПНИ, а также для крепления ПНИ в кабине подвижного объекта.
УА предназначен для усиления сигналов от внешней антенны низкопрофильной. Представляет собой законченную конструкцию, состоящую из малошумящего усилителя и корпуса.
БА предназначена для подачи напряжения питания на ПНИ при эксплуатации аппаратуры в полевых условиях.
АП предназначен для питания ПНИ от адаптера сетевого или от источника постоянного напряжения бортовой сети объекта 12 В с помощью кабеля питания.

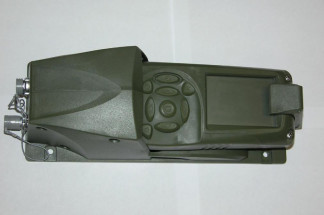

Внешний вид аппаратуры приведен на рисунке 1.
Место нанесения знака об утверждении типа приведено на рисунке 2.
Место пломбировки от несанкционированного доступа приведено на рисунке 3.
Программное обеспечение (ПО) «BM_Ctrl», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| BM_Ctrl | BM Ctrl.exe | 03.04 | 7a0b7224868b1abe 8c93ac6d0c10bd0c | Md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров
ню «А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,997) определения координат в плане при геометрическом факторе ухудшения точности не более 4, м: - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и | |
| GPS (код С/А без SA) в частотном диапазоне L1 | ±8 |
| Пределы допускаемой инструментальной погрешности (по уровню вероятности 0,997) определения высоты при геометрическом факторе ухудшения точности не более 4, м: - по сигналам ГЛОНАСС (коды СТ и ВТ) в частотном диапазоне L1, L2 и | |
| GPS (код С/А без SA) в частотном диапазоне L1 | ±10 |
| Пределы допускаемой погрешности (по уровню вероятности 0,997) опре | |
| деления вектора скорости при геометрическом факторе ухудшения точно | ±0,1 |
| сти не более 4, м/с | |
| Напряжение питания от сети постоянного тока, В | от 10,8 до 29,7 |
| Потребляемая мощность, Вт, не более | 6,5 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| - ПНИ сБА | 195 х 71,2 х 50 |
| - БА | 119 х 60 х 19 |
| - АН | 119,7 х 72 х 73,6 |
| - УА | 136 х 100 х 18 |
| - АС | 124 х 17 х 73 |
| - АБ | 310х87х88 |
| - УЗ | 181 х 65 х 47 |
| Масса, кг, не более: | |
| - ПНИ | 0,8 |
| - БА | 0,25 |
| - АН | 0,3 |
| - УА | 0,3 |
| - АС | 0,7 |
| - АБ | 0,4 |
| - УЗ | 0,2 |
| Наименование параметра или характеристики | Значение характеристики |
| Рабочие условия эксплуатации: температура окружающего воздуха (за исключением адаптера сетевого), °С адаптера сетевого, °С относительная влажность (при температуре окружающего воздуха 35°С), % | от минус 40 до 55 от 0 до 55 100 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус аппаратуры методом наклейки или штампа.
Комплект поставки включает:
- аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» индивидуальная (индекс 14Ц853) - 1 шт.;
- комплект интерфейсных кабелей - 1 шт.;
- комплект эксплуатационных документов - 1 шт.;
- упаковка - 1 шт.;
- комплект монтажных частей - 1 шт.;
- ЗИП - 1 шт.;
- чехол - 1 шт.
осуществляется по документу МП 50272-12 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» индивидуальная (индекс 14Ц853). Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Основные средства поверки:
- имитатор сигналов СН-3803М (Регистрационный номер 36528-07): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода не более 0,1 м, предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования скорости изменения беззапросной дальности не более 0,005 м/с.
ТДЦК.461513.054РЭ. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» индивидуальная (индекс 14Ц853). Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» индивидуальной (индекс 14Ц853)
ТДЦК.461513.054ТУ. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS «Бриз-КМ» индивидуальная (индекс 14Ц853). Технические условия.
При определении координат, скорости в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
