| Номер в госреестре | 50280-12 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | АВИКОН-15 УДС2-119 |
| Изготовитель | Открытое акционерное общество "Радиоавионика" (ОАО "Радиоавионика"), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые АВИКОН-15 УДС2-119 (далее - дефектоскопы) предназначены для измерения координат дефектов и амплитуд сигналов от них при сплошном и вторичном контроле рельсов, стрелочных переводов и покилометрового запаса по всему сечению рельса за исключением перьев подошвы и зон шейки под болтовыми отверстиями при скорости движения до 4 км/ч по одной нити железнодорожного пути, а также выборочном ручном контроле отдельных сечений и сварных стыков рельсов со сплошной регистрацией дефектоскопической информации.
Контролю подлежат рельсы типа Р43, Р50, Р65 и Р75 размеры, материал и состав которых соответствуют ГОСТ Р 51685-2000 с качеством поверхности по ГОСТ 18576-96, а также рельсы соединительных путей, рельсы крестовины, усовики крестовины, остряки и рамные рельсы стрелочных переводов.
Коды выявляемых дефектов по классификатору дефектов и повреждений рельсов НТД/ЦП-1-93 с дополнением по классификации дефектов и повреждений элементов стрелочных переводов: 20.1-2, 21.1-2, 24, 25, 26.3, 27.1-2, 30В.1-2, 30Г.1-2, 38.1, 50.1-2, 52.1-2, 53.1-2, 55, 56.3, 60.1-2, 66.3, 69 (в зоне проекции шейки рельса), 70.1-2, 74, 79, ДО.20.2, ДСН.20.2, ДО.60.2, ДСН.60.2, ДР.21.2,ДУ.22.2, ДУН.21.2
Дефектоскопы являются многоканальными механизированными системами ультразвукового контроля с использованием эхо, зеркального и зеркально-теневого методов (ЗТМ) при контактном способе ввода ультразвуковых колебаний (УЗК).
Принцип действия дефектоскопов основан на свойстве УЗК отражаться от неоднородностей или поглощаться в контролируемом изделии. При сплошном контроле рельсов возбуждение и прием УЗК осуществляется пьезоэлектрическими резонаторами, смонтированными в блоки резонаторов, установленными в измерительный механизм. При ручном контроле рельсов возбуждение и прием УЗК осуществляется одним из подключенных к дефектоскопу ручным пьезоэлектрическим преобразователем (ПЭП).
В состав дефектоскопа входят следующие электронные блоки:
- блок управления и индикации (БУИ);
- блок ультразвуковой многоканальный БУМ-8 (БУМ);
- датчик пути (ДП);
- акустический блок резонаторов БР.
БУМ дефектоскопа обеспечивает генерацию импульсов возбуждения ультразвуковых резонаторов, усиление и предварительную обработку сигналов от резонаторов.
БУИ дефектоскопа осуществляет управление работой дефектоскопа, отображение и регистрацию дефектоскопической информации.
Конструктивно электронные блоки размещаются на измерительном механизме, предназначенном для обеспечения центровки и перемещения искательной системы с акустическими блоками на рельсе в процессе работы.
В дефектоскопах применяются следующие ПЭП производства ООО «Медиа Скан»: П121-2,5-45, П121-2,5-50, П121-2,5-58, П121-2,5-65, П121-2,5-70, П112-2,5-0-РС, выпускаемые по ТУ 4276-001-98608584-2007.

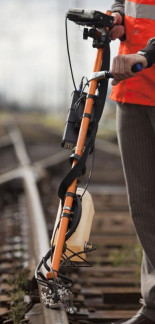

На рисунке 1 представлена фотография общего вида дефектоскопов.
В состав дефектоскопов входит программное обеспечение (ПО) - «АВИКОН-15». Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» согласно МИ 3286-2010. Идентификационные данные ПО приведены в табли-
це 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| АВИКОН-15 | ПО АВ-15 | 15.1 | Нет доступа к исполняемому файлу* | Нет доступа к исполняемому файлу |
* Доступ к ПО имеют лишь сервисные инженеры фирмы-изготовителя.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение параметра |
| Амплитуда зондирующих импульсов, В, не менее | 80 |
| Номинальное значение частоты заполнения зондирующих импульсов и его отклонение, МГц | 2,5±0,25 |
| Условная чувствительность* каналов автоматизированного контроля и ручного контроля, дБ, не менее | 24 |
| Диапазон измерения отношения амплитуд сигналов на входе приемного тракта дефектоскопа, дБ | От 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемного тракта дефектоскопа, дБ | ±2 |
| Верхняя граница диапазона измерения глубины залегания дефектов, мм, не менее для каналов «ЗТМ 0°» (СК), «Эхо 0°» (СК), «Эхо Н. 42 шейка» (СК); «Эхо О. 42 шейка» (СК), «Эхо Н. 42 подошва» (СК), «Эхо О. 42 подошва» (СК), «Эхо 45» (РК); для каналов «Эхо Н. 58» (СК), «Эхо О. 58» (СК), «Зерк О. 58» (СК), «Эхо 58» (РК); для каналов «Эхо Н. 70» (СК), «Эхо О. 70» (СК), «Эхо 70» (РК); для канала «Эхо 50» (РК); для канала «Эхо 65» (РК). | 200 120 55 150 60 |
| Пределы допускаемой абсолютной погрешности измерения глубины залегания дефектов, мм: для каналов «ЗТМ 0°» (СК**), «Эхо 0°» (СК); для каналов «ЗТМ 0°» (РК**), «Эхо 0°» (РК), «Эхо Н. 58» (СК), «Эхо О. 58» (СК), «Зерк О. 58» (СК), «Эхо Н. 70» (СК), «Эхо О. 70» (ск); для каналов «Эхо Н. 42 шейка» (СК); «Эхо О. 42 шейка» (СК), «Эхо Н. 42 подошва» (СК), «Эхо О. 42 подошва» (СК); для каналов «Эхо 45» (РК), «Эхо 50» (РК), «Эхо 58» (РК), «Эхо 65» (РК), «Эхо 70» (РК). | ±(0,5+0,03H)*** ±(0,5+0,04H)*** ±(0,5+0,05H)*** ±(0,5+0,06H)*** |
| Мертвая зона для ручных наклонных ПЭП, мм, не более: для каналов «65°» и «70°» для канала «58°» для каналов «45°» и «50°» | 3 6 8 |
| Угол ввода и его отклонение для резонаторов и ручных ПЭП, ..,°: | |
| для каналов «ЗТМ 0°» (СК), «Эхо 0°» (СК), «ЗТМ 0°» (РК), «Эхо 0°» (РК); для каналов «Эхо Н. 42 шейка» (СК); «Эхо О. 42 шейка» (СК), «Эхо Н. 42 подошва» (СК), «Эхо О. 42 подошва» (СК); для канала «Эхо 45» (РК); для канала «Эхо 50» (РК); для каналов «Эхо О. 58» (СК), «Зерк О. 58» (СК), «Эхо 58» (РК), «Зерк О. 58» (СК); для канала «Эхо 65» (РК); для каналов «Эхо Н. 70» (СК), «Эхо О. 70» (СК), «Эхо 70» (РК); | 0±3 42±2 45±2 50±2 58±3 65-5 70-5 |
| Количество каналов - для сплошного контроля - для ручного контроля | 11 7 |
| Время работы дефектоскопа без подзаряда аккумуляторной батареи, ч, не менее | 8 |
| Масса дефектоскопа без запаса контактирующей жидкости, комплекта запасных частей и принадлежностей, кг, не более | 8 |
| Габаритные размеры, длина х ширина х высота, мм, не более: в рабочем состоянии в транспортном положении | 1120x500x500 1200x500x500 |
| Условия эксплуатации: температура окружающей среды, °С влажность воздуха, %, не более, при температуре окружающей среды 25 °С | От минус 40 до 50 98 |
| Наработка на отказ, ч, не менее | 3000 |
| * Значения чувствительности для каналов «ЗТМ 0°» (СК), «Эхо 0°» (СК), «ЗТМ 0°» (РК), «Эхо 0°» (РК) приводятся относительно отверстия диаметром 6 мм на глубине 44 мм в контрольном образце №2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2 (далее - контрольном образце №2); для остальных каналов - относительно 3-го донного сигнала от поверхности на глубине 59 мм в контрольном образце №2. ** СК - сплошного контроля, РК - ручного контроля; *** Где Н - измеренное значение глубины выявленных дефектов, мм. | |
Знак утверждения типа наносится на переднюю панель электронного блока дефектоскопа краской под пленочную панель и на титульный лист руководства по эксплуатации в правый верхний угол методом печати.
Таблица 3
| Обозначение составной части изделия | Наименование составной части изделия | Кол-во |
| ЖРГА.418123.003 | Механизм измерительный | 1 шт. |
| ЖРГА.468362.006 | Блок ультразвуковой многоканальный БУМ-0801 | 1 шт. |
| Блок управления и индикации (БУИ) | 1 шт. | |
| ЖРГА.668433.062 | Комплект запасных частей | 1 шт. |
| ЖРГА.668434.017 | Комплект инструментов и принадлежностей | 1 шт. |
| ЖРГА.321231.264 | Упаковка | 1 шт. |
| ЖРГА.663532.013РЭ | Руководство по эксплуатации (включая Приложение Б - методика поверки) | 1 экз. |
| ЖРГА.663532.013ФО | Формуляр | 1 экз. |
| Пьезоэлектрические преобразователи (ПЭП) | 1 компл. |
осуществляется в соответствии с методикой поверки МП 39.Д4-12, приведенной в Приложении Б «Дефектоскоп ультразвуковой АВИКОН-15 УДС2-119. Руководство по эксплуатации. ЖРГА.663532.013РЭ», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в апреле 2012 г.
Основные средства поверки:
1. Контрольный образец № 2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, где Lp=44tga для 0°-70°;
2. Контрольный образец № 3 из комплекта КОУ-2, где радиус цилиндрической поверхности 55 мм, скорость продольной ультразвуковой волны (5900±118) м/с;
3. Осциллограф С1-134, где полоса пропускания (0 - 35) МГц, основная погрешность ±4 %;
4. Генератор импульсов Г5-54, где частота от 0,01 до 100 кГц, максимальная амплитуда импульса 50 В;
5. Генератор высокочастотный Г4-158, где диапазон частот от 0,01 до 100 МГц, диапазон модулирующих частот 30 Гц - 20 кГц.
Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации ЖРГА.663532.013 РЭ.
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым АВИКОН-15 УДС2-119
1. ГОСТ 18576-96 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые;
2. ЖРГА.663532.013ТУ Дефектоскоп ультразвуковой АВИКОН-15 УДС2-119. Технические условия.
Применяются вне сферы государственного регулирования обеспечения единства измерений.
