| Номер в госреестре | 50281-12 |
| Наименование СИ | Меры электрического сопротивления постоянного тока многозначные |
| Обозначение типа СИ | МС 3070 |
| Изготовитель | ООО предприятие "ЗИП-Научприбор", г.Краснодар |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Меры электрического сопротивления постоянного тока многозначные МС 3070 предназначены для воспроизведения электрического сопротивления.
Принцип действия мер электрического сопротивления постоянного тока многозначных МС 3070 с рычажными переключающими устройствами декад основан на возможности установления любых необходимых значений сопротивления в диапазоне номинальных значений (10-2 — 1,111111 105 ) Ом.

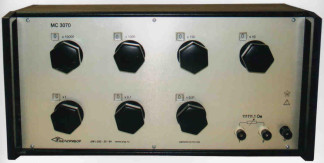

Конструктивно меры электрического сопротивления МС 3070 состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения клейм путем снятия ручек лицевой панели и лимбов с траверс переключателей. При изготовлении многозначной мера сопротивления МС 3070 применяются ситаллофольговые резисторные элементы, которые используются при изготовлении однозначных мер электрического сопротивления МС 3050 и МС 3050М. Меры МС 3050 и МС 3050М прошли испытания и включены в Государственный реестр. На фото 1 представлен внешний вид лицевой стороны и на фото 2 задней стороны меры электрического сопротивления постоянного тока многозначной МС 3070(далее ММЭС).
Фото 2
1 — место клеймения
Номинальные значения сопротивления одной ступени старшей декады 100000 Ом, одной ступени младшей декады 0,01 Ом
ММЭС имеют семь измерительных декад, обеспечивающих возможность установления следующих значений сопротивлений:
1 декада-10х 10000 Ом, 2 декада-10х1000 Ом, 3 декада-10х100 Ом, 4 декада-10х 10 Ом, 5 декада- 10х1 Ом. 6 декада-10х0,1 Ом, 7 декада-10х0,01 Ом.
Классы точности для
МС 3070-1 0,001/1,5 • 10-6
МС 3070-2 0,002/1,5 10"6
МС 3070-3 0,005/1,5 • 10-6
Пределы допускаемого относительного отклонения действительного значения сопротивления ММЭС от номинального значения в % определяются по формуле
= ±[0,01 1,5 10-6 1Пу1Д - 1 ] , (11)
где R- номинальное значение включаемого сопротивления. Ом
Пределы допускаемой основной погрешности ММЭС в % от номинального значения в течение года со дня первой поверки после изготовления (годовая нестабильность сопротивления) определяются по формуле
= ±[ с 1,5 10- 6 111Ц1,1 - 1 ] , (12)
где С- 0,001; 0,002; 0,005 соответственно для МС 3070-1, МС 3070-2, МС 3070-3.
Пределы допускаемой основной погрешности в течение любого года эксплуатации (после первого года) соответствуют установленному классу точности.
Номинальные и максимальные значения мощности рассеивания, на одну ступень 1...5 декад ММЭС соответствуют приведенным в таблице 1
| Наименование характеристики | Условное обозначение типа ММЭС | ||
| МС 3070-1 | МС 3070-2 | МС 3070-3 | |
| Класс точности | |||
| 0,001 | 0,002 | 0,005 | |
| Номинальная мощность рассеивания, Вт | 0,01 | ||
| Максимальная мощность рассеивания, Вт | 0,03 | 0,05 | 0,10 |
Номинальные и максимальные значения мощности рассеивания, на одну ступень 6 и7 декад ММЭС соответствуют приведенным в таблице 2 Таблица 2
| Наименование характеристики | Условное обозначение типа ММЭС | |
| МС 3070-1 | МС 3070-2 МС 3070-3 | |
| Номинальная мощность рассеяния, Вт | 0,02 | |
| Максимальная мощность рассеяния, Вт | 0,20 | |
| Нормальные условия применения приведены Таблица 3 | в таблице 3. | |
| Влияющая величина | Условное обозначение ММЭС | |
| МС 3070-1 | МС 3070-2 МС 3070-3 | |
| Класс точности ММЭС | ||
| 0,001 | 0,002 0,005 | |
| Температура окружающего воздуха, ° С | 20,0±0,2 | 20,0±0,5 |
| Относительная влажность воздуха, % | от 25 до 80 | |
| Атмосферное давление, кПа (мм рт.ст.) | 84-106,7 (630-800) | |
| Выдержка в указанных условиях, ч, не менее | 1 2 | |
| Полный средний срок службы, лет | 10 | |
| Масса, кг не более | 11 | |
| Габаритные размеры, мм не более | 485х240х250 | |
Знак утверждения типа наносится на эксплуатационную документацию типографским или печатным способом, на шильд, закрепленный на задней панели ММЭС, методом металлографики.
Мера электрического сопротивления постоянного тока многозначная МС 3070 Руководство по эксплуатации Формуляр Смазка
1 шт. 1 экз. 1 экз. 1 упаковка 1 шт.
Укладочный ящик (по требованию заказчика)
осуществляется по МИ 1695-87 «ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.»
Руководство по эксплуатации ИУСН 411642.001 РЭ «Меры электрического сопротивления постоянного тока многозначные МС 3070»
Нормативные и технические документы, устанавливающие требования к мерам электрического сопротивления постоянного тока многозначным МС 3070
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.»
ГОСТ 23737-79 «ГСИ. Меры электрического сопротивления. Общие технические условия.» ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения электрического сопротивления»
МИ 1695-87 ГСИ. Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки.»
Технические условия ТУ 4225-041-16851585-2011»Меры электрического сопротивления постоянного тока многозначные МС 3070»
