| Номер в госреестре | 50282-12 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | FOD-7000 мод. FOD-7003, FOD-7004, FOD-7005 |
| Изготовитель | ООО "ТПК Волоконно-оптических приборов", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Рефлектометры оптические FOD-7000 моделей FOD-7003, FOD-7004, FOD-7005 (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелев-ского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры представлены следующими моделями:
- FOD-7003 - для одномодового оптического волокна на рабочие длины волн 1310 нм и 1550 нм;
- FOD-7004 - для многомодового оптического волокна на рабочие длины волн 850 нм и 1300 нм;
- FOD-7005 - для одномодового и многомодового оптического волокна на рабочие длины волн, соответственно, 1310 нм и 1550 нм, 850 нм и 1300 нм.
Конструктивно рефлектометры выполнены в прямоугольном корпусе в виде переносных приборов. Основные элементы управления рефлектометров расположены на передней панели. Рефлектометры позволяют проводить измерения ослабления и длины (расстояния) до мест неоднородностей и определение потерь в сростках оптических волокон методом обратного рассеяния. Рефлектометры позволяют записывать данные на COMPACT FLASH карту памяти (CF-карта) для последующего считывания в компьютер и обработки программами, соответствующими рекомендациям BELLCORE GR-196. FLASH карта имеет возможность сохранения результатов измерения не менее 1000 трасс. По заказу потребителя рефлектометры могут комплектоваться дополнительными адаптерами для подключения волоконнооптического кабеля с соединителями различных типов: FC, ST, SC, LC, универсальный 2,5 мм, универсальный 1,25 мм.
В состав каждой модели включен визуализатор (Fault Lokator) работающий на длине волны 635 нм, позволяющий оценить целостность волоконно-оптической линии.

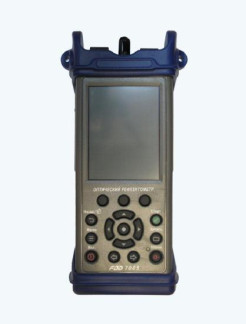

Передняя панель рефлектометров оптических FOD-7000 представлена на рисунке 1. Задняя панель рефлектометра с указанием места размещения знака утверждения типа и боковая панель рефлектометра с указанием места пломбирования представлены на рисунке 2.
Рисунок 2- рефлектометр оптический FOD-7000 -боковая и задняя панели, *- наклейка с пломбирующим эффектом,
**- место размещения наклейки знака утверждения типа
Программное обеспечение (далее по тексту - ПО), является встроенным в состав рефлектометра и выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометра. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений. Для ограничения доступа внутрь корпуса рефлектометра производится его пломбирование.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| М200 | Updater.exe | 1.0.15 | 99D94BAD | CRC32 |
Метрологически значимая часть ПО располагается в аппаратной части базового блока рефлектометра. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части базового модуля рефлектометра исключен конструктивно. Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:
- механизм передачи данных внутри транзакций;
- транзакции заканчиваются подтверждением их успешного завершения;
- направление и назначение данных внутри транзакции определяется уникальным идентификатором;
- целостность данных внутри транзакции проверяется с помощью расчета контрольной суммы по алгоритму CRC, которая является неотъемлемой частью самой транзакции.
Замена версии ПО с целью расширения сервисных возможностей прибора может производиться только в аккредитованных Сервис-центрах изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Метрологические и технические характеристики представлены в таблицах 2 и 3. Таблица 2
| Наименование характеристики | Значение характеристики для модели рефлектометра | ||
| FOD-7003 | FOD-7004 | FOD-7005 | |
| Тип волокна | одномодовое 9/125 мкм | многомодовое 50/125 мкм, | одномодовое 9/125 мкм многомодовое 50/125 мкм |
| Рабочие длины волн, нм | 1310+30; 1550+30 | 850+30; 1300+30 | 1310+30; 1550+30 850+30;1300+30 |
| Динамический диапазон измерений ослабления*, дБ, не менее ( при усреднении 3 мин, , по уровню 98 % от максимума шумов) | при длительности импульса 10 мкс: для длины волны 1310 нм: 25 для длины волны 1550 нм: 25 | при длительности импульса 1 мкс для длины волны 850 нм: 22 для длины волны 1300 нм: 22 | при длительности импульса 10 мкс: для длины волны 1310 нм: 25 для длины волны 1550 нм: 25 при длительности импульса 1 мкс для длины волны 850 нм: 22 для длины волны 1300 нм: 22 |
| Пределы допускаемой основной абсолютной погрешности при измерении ослабления, дБ | ДА= ±0,05-А, дБ где А - измеряемое ослабление, дБ | ||
| Диапазоны измеряемой длины, км | от 0 до 0,25; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 4; от 0 до 8; от 0 до 16; от 0 до 32; от 0 до 64, от 0 до 128; от 0 до 208 | ||
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | ДЬ = ±( 51 + LAn/n+510-5L) ; где 51 - 1,3 м в диапазонах от 0,25 км до 4 км; 2,5 м в диапазонах 8 км и 16 км; 6.0 м в диапазонах 32 км и 64 км; 10.0 м в диапазоне 128 км; 18.0 м в диапазоне 208 км. L - измеряемая длина, м; n- показатель преломления оптического волокна; ед. показателя преломления; An -погрешность, измерения показателя преломления оптического волокна, ед. показателя преломления. | ||
| Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности | 10 2 | 10 2 | 10 2 |
| * Динамический диапазон : разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. | |||
| Длительность зондирующих импульсов, нс | на длине волны 850 нм: 105-2нс; 30 5-2нс; 10010-10нс; ОАА+30 1 ааа+100 3 00 -30нс; 1000 -100нс на длине волны 1300 нм: 105-2нс; 30 5-2нс; 10010-10нс; ОАА+30 1 ААА+100 ОААА+300 3 00 -30нс; 1000 -100нс; 3 0 00 -300нс на длинах волн 1310 нм и 1550 нм: 105-2нс; 30 5-2нс; 10010-10нс; ОАА+30 1 ААА+100 ОААА+300 1 АААА+1000 300 -30нс; 1000 -100нс; 3000 -300нс; 10000 -1000нс | ||
Таблица 3
| Наименование характеристики | Значение характеристики |
| Электропитание осуществляется: | |
| - от Li-Ion аккумуляторной батареи напряжением, В | 14,4 |
| - от сети переменного тока через блок питания | |
| напряжением, В | 220±22 |
| частотой, Гц | 50±0,5 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (ДхШ*В), мм, не более | 230х110х70 |
| Масса рефлектометра, кг, не более | 0,9 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при +30 °С, без конденсации влаги, %, не более | от минус 10 до плюс 50 90 |
средств измерений наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора методом наклеивания.
Комплектность средства измерений представлена в таблице 4. Таблица 4
| Наименование | Количество, шт. |
| Рефлектометр оптический F0D-7000 моделей F0D-7003, F0D-7004, FOD-7005 (модель по выбору заказчика) | 1 |
| Блок питания | 1 |
| CF-карта (вставлена в рефлектометр) | 1 |
| Устройство для считывания данных с CF-карты | 1 |
| Программное обеспечение, содержащееся на CF-карте | 1 |
| Защитный резиновый кожух | 1 |
| Сумка для переноски | 1 |
| Руководство по эксплуатации АПБР.438180.7000РЭ | 1 |
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
Основные средства поверки:
1 Спектральная установка из состава рабочего эталона единицы средней мощности в волоконно-оптических системах передачи РЭСМ-ВС (ГР № 32837-06).
Основные метрологические характеристики:
Рабочий диапазон длин волн: 600+1700 нм.
Предел допускаемого значения основной погрешности измерений относительной спектральной характеристики опорного приемника (в спектральном диапазоне 800+1650 нм): 5 %.
Погрешность градуировки монохроматора по шкале длин волн: ± 1 нм.
2 Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310+30 нм, 1550+30 нм. Диапазон воспроизведения длины: 0,06 - 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,2+1 • 10-5L), где L - воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,02А, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины), м:
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.
3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ± 1,5 %.
«Рефлектометры оптические FOD-7000 моделей FOD-7003, FOD-7004, FOD-7005. Руководство по эксплуатации. АПБР.438180.7000РЭ» раздел 8, «Проведение измерений».
Нормативные документы, устанавливающие требования к рефлектометрам оптическим FOD-7000
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Технические условия ТУ 4381-008-85801186-11.
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184.
