| Номер в госреестре | 50285-12 |
| Наименование СИ | Спектрометры атомноэмиссионные |
| Обозначение типа СИ | SPECTROIL |
| Изготовитель | "Spectro Scientific", США; Фирма "Spectro Inc.", США (срок свидетельства: 31.05.2022 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 31.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-эмиссионные SPECTROIL (далее - спектрометры) предназначены для измерения массовой доли металлов и других элементов в маслах и смазках, в газотурбинных и дизельных топливах при диагностике машин и механизмов.
Принцип действия спектрометров основан на эмиссионном спектральном анализе. Для возбуждения эмиссионного спектра исследуемых элементов в пробе используется электрическая дуга, получаемая с помощью электрического разряда между стержневым и дисковым электродами. Пленка анализируемого материала наносится на дисковый электрод. Высокотемпературная электрическая дуга испаряет пробу, в результате чего образуется плазма. Эмиссионное излучение исследуемых атомов регистрируется оптической системой спектрометра, далее формируется эмиссионный спектр и определяются интенсивности спектральных линий.
Конструктивно спектрометр представляет собой моноблок, в котором расположены: источники питания, генератор электрической дуги, оптическая система, блоки усилителей, микропроцессорный блок, встроенный или внешний ПК для сбора и управления за работой спектрометра и регистрации результатов.
Оптическая система спектрометра включает полихроматор и систему стабилизации температуры с погрешностью ± 0,5° С. Круговая конструкция сдвоенной оптической системы Пашена-Рунге обеспечивает эффективный отбор исследуемых участков спектра. Фокусное расстояние 400 мм, вогнутая дифракционная решетка 2400 штрихов/мм, ширина входных щелей фотодетекторов 10 мкм дают возможность регистрировать эмиссионный спектр в диапазоне длин волн от 210 до 800 нм.
Спектрометры выпускаются двух моделей, которые отличаются конструкцией, габаритными размерами и массой. Модель Spectroil Q имеет корпус из листового металла и термо-пластика. Данная модель спектрометра рассчитана для использования в лабораторных условиях. Модель Spectroil M имеет полностью герметичный корпус из штамповочного железа с алюминиевыми панелями, обеспечивающий высокую защиту спектрометра от воздействия окружающей среды, электромагнитных помех и вибрации. Модель Spectroil M рассчитана для использования как в лабораторных условиях так и в цеховых и полевых условиях.
На обе модели спектрометра могут быть установлены несколько градуировок: для анализа машинных масел и смазок, охлаждающих жидкостей, воды, газотурбинных и дизельных топливах.
Управление работой спектрометров осуществляется для модели Spectroil Q от внешнего ПК, для модели Spectroil M от встроенного ПК.
Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на удаленный компьютер или принтер.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Oilmwindows | Oilmwindows | 5.0.7.10 | 68f1e93c4f2172ff0 cfddad9b9c11798 | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

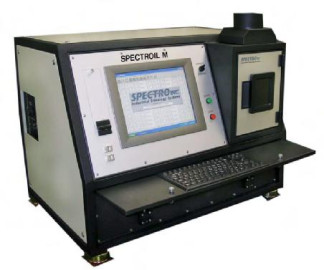

Фотографии внешнего вида спектрометров представлены на рисунке 1.
Места нанесения знака поверки
| Наименование характеристик | Значения характеристик для модели | |
| М | Q | |
| 1 | 2 | 3 |
| Диапазоны измерений массовой доли элементов, млн-1: | ||
| - Al, B, V, Fe, K, Si, Cd, Mn, Cu, Mo, Ni, Sn, Pb, Ag, Ti, Cr | от 1 до 1000 | |
| - Ba | от 5 до 6000 | |
| - Ca, Mg, Na, Zn | от 1 до 6000 | |
| - Li | от 1 до 500 | |
| - P | от 10 до 6000 | |
| - Sb, Bi, As, In, Co, Zr, W, Sr, Ce | от 1 до 100 | |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в диапазонах измерений: - от 1 до 100 млн-1 вкл. - св. 100 до 1000 млн-1 вкл. - св. 1000 до 6000 млн-1 вкл. | 10 5.0 3.0 | |
| Нестабильность выходного сигнала за 6 часов непрерывной работы, %, не более | 10 | |
| 1 | 2 | 3 | |
| Оптический диапазон длин волн, нм | от 210 до 800 | ||
| Параметры источника питания | |||
| напряжение, В, | 220±10 | ||
| частота, Гц | 50/60 | ||
| Г абаритные размеры, мм, не более | 775х635х700 | 660х400х740 | |
| Масса, кг, не более | 114 | 75 | |
| Условия эксплуатации: | |||
| о/'ч - температура окружающего воздуха, С | от 5 до 43 | ||
| - относительная влажность воздуха, %, не более | 90 | ||
наносится на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Спектрометр атомно-эмиссионный SPECTROIL | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 23-241-2012 | 1 |
осуществляется по документу МП 23-241-2012 «ГСИ. Спектрометры атомно-эмиссионные SPECTROIL. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец состава свинец в бензине ГСО 9312-2009;
- стандартные образцы массовой доли фосфора в нефтепродуктах ГСО 9663-2010, ГСО 8665-2010, ГСО 9672-2010;
- стандартный образец состава ионов магния ГСО 7445-98;
- стандартный образец состава ионов железа ГСО 7450-98;
- стандартный образец состава ионов меди ГСО 7444-98;
- стандартный образец состава ионов цинка ГСО 8211-2002;
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-эмиссионным SPECTROIL
Техническая документация изготовителя «SPECTRO Incorporated», США.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 15 |
| Поверителей | 7 |
| Актуальность данных | 18.11.2024 |
