| Номер в госреестре | 50299-12 |
| Наименование СИ | Контроллеры программируемые с модулями расширения |
| Обозначение типа СИ | FX (контроллеры) XT/XP (модули) |
| Изготовитель | "Johnson Controls Systems & Service GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Контроллеры программируемые серии FX с модулями расширения XT/XP (далее
- контроллеры), предназначены для измерения стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов термодатчиков и термопреобразователей сопротивления, регистрации, хранения и отображения измеренных значений и других параметров, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе пользовательских программ, и применяются для управления технологическими процессами отопления, вентиляции и кондиционирования воздуха, холодильных центров.
В состав контроллеров серии Контроллеры относятся к программируемым устройствам и имеют 2 исполнения - в корпусе со встроенным текстовым и графическим дисплеем и клавишной приставкой, либо с выносным блоком индикации MUI для настенного или панельного монтажа на DIN-рейку. Увеличение количества входов-выходов контроллера реализуется путем подключения к нему модулей расширения XT/XP.
Контроллеры серии FX имеют следующие модификации:
- FX 03 - без дисплея, конфигурируется с помощью переключателей на плате;
- FX 06, FX 07 -контроллеры с дисплеем (опция), 4-мя кнопками управления, встроенными часами реального времени, c 17 входами-выходами, имеется возможность передачи данных по GSM-каналу;
- FX 14-контроллер для монтажа на DIN-рейку, встроенным дисплеем (опция), 4-мя кнопками управления, встроенными часами реального времени, 29 входами-выходами;
- FX15 - контроллер для монтажа на DIN-рейку, 27 входами-выходами, встроенным или удаленным дисплеем, встроенными часами реального времени,
- FX16 -аналогичен по конструктивным и техническим характеристикам контроллеру FX15, может управлять группой до 15 контроллеров серии FX, имеет встроенный Web -сервер для конфигурирования и управления по сети.
Контроллеры серии FX, начиная с FX 06, имеют возможность передачи SMS-сообщений при наступлении запрограммированных событий, аналоговые выходы контроллеров FX 06, FX 07 и FX 14 с помощью перемычек конфигурируются как выходы напряжения постоянного тока от 0 до 10 В либо выходы с ШИМ (широтно-импульсной модуляцией частотой 100 Гц).
Контроллеры серии FX могут функционировать автономно или в составе систем диспетчеризации при помощи последовательной коммуникационной шины N2 Open, BACnet, LonWorks.
Модули расширения (XT - коммуникационный совместно с ХР - с каналами ввода-вывода аналоговых и дискретных сигналов) могут быть установлены рядом с контроллером на DIN-рейку, либо вынесены с максимальным удалением до 1200 м от контроллера. По локальной шине может быть подключено до 8 модулей расширения ХР и до 4 модулей XT.
В составе контроллеров имеются часы реального времени. Установку параметров часов (год, месяц, день, часы, минуты) можно провести либо с помощью кнопок управления на передней панели, либо с устройства верхнего уровня (при использовании в составе систем диспетчеризации), для контроллеров имеется возможность корректировки текущего времени.
б) контроллеры FX06 в) контроллеры FX07

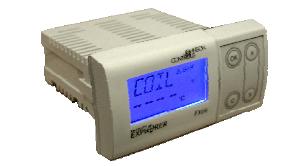

ж) модули расширения XT/XP Рисунок 1 - Фото общего вида контроллеров серии FX
ф
Конфигурация и настроечные параметры контроллеров и модулей расширения хранятся в ППЗУ, измерительная информация с меткой времени и другие полученные данные хранятся в ОЗУ с поддержкой питания от аккумулятора и/или встроенной литиевой батареи.
Программное обеспечение (ПО) контроллеров состоит из 2 частей - встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер, идентификационные данные которого описаны в таблице 1.
ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память контроллеров и модулей расширения в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «А» - по МИ 3286-2010). Метрологические характеристики измерительных каналов нормированы с учетом ВПО.
Внешнее программное обеспечение FX Tools Pro содержит инструментальные средства для работы с контроллерами (программы FX Builder, FX CommProN2Open FX CommProN2Bacnet и FX Loader) и позволяет выполнять
- FX Builder - конфигурирование и настройку параметров модулей ввода аналоговых сигналов (выбор количества используемых измерительных каналов, диапазонов измерений, типа подключаемого измерительного преобразователя (датчика) и др.), каналов связи; конфигурирование и настройку параметров выходных модулей (выбор количества используемых каналов, диапазонов выходных сигналов); создание и настройку программируемых функциональных и логических модулей управления, настройку интерфейса оператора, функций архивации данных и событий; тестирование сконфигурированного контроллера; установку паролей для защиты от несанкционированного доступа;
- FX Loader - загрузку программ и пользовательских приложений;
- FX CommPro N2, FX CommPro LON, FX CommPro BACNET - перенос программы в контроллер, а также является средством отладки работающего приложения в контроллере и отладки сети.
ПО верхнего уровня, указанное в таблице 1, обеспечивает ограничение прав доступа к настроечным параметрам и измерительной информации с помощью паролей в соответствии с заданными правами пользователя.
Таблица 1 - Идентификационные данные внешнего программного обеспечения контроллеров
| Наименование ПО | Идентификационное наименование ПО | Номер версии | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| Программное обеспечение FX Tools Pro | FX Builder FX CommPro N2 Open FX CommPro N2 Bacnet FX Loader | 5.4.9 5.4.1 5.4.1 4.1.1 | номер версии | не используется |
Начиная с модификации FX 06 имеется ключ для программирования контроллеров. Уровень защиты внешнего программного обеспечения контроллеров от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Метрологические характеристики каналов ввода-вывода аналоговых сигналов и счета импульсов контроллеров серии FX и модулей расширения XT/XP приведены в таблицах 2
4.
Таблица 2 - Основные метрологические характеристики контроллеров FX 03, FX 06, FX 07
| Наименование канала | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной абсолютной погрешности | Примечание |
| Канал измерения напряжения | от 0 до 10 В от 0,5 до 4,5 В | 10 бит (FX 03) 13 бит | ±0,1 В (FX 06) ±0,05 В ±0,05 В | Rвх 300 кОм |
| Канал измерения сопротивления от термопреобразователей сопротивления и термодатчиков по 2-хпроводной схеме подсоединения | НСХ типа Pt1000** (от -40 до +160 °С) | 10 бит (FX 03) 13 бит | ±0,5 °С ±1,0 °С (FX 06) | За исключением FX 03 |
| типа Ni1000 (JCI) (от -40 до +120 °C) | ± 0,5 °С ±1,0 °С (FX 06) | |||
| типа А99 (от -40 до +100 °С) | ± 0,5 °С | |||
| NTC 10 K (от -20 до +70 °С) | ± 0,5 °С | для контроллера FX 07 диапазон измерений от -40 до 150 °С | ||
| NTC 50 K (от -20 до +70 °С) | ± 0,5 °С | для контроллера FX 03 | ||
| Канал преобразования цифрового кода в напряжение постоянного тока | 13 бит | от 0 до 10 В | ± 0,1 В | !нагр< 10 мА |
Таблица 3 - Основные метрологические характеристики контроллеров FX 14, FX 15, FX 16
| Наименование канала | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной абсолютной погрешности | Примечание |
| Канал измерения напряжения и силы постоянного тока | от 0 до 20 мА* от 4 до 20 мА* от 0 до 10 В от 0,5 до 4,5 В | 16 бит 13 бит (FX 16) | ± 0,1 мА ± 0,1 мА ± 0,05 В ± 0,05 В | Rвх =100 Ом Rвх 300 кОм |
| Канал измерения сопротивления от термопреобразователей сопротивления и термодатчиков по 2-хпроводной схеме подсоединения | НСХ типа Pt1000 (от -50 до +160 °С) | 16 бит 13 бит (FX 16) | ±0,5 °С ±1,0 °С (FX 14) | Для входных сигналов с НСХ типа Pt1000 для контроллера FX 16 общий диапазон измерений от 50 до 605 °С |
| типа Ni1000 (JCI)* (от -45 до 120°С и от 20 до 287 °С) | ± 0,5 °С | |||
| типа Ni1000 (от -60 до +180 °C) | ±0,5 °С ±1,0 °С (FX 14) | |||
| типа А99 (от -50 до +100 °С) | ± 0,5 °С |
| Наименование канала | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной абсолютной погрешности | Примечание |
| NTC 10 K (от -40 до +150 °С) | ± 0,5 °С | за исключением контроллера FX 15 | ||
| Канал преобразования цифрового кода в напряжение и силу постоянного тока | 16 бит | от 0 до 10 В от 0 до 20 мА* от 4 до 20 мА* | ± 0,1 В ± 0,15 мА ± 0,15 мА | 1нагр< 10 мА Rm^^ 500 Ом |
| Канал счета импульсов | Импульсы типа «сухой контакт» частотой от 0 до 1 Гц для FX 15 и до 50 Гц для FX 14, FX 16 | - | ± 1 импульс за период счета | Импульсы типа меандр |
• *для контроллеров FX 15, FX 16
Таблица 4 - Основные метрологические характеристики модулей расширения ХР/ХТ
| Тип ИК | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной абсолютной погрешности | Примечание |
| напряжения, тока | от 0 до 20 мА от 0 до 10 В | 13 бит | ± 0,1 мА ± 0,05 В | Rвх =100 Ом Rвх 300 кОм |
| Канал измерения сопротивления от термопреобразователей сопротивления и термодатчиков по 2-хпроводной схеме подсоединения | НСХ типа Pt1000 (от -50 до +200 °С) типа Ni1000 (JCI) (от -45 до 120°С и от 21 до 288 °С) типа Ni1000* (от -50 до +150 °C) типа А99 (от -50 до +100 °С) | 13 бит | ± 1,0 °С | Для входных сигналов с НСХ типа Pt1000 имеются поддиапазоны от 20 до 150 °С; от -40 до 50 °С; от -20 до 100 °С; от 0 до 40 °С |
| Канал счета импульсов | Импульсы типа «сухой контакт» частотой от 0 до 25 Гц | - | ± 1 импульс за период счета | Длительность импульса и паузы не менее 20 мс |
| ИК выхода аналоговых сигналов | 11 бит | от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ± 0,1 В ± 0,15 мА ± 0,15 мА | Сопротивление нагрузки аналоговых выходов (0/4-20) мА - не более 500 Ом, по выходу (0-10) В - ток не более 10 мА |
*только для модулей расширения XTM
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды на каждые 10 °С не превышают половины основной.
Погрешность ведения времени внутренних часов контроллеров не более 1 с/сут.
Рабочие условия применения:
- рабочий диапазон температур применения, °С
контроллеров модулей расширения
- относительная влажность
- температура хранения
влажность
таблица 5 от 0 до 50
от 10 до 90% без конденсации; от минус 40 до плюс 70 °С;
(для FX 03, FX 15FX 16 от -20 °С) от 5 до 95% без конденсации
Таблица 5 Технические характеристики контроллеров
| Модификация контроллера | FX 03 | FX 06 | FX 07 | FX 14 | FX 15, FX 16* |
| Габаритные размеры, мм, не более | 145x145x57 | 85х44х77 | 108х145х49 108х145х62 (с дисплеем) | 142х215х49 142х215х66 (с дисплеем) | |
| Напряжение питания (по заказу) | Напряжением 230 В±15 % переменного тока частотой (50±1) Гц Напряжением 24 В переменного тока частотой (50±1) Гц либо постоянного тока | ||||
| Потребляемая мощность | 10 В-А | 7 В-А | 17 ВА | 19,5 ВА | 15 ВА |
| Рабочая температура применения | От 0 до 50 °С | От -20 до 50 °С | |||
| Масса, кг, не более | 0,6 | 0,5 | 0,6 | 0,75 | |
Примечание -
*По заказу возможно исполнение контроллеров FX 15 и FX 16 для расширенного температурного диапазона применения - от минус 40 до плюс 60 °С (.рабочий диапазон температур для встроенного дисплея до минус 20 °С).
Габаритные размеры модулей расширения, мм, не более 70х118х57 Масса модулей расширения, кг от 0,12 до 0,26
Знак утверждения типа наносится на титульный лист документа «Контроллеры программируемые серии FX с модулями расширения XT/XP. Руководство по эксплуатации» типографским способом
В комплект поставки входят:
- контроллер в заказной конфигурации;
- комплект технической документации;
- упаковка.
Поверка осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденной ВНИИМС 16 июня 1999 г.
Перечень основного поверочного оборудования:
- калибратор многофункциональный MC-5R,
пределы допускаемой основной погрешности
±(0,02% показ.+1,0 мкА) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 25 мА, ±(0,02 % показ. + 1,5 мкА) - в режиме измерения силы постоянного тока в диапазоне от минус 100 до 100 мА;
± (0,02 % показ.+ 0,1 мВ) в режиме воспроизведения напряжения постоянного тока в диапазоне от минус 12 до 12 В, ± (0,02 % показ.+ 0,25 мВ) в режиме измерения напряжения постоянного тока в диапазоне от минус 30 до плюс 30 В;
- магазин сопротивлений МСР-60М кл. т.0,02.
Сведения о методиках (методах) измерений. Методы измерений изложены в документе «Контроллеры программируемые серии FX с модулями расширения XT/XP. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к контроллерам программируемым серии FX с модулями расширения XT/XP
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
