| Номер в госреестре | 50301-12 |
| Наименование СИ | Весы электронные крановые |
| Обозначение типа СИ | МК |
| Изготовитель | ООО "МегаВес", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

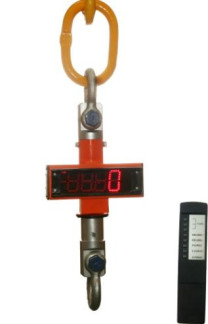

Весы электронные крановые МК (далее - весы) предназначены для статических измерений массы грузов, транспортируемых кранами, тельферами и другими подъемными устройствами.
Принцип действия весов состоит в том, что под действием подвешенного к весам груза происходит деформация упругого элемента, что приводит к разбалансу тензорезистор-ного моста. Сигнал разбаланса моста поступает в аналого-цифровой преобразователь, обрабатывается микроконтроллером и затем поступает в индикатор для последующей обработки и индикации результатов измерения.
Конструкция весов состоит из грузоприемного устройства, весоизмерительного датчика, защитного корпуса, индикатора, аккумуляторной батареи и устройства для подвешивания весов. Грузоприемное устройство представляет собой крюк и служит для подвеса грузов.
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля;
- устройство выборки массы тары;
- устройство контроля степени заряженности аккумуляторной батареи.
- устройство автоматической корректировки показаний весов в зависимости от температуры окружающей среды.
12 модификации весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления, габаритными размерами и массой.
Весы выпускаются в следующих вариантах исполнений:
- весы со встроенным индикатором и устройством дистанционного управления, которое позволяет дистанционно использовать устройство выборки массы тары (в обозначении весов указывается буква «С»);
- весы с внешним индикатором, оснащенные радио модулем и клавишами управления (в обозначении весов указывается буква «Д»);
- весы со встроенным индикатором в облегченном защитном корпусе и устройством дистанционного управления (в обозначении весов указывается буква «Л»).
Внешний индикатор весов в исполнении «Д» имеет последовательный интерфейс RS-232C для подключения к персональному компьютеру.
Обозначение весов МК-ХВ, где
МК - весы электронные крановые МК;
Х - максимальная нагрузка в килограммах;
В - вариант исполнения весов.
Весы МК-ХС с пультом дистанционного управления.
Весы МК-ХЛ с пультом дистанционного управления.
Маркировка весов электронных крановых МК-ХД
Маркировка весов электронных крановых МК-ХЛ Маркировка весов электронных МК-ХС
Рисунок 2 Маркировка весов электронных крановых МК
Маркировка весов выполнена в виде:
а) разрушаемой при удалении фирменной наклейки, закрепленной на грузоприемном устройстве, для весов в исполнении «Д» и «С», на которой нанесено:
- торговая марка изготовителя;
- модификация весов;
- класс точности;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочное деление (e);
- действительная цена деления d;
- знак утверждения типа;
- серийный номер весов;
- версия программного обеспечения;
б) разрушаемой при удалении фирменной наклейки, закрепленной на внешнем индикаторе, для весов в исполнении «Д» или на встроенном индикаторе, для весов в исполнении «Л», на которой нанесено:
- торговая марка изготовителя;
- модификация весов;
- класс точности;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочное деление (e);
- действительная цена деления d;
- знак утверждения типа;
- серийный номер весов;
- версия программного обеспечения.
В весах предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:
1) Весы снабжены программным несбрасываемым счетчиком, показания которого увеличиваются на единицу автоматически при каждой юстировке (рисунок 3).
Процедура проверки показания счетчика:
Для исполнения «С» и исполнения «Л»: нажать кнопку «Тара», держать до появления числа «7», затем отпустить. На электронном табло весов высветятся сначала номер версии
программного обеспечения, затем контрольная сумма, далее содержимое счетчика числа юс-тировок;
Для варианта исполнения «Д»: после включения весов зажать кнопку «ТАРА» на индикаторе, держать до появления числа «7», затем отпустить. Далее одновременно нажать кнопки [>Р. На электронном табло индикатора высветятся сначала номер версии программного обеспечения, затем контрольная сумма, далее содержимое счетчика числа юстировок.
Исполнение МК-ХД
| • | ||
Исполнение МК-ХЛ
Рисунок 3. Индикация кода юстировки
2) Для защиты конструкции весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются (рисунок 4).
Место нанесения оттиска поверительног клейма для варианта исполнения «С» Рисунок 4. Схема пломбировки от несанкционированного доступа и обозначение места для
Место нанесения оттиска поверительного клейма для варианта исполнения «Л»
Место нанесения оттиска поверительного клейма для варианта исполнения «Д»
Место нанесения оттиска поверительного клейма на внешнем индикаторе для варианта исполнения «Д»
нанесения оттиска клейма.
В весах используется встроенное программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано, загружено или прочитано после поверки без нарушения пломбы (рисунок 4).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение | МК | 172 | 8217 | CRC 16 |
Идентификация программы: номер версии программного обеспечения, контрольная сумма исполняемого кода отображается на дисплее индикатора при вызове через меню пользователя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Класс точности весов по ГОСТ Р 53228-2008 .....................................средний
Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 2.
Таблица 2
| Обозначение весов | Min, кг | Max, т | d II к | n | Интервалы взвешивания | Пределы допускаемой погрешности при поверке, кг |
| МК-600Л | 4 | 0,6 | 0,2 | 3000 | от 4 кг до 100 кг вкл. св. 100 кг до 400 кг вкл. св. 400 кг до 600 кг вкл. | ± 0,1 ± 0,2 ± 0,3 |
| МК-1000Л | 10 | 1,0 | 0,5 | 2000 | от 10 кг до 250 кг вкл. св. 250 кг до 1000 кг вкл. | ±0,25 ±0,5 |
| МК-1500С | 10 | 1,5 | 0,5 | 3000 | от 10 кг до 250 кг вкл. св. 250 кг до 1 т вкл. св. 1 т до 1,5 т вкл. | ± 0,25 ± 0,5 ± 0,75 |
| МК-2000С МК-2000Л МК-2000Д | 20 | 2 | 1,0 | 2000 | от 20 кг до 500 кг вкл. св. 500 кг до 1 т вкл. | ± 0,5 ± 1,0 |
| МК-3000С МК-3000Л МК-3000Д | 20 | 3 | 1,0 | 3000 | от 20 кг до 500 кг вкл. св. 500 кг до 2 т вкл. св. 2 т до 3 т вкл | ± 0,5 ± 1,0 ± 1,5 |
| МК-5000С МК-5000Д | 40 | 5 | 2,0 | 2500 | от 40 кг до 1 т вкл. св. 1 т до 4 т вкл. св. 4 т до 5 т вкл | ± 1,0 ± 2,0 ± 3,0 |
| МК-6000С МК-6000Д | 40 | 6 | 2,0 | 3000 | от 40 кг до 1 т вкл. св. 1 т до 4 т вкл. св. 4 т до 6 т вкл | ± 1,0 ± 2,0 ± 3,0 |
| МК-10000С МК-10000Д | 100 | 10 | 5,0 | 2000 | от 100 кг до 2,5 т вкл. св. 2,5 т до 10 т вкл. | ± 2,5 ± 5,0 |
| МК-15000Д | 100 | 15 | 5,0 | 3000 | от 100 кг до 2,5 т вкл. св. 2,5 т до 10 т вкл. св. 10 т до 15 т вкл | ± 2,5 ± 5,0 ± 7,5 |
| МК-20000С МК-20000Д | 200 | 20 | 10 | 2000 | от 200 кг до 5 т вкл. св. 5 т до 20 т вкл. | ± 5,0 ± 10 |
| МК-30000Д | 200 | 30 | 10 | 3000 | от 200 кг до 5 т вкл. св. 5 т до 20 т вкл. св. 20 т до 30 т вкл | ± 5,0 ± 10 ± 15 |
| МК-50000Д | 400 | 50 | 20 | 2500 | от 400 кг до 10 т вкл. св. 10 т до 40 т вкл. св. 40 т до 50 т вкл | ± 10 ± 20 ± 30 |
Предел допускаемого размаха..............................................................|mpe|
Диапазон устройства первоначальной установки нуля, не более.......20 % от Max
Максимальный диапазон устройства выборки массы тары................от 0 до Max
Г абаритные размеры и масса весов не превышает значений приведенных в таблице 3.
Условия эксплуатации:
- предельные значения температуры, °С, (Tmin, Tmax)..........................минус 30, + 70
- относительная влажность при температуре 35 °С, %.............................................80
Таблица 3
| Обозначение весов | Г абаритные размеры: длина, ширина, высота, мм, не более | Масса, кг, не более |
| МК-600Л | 350,250,180 | 5 |
| МК-1000Л | 420,250,180 | 5 |
| МК-1500С | 420,250,180 | 8 |
| МК-2000С | 850,280,240 | 15 |
| МК-2000Д | 850,280,240(*) | 15(*) |
| МК-2000Л | 850,280,240 | 7 |
| МК-3000С | 850,280,240 | 15 |
| МК-3000Л | 850,280,240 | 9 |
| МК-3000Д | 850,280,240(*) | 15(*) |
| МК-5000С | 750,280,190 | 12 |
| МК-5000 Д | 750,240,190 (*) | 11 (*) |
| МК-6000С | 970,280,260 | 31 |
| МК-6000Д | 970,280,260(*) | 31(*) |
| МК-10000С | 970,280,200 | 27 |
| МК-10000 Д | 970,240,200 (*) | 26 (*) |
| МК-15000 Д | 1350,280,330(*) | 69(*) |
| МК-20000С | 1220,280,200 | 50 |
| МК-20000 Д | 1220,240,200 (*) | 49 (*) |
| МК-30000 Д | 1470,240,330 (*) | 55 (*) |
| МК-50000 Д | 1670,240,330 (*) | 80 (*) |
| Внешний индикатор для варианта исполнения «Д» | 385,145,65 | 1,1 |
| (*) - габаритные размеры и масса весов без внешнего индикатора | ||
Питание весов от встроенной батареи никель-кадмиевых аккумуляторов напряже-
нием, В
- для вариантов исполнений «Л» и «Д»......................................................... 6
- для варианта исполнений «С»................................................................9,6
Время установления показаний, с, не более................................................. 5
Дальность действия радио модуля для варианта исполнения «Д», м................. 100
Дальность действия пульта дистанционного управления для вариантов исполнений
«С» и «Л», м...................................................................................................8
Мощность, потребляемая от сети переменного тока при заряде, Вт, не более:
- для вариантов исполнений «Л» и «Д».....................................................10
- для варианта исполнений «С»..............................................................20
Вероятность безотказной работы за 2000 ч...............................................0,9
Средний срок службы весов, лет............................................................8
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом. Для варианта исполнения «Д» знак утверждения типа наносится на фирменную наклейку, закрепленную на грузоприемном устройстве весов и на внешнем индикаторе, фотохимическим способом. Для варианта исполнения «Л» знак утверждения типа наносится на фирменную наклейку, закрепленную на встроенном индикаторе, фотохимическим способом. Для варианта исполнения «С» знак утверждения типа наносится на фирменную наклейку, закрепленную на грузоприемном устройстве весов, фотохимическим способом.
| Наименование | Кол-во | Примечание |
| Весы электронные крановые МК | 1 шт | |
| Устройство дистанционного управления | 1 шт. | для исполнения «С» и исполнения «Л» |
| Внешний индикатор | 1 шт. | для исполнения «Д» |
| Зарядное устройство | 1 шт. | |
| 2 шт. | для исполнения «Д» | |
| Руководство по эксплуатации: - 405017.017 РЭ для исполнения «С» - 405017.018 РЭ для исполнения «Д» - 405017.019 РЭ для исполнения «Л» | 1 экз. |
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 и разделом «Поверка» Руководства по эксплуатации:
- 405017.017 РЭ для исполнения «С»;
- 405017.018 РЭ для исполнения «Д»;
- 405017.019 РЭ для исполнения «Л».
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений
приведены в Руководствах по эксплуатации «Весы электронные крановые МК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам электронным крановым МК
1. ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. ТУ 4274-001-56316181-2012 «Весы электронные крановые МК. Технические условия».
осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
| Зарегистрировано поверок | 5680 |
| Поверителей | 138 |
| Актуальность данных | 07.12.2024 |
