Весы электронные морские U13702, U23712, U23722, 50302-12

Назначение

Весы электронные морские моделей U13702, U23712, U23722 (далее - весы) предназначены для определения массы продукции.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройство, основной весоизмерительный датчик, компенсационный весоизмерительный датчик, входящий в блок компенсации качки и влияния изменения гравитации. Индикатор обеспечивает электрическое питание датчиков, аналого-цифровое преобразование их выходных сигналов, обработку и индикацию результатов измерений.

Индикаторы могут оснащаться установочным кронштейном, в нижней части которого имеются три крепежных отверстия.

Индикаторы выполняются в стальном или алюминиевым корпусе со встроенным ЖК-дисплеем с диагональю 16 мм или светодиодным дисплеем с диагональю 14 мм.

Весы U13702, U23712, U23722 отличаются типом электропитании: питание весов U13702 осуществляется от сети переменного тока, питание весов U23712 - от сети постоянного тока, питание весов U23722 - от аккумуляторной батареи.

Весы комплектуются одним из весоизмерительных устройств: U85512-000,

U85515-150, U85515-100, U85516-100, U85517-100, отличающихся диапазонами взвешивания, габаритными размерами, массой.

Весы оснащены устройствами, приведенными в таблице 1.

Таблица 1

Весы реализуют функцию вычисления количества взвешиваемых предметов или функцию определения пиковых значений результатов взвешивания (активация функции производится фирмой-изготовителем или авторизованным сервисным центром).

Весы оснащаются следующими устройствами/функциями по специальному заказу:

-    печати результатов измерений;

-    передачи выходных сигналов;

-    устройством включения/выключения питания для весов, оснащенных аккумуляторными батареями;

-    защищенными интерфейсами последовательной передачи данных (в соответствии с T.2.3.6 ГОСТ 53228-2008): RS232, RS485, интерфейсом цифрового ввода/вывода.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок следующими средствами:

1)    Отключение функции изменения установленных регулировок путем установки выключателя режима юстировки, расположенного внутри корпуса индикатора в нижней его части, в положение ВЫКЛ.

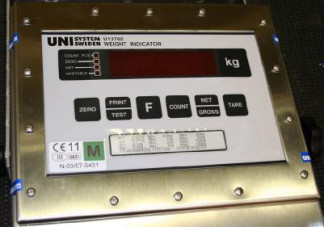

2)    Пломбировка контрольной этикеткой отверстия, через которое осуществляется доступ к выключателю режима юстировки (рис.1).

3)    Пломбировка контрольной этикеткой корпуса индикатора (рис. 2). В нижней части корпуса индикатора пломбируются не использованные выводы.

4)    Пломбировка корпуса блока компенсации качки и влияния изменения гравитации

Контрольная этикетка

Контрольная этикетка

Место расположения пломбы изготовителя

Рисунок 3 - Пломбировка блока компенсации качки и влияния изменения гравитации.

Рисунок 6 - Маркировка весов, приведенная в табличке, расположенной под дисплеем индикатора

Маркировка весов производится на индикаторе и на табличке, расположенной под дисплеем индикатора, на которой нанесено:

-    класс точности;

-    обозначение типа весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочное деление (e);

-    знак утверждения типа;

-    знак соответствия требованиям основных директив ЕС;

-    серийный номер весов;

-    маркировка утверждения типа в ЕС (не обязательна на территории РФ).

Доступ к табличке возможен только после вскрытия корпуса индикатора.

Программное обеспечение

В весах, оснащенных интерфейсом связи, используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

В весах без интерфейса связи используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, обработке и представлению измерительной информации.

Таблица 2- Идентификационные данные ПО

Идентификация программы осуществляется путем просмотра номера версии программного

обеспечения во время прохождения теста после включения весов.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 для весов без интерфейса связи.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности:

1.    Класс точности весов по ГОСТ Р 53228-2008 .........................................средний

2.    Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погреш

ности весов (mpe) при поверке приведены в таблице 3. Таблица 3

3.    Предел допускаемого размаха...............................................................|mpe|

4.    Диапазон устройства выборки массы тары, кг..................................от 0 до Мах

5.    Диапазон устройства первоначальной установки нуля не превышает.......20 % Мах

6.    Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает...................................................................................4 % Мах

7.    Условия эксплуатации:

-    предельные значения температуры (Tmin, Tmax), °С......................минус 10, + 40

-    относительная влажность воздуха при 35 °С (без конденсации), %, не более.. 80

8.    Параметры электропитания:

1) электропитание от сети переменного тока:

-    напряжением, В..............................................................от 200 до 250

-    частотой, Гц......................................................................от 50 до 60

2 ) электропитание от аккумуляторной батареи напряжением, В.......................12

3) электропитание от сети постоянного тока, В..............................от 11 до 29

9.    Г абаритные размеры весоизмерительного устройства (длина, ширина, высота), мм, не более:

-    U85512-000................................................................................................ 286,345,127;

-    U85515-150...................................................................... 348,415,127;

-    U85515-100, U85516-100, U85517-100 .................................... 500,600,127.

10.    Габаритные размеры индикаторов, (длина, ширина, высота), мм, не более:

-    U13702, U23712................................................................ 206,217,85;

-    U23722.......................................................................... 206,217,160.

11.    Масса весоизмерительного устройства, кг, не более

-    U85512-000......................................................................................................... 12,8;

-    U85515-150............................................................................. 19,8;

-    U85515-100, U85516-100, U85517-100 ........................................... 20,8.

12.    Масса индикаторов, кг, не более

-    U13702, U23712...........................................................................5.2;

-    U23722......................................................................................8.2.

13.    Средняя наработка до отказа при средней загрузке средства измерений 8 часов в сутки, ч............................................................................2000.

14.    Средний срок службы весов, лет................................................................10

Знак утверждения типа

Знак утверждения типа наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Весы в сборе    1 шт.

Руководство по эксплуатации    1 экз.

Поверка

осуществляется в соответствие с приложением Н «Методика поверки весов» ГОСТ Р 53228-2008 и разделом 7 документа «Весы электронные морские моделей U13702, U23712, U23722. Руководство по эксплуатации».

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений

приведены в «Весы электронные морские моделей U13702, U23712, U23722. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным морским моделей U13702, U23712, U23722

1.    ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

3.    Техническая документация изготовителя.

Рекомендации к применению
