| Номер в госреестре | 50303-12 |
| Наименование СИ | Вискозиметры чашечные |
| Обозначение типа СИ | 243/II/4 |
| Изготовитель | Компания "ERICHSEN GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Вискозиметры чашечные модели 243/II/4 (далее — вискозиметры) предназначены для измерения вязкости ньютоновых жидкостей и жидкостей с приближающимся к ним свойствами.
Принцип действия вискозиметра чашечного основан на определении времени непрерывного истечения определенного объема (100 мл) испытуемой жидкости через отверстие сопла. Вискозиметр представляет собой резервуар из анодированного алюминия, имеющий форму воронки с соплом из нержавеющей стали диаметром 4 мм и желобом для стекания излишков жидкости. Также в состав вискозиметра входят: секундомер с семипозиционным дисплеем и термометр. Вискозиметр предназначен для измерения условной вязкости жидкостей в лабораторных и производственных условиях.

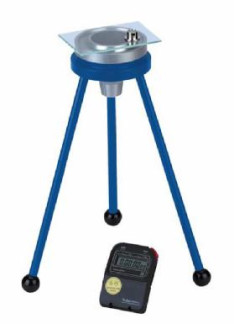

Рис. 1. Вид вискозиметра.
Таблица 1.
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость резервуара вискозиметра, мл | 100 |
| Диаметр сопла, мм | 4 |
| Диапазон измерений кинематической вязкости, мм2/с | от 90 до 682 |
| Пределы допускаемой относительной погрешности времени истечения жидкости, % | ± 3 |
| Рабочая температура образца жидкости, °С | от 10 до 35 |
| Габаритные размеры вискозиметра, мм, не более: диаметр высота | 92 68 |
| Масса вискозиметра, г, не более | 410 |
| Условия эксплуатации: - температура окружающего воздуха, °С - диапазон относительной влажности, % | от 10 до 35 от 35 до 65 |
| Срок службы, лет | 50 |
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и на вискозиметр в виде наклейки.
| Наименование | Характеристики | Кол-во |
| Вискозиметр чашечный 243/II/4 | 1 шт. | |
| Стеклянный лист (крышка) | 1 шт. | |
| Штатив | Исполнение в виде треноги, подходит для всех вышеназванных чашечных вискозиметров, с ватерпасом | 1 шт. |
| Оболочка для темперирования | 1 шт. | |
| Термометр по DIN 12755 | диапазон от 0 до 50 °C, погрешность ± 0,2 °C | 1 шт. |
| Цифровой секундомер | 7-значный ЖК-дисплей. Макс. диапазон воспроизведения: 9 часов 59 мин 59,99 сек. Погрешность ± 0,01 с. Высота цифр: 8 мм; работает от двух кнопок. | 1 шт. |
| Номограмма вязкости | Для считывания различных шкал вязкости, напр., DIN, Ford, ISO и т.п. и преобразования в абсолютную вязкость, а также для температурных корректировок величин измерений | 1 экз. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП 2302-0054-2012 | 1 экз. |
осуществляется по МП 2302-0054-2012 «Вискозиметр чашечный модели 243/II/4 компании «ERICHSEN GmbH&Co.KG», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в марте 2012 г.
Основные средства поверки:
Государственные стандартные образцы вязкости жидкости типа РЭВ, ГСО 8594-2004, 85972004, 8598-2004 (с границами относительной погрешности при Р=0,95 ± 0,2 %) условная вязкость которых определяется по номограмме вязкости (см. Приложение 1) для сопла диаметром 4 мм.
Методы измерения изложены в руководстве по технической эксплуатации «Вискозиметр чашечный (прибор для определения вязкости) Модель 243/П/4».
Нормативные и технические документы, устанавливающие требования к вискозиметрам чашечным модели 243/II/4
1. ГОСТ 9070-75 «Вискозиметры для определения условной вязкости лакокрасочных материалов. Технические условия»
2.Техническая документация компании «ERICHSEN GmbH&Co.KG», Германия.
вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 15 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
