| Номер в госреестре | 50306-12 |
| Наименование СИ | Контроллеры управления |
| Обозначение типа СИ | КАТРОН |
| Изготовитель | ООО НПП "ДонКонт", г.Ростов-на-Дону |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Контроллеры управления КАТРОН предназначены для измерения напряжения и силы тока источников постоянного тока, напряжения потенциала.
Принцип действия контроллера основан на преобразовании аналоговых измерительных сигналов, полученных от первичных преобразователей, в соответствующий код с последующей передачей последнего на ПЭВМ с ПО верхнего уровня, где происходит обработка и представление результатов измерений.
Контроллер управления КАТРОН предназначен для управления силовой частью станции катодной защиты (далее - СКЗ), контроля и стабилизации выходных параметров -ток, защитный потенциал. КАТРОН обеспечивает считывание показаний со счётчиков электроэнергии - Меркурий 200, ЦЭ6827М1, ЦЭ6827М и ЦЭ6822. Осуществляет контроль заданных параметров и оповещение о выходе заданных параметров, за установленные пределы, по сотовым каналам связи GSM.
Контроллер управления КАТРОН изготавливается в двух модификаций:
КАТРОН-ПИКЕТ - контроллер с автономным питанием, который обеспечивает только измерение напряжения защитного потенциала без возможности подключения счетчика электроэнергии;
КАТРОН-СКЗ - контроллер обеспечивает измерение напряжения защитного потенциала, измерение выходного напряжения СКЗ, измерение силы тока СКЗ, обмен данным со счетчиками электроэнергии.
Контроллер относится к восстанавливаемым, обслуживаемым изделиям.

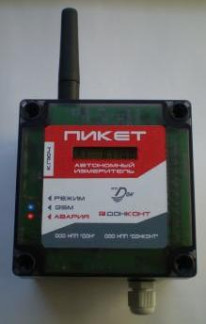

Внешний вид контроллера управления КАТРОН в двух модификациях показан на рисунке 1.
Места нанесения пломбировки схематично представлены на рисунке 2
OOOOOOOOOOOOOOOD
ооооооа
оооооооо
«fcJ-ElP
"ол ГЪшо --нИцгу! !
о а
° О ° □
между платой и корпусом контроллера клеится саморазрушающаяйся наклейка, ограничивающая доступ к цепям, влияющим на метрологические характеристики контроллера
на плату управления устанавливается кожух, который пломбируется саморазрушающейся
наклейкой
а) КАТРОН-ПИКЕТ а) КАТРОН-СКЗ
Рисунок 2
Программное обеспечение (ПО) контроллера представляет собой две независимых друг от друга программы (программы верхнего уровня): «Стел-К» и «Katron Service».
«Katron Service» предназначена для первоначальной настройки, конфигурирования и чтения данных контроллеров управления КАТРОН.
«Стел-К» предназначен для автоматизации электрохимической (катодной) защиты подземных металлических сооружений от коррозии на предприятиях нефтяного, газового, химического, энергетического и промышленного комплексов, а также коммунального хозяйства, обслуживающих городские коммуникации, подземные трубопроводы тепловых и газовых сетей, а также для измерения величины аналоговых сигналов от датчиков и внешних устройств.
Идентификационные данные программного обеспечения указаны в таблице 2
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Katron Service» | «Katron Service» | 2.0.0.25 | 59AC0E792721CDF636 7460532FD78D16 | MD5 |
| «Стел-К» | АПК «Стел-К» | 0.9.0.309 | 630F50CC9CF2E31BCC 72118161277F4F | MD5 |
Уровень защиты ПО соответствует уровню «С» согласно МИ 3286-2010. ПО контроллеров и измеренные данные достаточно защищены от преднамеренных и не преднамеренных изменений при помощи специальных средств защиты.
Метрологические и технические характеристики контроллера управления КАТРОН представлены в таблице 3 Таблица 3
| Наименование характеристики | КАТРОН-СКЗ | КАТРОН-ПИКЕТ |
| Диапазон измерения силы постоянного тока, А | от 1 до 100 | - |
| от 1 до 300 | - | |
| Предел относительной погрешности измерения силы постоянного тока, %. | ±1 | - |
| Диапазон измерения напряжения постоянного тока, В | от 1 до 100 | - |
| Предел относительной погрешности измерения напряжения постоянного тока, %. | ±1 | - |
| Диапазон измерения напряжения защитного потенциала, В | от 0,5 до 4,9 | от 0,5 до 4,9 |
| Предел относительной погрешности измерения напряжения защитного потенциала, %. | ±1 | ±1 |
| Время готовности контроллера к работе, с, не более | 60 | 60 |
| Напряжение питания, В | =12 ±0,5 | =12 ±0,5 |
| Г абаритные размеры, мм* | 135х120х60 | 120х120х77 |
| Масса, кг, не более | 2 | 2 |
| Средняя наработка на отказ, ч | 100000 | 100000 |
* Г абаритные размеры указаны без учета коммутирующих элементов.
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографской печатью и на корпус контроллера методом наклейки в составе шильдика.
| № | Наименование | Ед. измерения | Количество |
| 1 | Контроллер управления УКЗТ | шт. | 1 |
| 2 | Внешняя антенна GSM/ | шт. | 1 |
| 3 | Руководство по эксплуатации (на CD-диске) | шт. | 1 |
| 4 | Паспорт | шт. | 1 |
осуществляется по документу ТЛИБ.421243.001 МП «Контроллеры управления КАТРОН.
Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростовский ЦСМ» «_» февраля 2012г.
Основные средства поверки:
- мультиметр-калибратор U1401A (Госреестр № 41729-10);
- вольтметр универсальный цифровой GDM-8246 (Госреестр № 34295-07);
- мера напряжения и тока E3612A (Госреестр № 26947-04).
1. Контроллеры управления КАТРОН-СКЗ. Руководство по эксплуатации. ТЛИБ.421243.001 РЭ.
2. Контроллеры управления КАТРОН-ПИКЕТ. Руководство по эксплуатации. ТЛИБ.421243.001-01 РЭ
Нормативные и технические документы, устанавливающие требования к контроллерам управления КАТРОН:
ТЛИБ.421243.001 ТУ Контроллер управления КАТРОН. Технические условия
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 617 |
| Поверителей | 8 |
| Актуальность данных | 09.12.2024 |
