Номер в госреестре | 50307-12 |
Наименование СИ | Нивелиры |
Обозначение типа СИ | AL120, AL132 |
Изготовитель | "Beijing Bofei Instrument Co., Ltd.", Китай |
Год регистрации | 2012 |
Срок свидетельства | 29.06.2017 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Нивелиры AL120, AL132 (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по нивелирным рейкам.
Конструктивно нивелир выполнен в виде единого оптико-механического блока, в состав которого входят зрительная труба с автоматическим компенсатором, вертикальная осевая система с горизонтальным лимбом для измерений горизонтальных углов и трегер.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему.
Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным рейкам, установленным на каждых двух последовательных точках, находящихся на одной линии и образующей нивелирный ход.
Модели нивелиров отличаются пределами допускаемой средней квадратической погрешности измерений превышения на 1 км двойного хода, увеличением зрительной трубы и диаметром объектива.

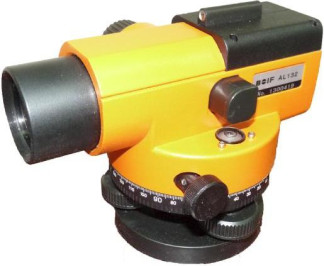

Внешний вид нивелира и место размещения наклейки приведены на рисунке 1. Внешний вид футляра и схема размещения нивелира в футляре приведены на рисунке 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Примечание * - обозначения места для размещения наклейки Рисунок 1 - Внешний вид и место размещения наклейки нивелира
Метрологические и технические характеристики нивелиров приведены в таблице 1. Таблица 1_
Наименование метрологических и технических характеристик | Значение характеристик для модели | |
AL120 | AL132 | |
Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм | 2,5 | 1,5 |
Пределы допускаемой систематической составляющей погрешности компенсатора на 1' наклона оси нивелира | ± 0,5" | |
Увеличение зрительной трубы, не менее | 20х | 32х |
Диаметр объектива, мм, не менее | 35 | 40 |
Угол поля зрения зрительной трубы, не менее | 1,5° | |
Наименьшее расстояние визирования зрительной трубы, м | 0,5 | |
Коэффициент нитяного дальномера | 100 ± 1 | |
Диапазон работы компенсатора | ± 15' | |
Цена деления круглого уровня | 8'/2 мм | |
Цена деления лимба для измерения горизонтального угла | 1° | |
Срок службы, лет, не менее | 6 | |
Габаритные размеры (длина х ширина х высота), мм, не более | 205 х 140 х 130 | |
Масса, кг, не более | 1,8 | |
Рабочие условия эксплуатации: температура окружающего воздуха, °С | от минус 20 до 45 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус нивелира методом наклейки.
В комплект поставки входят:
- нивелир AL120 или AL132 - 1 шт.;
- нитяной отвес - 1 шт.;
- набор инструментов - 1 к-т;
- руководство по эксплуатации - 1 шт.;
- футляр - 1 шт.
Осуществляется по документу Р 50.2.023-2002 «ГСИ. Нивелиры. Методика поверки». Основные средства поверки:
- компаратор эталонный для поверки нивелиров ЭКПН (Рег. № 35130-07), диапазон измерений углов от 0 до 10', пределы допускаемого среднего квадратического отклонения при измерениях угла i от 0,15 до 0,5", при измерениях углового расстояния между нитями дальномера от 0,15 до 0,5".
Нивелиры AL120, AL132. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к нивелирам AL120, AL132
ГОСТ 10528-90. «Нивелиры. Общие технические условия».
Техническая документация фирмы-изготовителя.
Осуществление геодезической и картографической деятельности, в том числе при строительстве объектов и сооружений.
Зарегистрировано поверок | 251 |
Поверителей | 41 |
Актуальность данных | 18.11.2024 |
