| Номер в госреестре | 50312-12 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | DB-II, CK и HB |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2012 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные DB-II, CK и HB (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

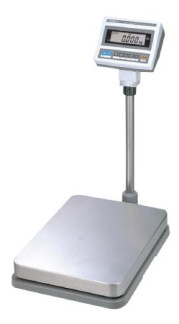

Общий вид весов представлен на рисунке 1.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).
Весы снабжены следующими функциями:
- взвешивание нестабильных грузов;
- взвешивание в заданных пределах (кроме DB-II-E);
- взвешивание в процентах (кроме DB-II-E);
- суммирование результатов измерений.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.
Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от адаптера сетевого питания или от встроенного аккумулятора.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами. Кроме того модификации весов DB-II изготавливаются многоинтервальными.
Обозначение модификаций весов имеет вид Xi-X2WX3, где:
Xi - обозначение типа;
X2 - обозначение максимальной нагрузки (Max), в килограммах;
W (если присутствует) - показывающее устройство расположено на выносном кронштейне;
X3 - символ отсутствует - используется жидкокристаллическое показывающее устройство.
- F (если присутствует) - флуоресцентное показывающее устройство;
- E (если присутствует) - упрощенная модификация со светодиодным показывающим устройством и уменьшенными габаритными размерами;
На маркировочной табличке весов указывают:
- обозначение типа весов (например, DB-II-60);
- класс точности (III);
- значения Max (Maxi), Min, e (ei);
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа;
- идентификатор программного обеспечения.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности терминала. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст
вии с МИ 3286-2010 - «А». Таблица 1
| Моди-фика-ции весов | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| DB-II | DB-II Firmware | - | 2.17, 2.18, 2.19 | - | - |
| CK | CK Firmware | 1.20, 1.21, 1.22 | |||
| HB | HB Firmware | 2.10, 2.11, 2.20 |
• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2
| Метрологическая характеристика | Обозначение модификаций | |||
| DB-II-60 | DB-II-150 | DB-II-300 | DB-II-600 | |
| Класс точности по ГОСТ Р 53228-2008 | III | III | III | III |
| Максимальная нагрузка, Max1/ Max2, кг | 30/60 | 60/150 | 150/300 | 300/600 |
| Минимальная нагрузка, Min1/ Min2, кг | 0,2 | 0,4 | 1 | 2 |
| Поверочное деление е, и действительная цена деления, d, e1=d1/ e2=d2, г | 10/20 | 20/50 | 50/100 | 100/200 |
| Число поверочных делений (ni/ n2) | 3000/3000 | 3000/3000 | 3000/3000 | 3000/3000 |
| Диапазон уравновешивания тары | 50% Max | 50% Max | 50% Max | 50% Max |
| Диапазон температур, °С | от -10 до +40 | |||
Таблица 3
| Метрологическая характеристика | Обозначение модификаций | ||||
| CK-6 | CK-15 | CK-30 | CK-60 | CK-150 | |
| Класс точности по ГОСТ Р 53228-2008 | III | III | III | III | III |
| Максимальная нагрузка, Max, кг | 6 | 15 | 30 | 60 | 150 |
| Минимальная нагрузка, Min, кг | 0,04 | 0,1 | 0,2 | 0,4 | 1 |
| Метрологическая характеристика | Обозначение модификаций | ||||
| CK-6 | CK-15 | CK-30 | CK-60 | CK-150 | |
| Поверочное деление е, и действительная цена деления, d, e=d, г | 2 | 5 | 10 | 20 | 50 |
| Число поверочных делений (n) | 3000 | 3000 | 3000 | 3000 | 3000 |
| Диапазон уравновешивания тары | 100% Max | 100% Max | 100% Max | 100% Max | 100% Max |
| Диапазон температур, °С | от - 10 до +40 | ||||
Таблица 4
| Метрологическая характеристика | Обозначение модификаций | |||
| HB-30 | HB-75 | HB-150 | HB-250 | |
| Класс точности по ГОСТ Р 53228-2008 | III | III | III | III |
| Максимальная нагрузка, Max, кг | 30 | 75 | 150 | 250 |
| Минимальная нагрузка, Min, кг | 0,1 | 0,2 | 0,4 | 1 |
| Поверочное деление е, и действительная цена деления, d, e=d, г | 5 | 10 | 20 | 50 |
| Число поверочных делений (n) | 6000 | 7500 | 7500 | 5000 |
| Диапазон уравновешивания тары | 100% Max | 100% Max | 100% Max | 100% Max |
| Диапазон температур, °C | от - 10 до +40 | |||
Таблица 5 - Габаритные размеры
| Модель | Г абаритные размеры, мм | |
| DBII-60 | 420x680x800 | |
| DBII-150 | 420x680x800 | |
| DBII-300 | 520x780x800 | |
| DBII-300 (60x70) | 600x840x865 | |
| DB-II | DBII-300 (70x80) | 700x940x965 |
| DBII-300 (80x90) | 800x1040x965 | |
| DBII-600 (60x70) | 600x825x865 | |
| DBII-600 (70x80) | 700x940x1150 | |
| DBII-600 (80x90) | 800x1025x965 | |
| CK-6 | ||
| CK-15 | 293x336x510 | |
| CK | CK-30 | |
| CK-60 | 400x610x778 | |
| CK-150 | ||
| HB-30 | ||
| HB | HB-75 | 500x720x760 |
| HB-150 | ||
| HB-250 | ||
Параметры питания:
ТЭ ллл + 10%
напряжение, В..................................................................... 220 _15%
частота, Гц..........................................................................50±1
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы....................................................................................................1 шт.
2. Адаптер сетевого питания.....
1 шт. 1 шт.
3. Руководство по эксплуатации
осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 73282001.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 5 для весов DB-II, в разделе 5.4 для весов CK и в разделе 5 для весов HB.
Измерение массы на весах проводится согласно разделу «Порядок работы» документов:
1. «Весы электронные DB-II. Руководство по эксплуатации» (Раздел 8).
2. «Весы электронные CK. Руководство по эксплуатации» (Раздел 6).
3. «Весы электронные HB. Руководство по эксплуатации» (Раздел 6.4).
Нормативные и технические документы, устанавливающие требования к весам электронным DB-II, CK и HB
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
3. Техническая документация фирмы «CAS Corporation», Республика Корея.
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
| Зарегистрировано поверок | 24020 |
| Поверителей | 237 |
| Актуальность данных | 05.12.2024 |
