Твердомеры Роквелла ТР 5008, 50319-12

Назначение

Твердомеры Роквелла ТР 5008 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников в образец с последующим измерением глубины внедрения наконечника.

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

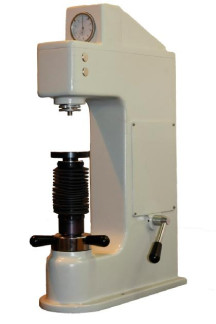

Твердомеры оснащены циферблатной измерительной шкалой, которая служит для контроля предварительной нагрузки и отображения результатов измерений твёрдости. Внешний вид твердомеров приведён на рисунке 1.

Испытательные нагрузки для шкал Роквелла, Н

предварительная .............................................................................................................98,1;

основные...................................................................................................588,4; 980,7; 1471.

Диапазоны измерений твердости по шкалам Роквелла:

HRA......................................................................................................................от 20 до 88;

HRB .....................................................................................................................от 20 до100;

HRC.......................................................................................................................от 20 до 70.

Пределы допускаемой абсолютной погрешности измерения твёрдости: по шкалам Роквелла:

от 20 до 75 HRA.......................................................................................................± 2.0;

от 75 до 88 HRA......................................................................................................± 1,5;

от 20 до 80 HRB......................................................................................................± 3,0;

от 80 до 100 HRB......................................................................................................± 2,0;

от 20 до 35 HRC......................................................................................................± 2,0;

от 35 до 55 HRC......................................................................................................± 1,5;

от 55 до 70 HRC......................................................................................................± 1,0.

Рабочее пространство по вертикали, мм...................................................................................240.

Глубина рабочего пространства, мм..........................................................................................145.

Рабочие условия применения:

температура воздуха, °С.....................................................................................от 10 до 35;

относительная влажность воздуха, %.........................................................................60±25.

Габаритные размеры:

(длинахширинахвысота), мм, не более:.........................................................490х170х780.

Масса, кг, не более.........................................................................................................................75.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров Роквелла ТР 5008 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации 427113-001-89088878-11 РЭ типографским или иным способом.

Комплектность

Твердомер Роквелла ТР 5008 .....................................................................................-1 шт.

Наконечник с алмазной пирамидой Роквелла..........................................................-1 шт.

Наконечник с шариком 01,588 мм............................................................................-1 шт.

Плоский рабочий столик 060 мм...............................................................................-1 шт.

V- образный рабочий столик......................................................................................-1 шт.

Комплект эталонных мер твёрдости Роквелла (МТР) 2-го разряда.......................-1 шт.

Руководство по эксплуатации 427113-001-89088878-11 РЭ..................................-1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Сведения о методах измерений

1 ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

Нормативные документы, устанавливающие требования к твердомерам Роквелла ТР 5008

1    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2    ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
