| Номер в госреестре | 50321-12 |
| Наименование СИ | Теодолиты оптические |
| Обозначение типа СИ | ADA Prof-X15 |
| Изготовитель | "Beijing Bofei Instrument Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теодолиты оптические ADA Prof-X15 (далее - теодолиты) предназначены для измерений горизонтальных и вертикальных углов.
Конструктивно теодолит состоит из угломерного блока и трегера. Угломерный блок совмещает в себе зрительную трубу с алидадами вертикального и горизонтального кругов, отсчетный микроскоп и микрометр.
Принцип действия теодолитов основан на наведении перекрестием зрительной трубы на объект измерений, фокусировке при помощи отсчетного микроскопа на алидадах вертикального и горизонтального кругов и считывании с них значений углов при помощи микрометра.
Трегер позволяет устанавливать угломерный блок в горизонтальное положение на месте размещения теодолита.
Теодолит оснащен компенсатором наклона вертикальной оси, круглым и цилиндрическим уровнями.
Теодолит и составные части комплекта укладывают в футляр.

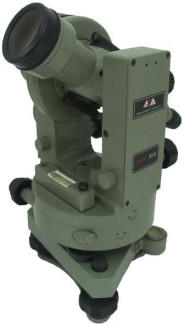

Внешний вид теодолита и схема размещения наклеек приведены на рисунке 1. Внешний вид футляра и схема размещения теодолита в футляре приведены на рисунке 2.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Примечание ** - места пломбирования от несанкционированного доступа Рисунок 3 - Схема пломбировки от несанкционированного доступа
Метрологические и технические характеристики теодолитов приведены в таблице 1.
Таблица 1
| Наименование метрологических и технических характеристик | Значение характеристик |
| Диапазон измерений углов, градусы: - горизонтальных - вертикальных | от 0 до 360 от минус 90 до 90 |
| Пределы допускаемой абсолютной средней квадратической погрешности измерений углов: - горизонтальных - вертикальных | 15" 15" |
| Длина зрительной трубы, мм, не менее | 172 |
| Диаметр входного зрачка, мм, не менее | 40 |
| Наименование метрологических и технических характеристик | Значение характеристик |
| Увеличение зрительной трубы, не менее | 28х |
| У гол поля зрения зрительной трубы, не менее | 1° 20' |
| Наименьшее расстояние визирования зрительной трубы, м | 2 |
| Коэффициент нитяного дальномера | 100 ± 1 |
| Постоянное слагаемое нитяного дальномера | 0 |
| Диапазон работы компенсатора | ± 2' |
| Пределы допускаемой абсолютной систематической составляющей погрешности компенсатора на 1' наклона оси теодолита | ± 0,8" |
| У величение оптического центрира, не менее | 2х |
| У гол поля зрения оптического центрира, не менее | 4° |
| Наименьшее расстояние визирования оптического центрира, м | 0,7 |
| Цена деления уровней: - круглого | 8'/2 мм |
| - цилиндрического | 30"/2 мм |
| Срок службы, лет, не менее | 6 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 130 х 130 х 300 |
| Масса, кг, не более: - теодолита | 3,0 |
| - футляра | 2,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от минус 25 до 45 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус теодолита методом наклейки.
В комплект поставки входят:
- теодолит оптический ADA Prof-X15 - 1 шт.;
- нитяной отвес - 1 шт.;
- крышка для объектива зрительной трубы - 1 шт.;
- салфетка для оптики - 1 шт.;
- набор инструментов - 1 к-т;
- руководство по эксплуатации - 1 шт.;
- футляр - 1 шт.
Осуществляется по документу Р 50.2.024-2002 «ГСИ. Теодолиты и другие геодезические угломерные приборы. Методика поверки».
Основные средства поверки:
- эталонная установка для поверки теодолитов ЭУ-2 (Рег. № 43685-10), диапазон измерений углов в горизонтальной плоскости от 0 до 360°, в вертикальной плоскости ± 45°; пределы допускаемой абсолютной погрешности измерений углов при доверительной вероятности 0,95 ± 0,3";
- компаратор эталонный для поверки нивелиров ЭКПН (Рег. № 35130-07), диапазон измерений углов от 0 до 10', пределы допускаемого среднего квадратического отклонения при измерениях угла i от 0,15 до 0,5", при измерениях углового расстояния между нитями дальномера от 0,15 до 0,5".
Теодолиты оптические ADA Prof-X15. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к теодолитам оптическим ADA Prof-X15
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
Осуществление геодезической и картографической деятельности, в том числе при измерении углов в геодезических сетях, теодолитных съемках, изыскательских и строительных работах, прикладной геодезии.
