| Номер в госреестре | 50322-12 |
| Наименование СИ | Теодолиты электронные |
| Обозначение типа СИ | ADA DigiTeo-2, ADA DigiTeo-5, ADA DigiTeo-10, ADA DigiTeo-20 |
| Изготовитель | "Beijing Bofei Instrument Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теодолиты электронные ADA DigiTeo-2, ADA DigiTeo-5, ADA DigiTeo-10, ADA DigiTeo-20 (далее - теодолиты) предназначены для измерений горизонтальных и вертикальных углов.
Конструктивно теодолит состоит из электронно-оптического блока и трегера. Электронно-оптический блок совмещает в себе зрительную трубу с алидадами вертикального и горизонтального кругов, микропроцессорное вычислительное устройство, внутреннее запоминающее устройство и жидкокристаллическое табло.
Принцип действия теодолита основан на преобразовании сигналов, поступивших на микропроцессорное вычислительное устройство с позиционных датчиков углов фотоэлектрического типа, расположенных при алидадах вертикального и горизонтального кругов, в цифровой код с последующей обработкой и выдачей результатов измерений углов во внутреннее запоминающее устройство и на жидкокристаллическое табло.
Трегер позволяет устанавливать электронно-оптический блок в горизонтальное положение на месте размещения теодолита.
Теодолиты оснащены автоматическим компенсатором наклона вертикальной оси (только модель ADA DigiTeo-2), круглым и цилиндрическим уровнями.
Модели теодолитов отличаются наличием компенсатора, дискретностью отсчетов измерений углов и характеристиками погрешности измерений.
Теодолит и составные части комплекта укладывают в футляр.

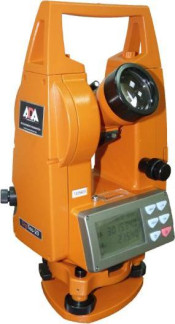

Внешний вид теодолита и схема размещения наклеек приведены на рисунке 1. Внешний вид футляра и схема размещения теодолита в футляре приведены на рисунке 2.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Метрологические и технические характеристики теодолитов приведены в таблице 1.
Таблица 1
| Наименование метрологических и технических характеристик | Значение характеристик для модели | |||
| ADA DigiTeo-2 | ADA DigiTeo-5 | ADA DigiTeo-10 | ADA DigiTeo-20 | |
| Диапазон измерений углов, градус: | ||||
| - горизонтальных | от 0 до 360 | |||
| - вертикальных | от минус 90 до 90 | |||
| Пределы допускаемой средней квадратической | ||||
| погрешности измерений углов: | ||||
| - горизонтальных | 2" | 5" | 10" | 20" |
| - вертикальных | 2" | 5" | 10" | 20" |
| Наименование метрологических и технических характеристик | Значение характеристик для модели | |||
| ADA DigiTeo-2 | ADA DigiTeo-5 | ADA DigiTeo-10 | ADA DigiTeo-20 | |
| Дискретность отсчетов измерений углов | 1" | 1" | 5" | 10" |
| Длина зрительной трубы, мм, не менее | 155 | |||
| Диаметр входного зрачка, мм, не менее | 45 | |||
| Увеличение зрительной трубы, не менее | 30х | |||
| У гол поля зрения зрительной трубы, не менее | 1° 30' | |||
| Предел разрешения зрительной трубы | 2,5" | |||
| Наименьшее расстояние визирования зрительной трубы, м | 1,2 | |||
| Коэффициент нитяного дальномера | 100 ± 1 | |||
| Постоянное слагаемое нитяного дальномера | 0 | |||
| Диаметр лимба, мм, не более | 71 | |||
| Диапазон работы компенсатора | ± 3' | - | - | - |
| Пределы допускаемой систематической составляющей погрешности компенсатора на 1' наклона оси теодолита | ± 0,8" | |||
| У величение оптического центрира, не менее | 3х | |||
| Угол поля зрения оптического центрира, не менее | 5° | |||
| Наименьшее расстояние визирования оптического центрира, м | 0,5 | |||
| Цена деления уровней: - круглого - цилиндрического | 8'/2 мм 30"/2 мм | |||
| Напряжение питания от Ni-MH батареи постоянного тока емкостью 1800 мА/ч, В | 7,2 | |||
| Продолжительность непрерывной работы от источника питания, ч, не менее | 12 | |||
| Срок службы, лет, не менее | 6 | |||
| Г абаритные размеры (длина х ширина х высота), мм, не более | 144 х 175 х 324 | |||
| Масса, кг, не более | 4,8 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от минус 20 до 45 | |||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус теодолита методом наклейки.
В комплект поставки входят:
- теодолит электронный ADA DigiTeo-2 или ADA DigiTeo-5, или ADA DigiTeo-10, или ADA DigiTeo-20 - 1 шт.;
- Ni-MH - батарея - 2 шт.;
- зарядное устройство - 1 шт.;
- нитяной отвес - 1 шт.;
- защитный чехол для теодолита - 1 шт.;
- салфетка для оптики - 1 шт.;
- набор инструментов - 1 к-т;
- руководство по эксплуатации - 1 шт.;
- футляр - 1 шт.
Осуществляется по документу Р 50.2.024-2002 «ГСИ. Теодолиты и другие геодезические угломерные приборы. Методика поверки».
Основные средства поверки:
- эталонная установка для поверки теодолитов ЭУ-2 (Рег. № 43685-10), диапазон измерений углов в горизонтальной плоскости от 0 до 360°, в вертикальной плоскости ± 45°; пределы допускаемой абсолютной погрешности измерений углов при доверительной вероятности 0,95 ± 0,3";
- компаратор эталонный для поверки нивелиров ЭКПН (Рег. № 35130-07), диапазон измерений углов от 0 до 10', пределы допускаемого среднего квадратического отклонения при измерениях угла i от 0,15 до 0,5", при измерениях углового расстояния между нитями дальномера от 0,15 до 0,5".
Теодолиты электронные ADA DigiTeo-2, ADA DigiTeo-5, ADA DigiTeo-10, ADA DigiTeo-20. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к теодолитам электронным ADA DigiTeo-2, ADA DigiTeo-5, ADA DigiTeo-10, ADA DigiTeo-20
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
Техническая документация фирмы-изготовителя.
Осуществление геодезической и картографической деятельности, в том числе при строительстве объектов и сооружений.
| Зарегистрировано поверок | 823 |
| Поверителей | 65 |
| Актуальность данных | 17.09.2024 |
