Датчики крутящего момента силы MT-DKM, 50324-12

Назначение

Датчики крутящего момента силы MT-DKM предназначены для измерений статических и динамических крутящих моментов силы, скорости вращения ротора датчика в составе измерительных систем или систем управления.

Описание

Принцип действия датчиков крутящего момента силы MT-DKM основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе датчика, дополнительно чувствительный элемент оборудуется крыльчаткой оптической системы измерения скорости вращения ротора датчика. Электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.

Конструктивно датчики крутящего момента силы MT-DKM выполнены в неразборном корпусе специальной формы, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Конструкция корпуса датчиков крутящего момента силы MT-DKM обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений

Датчики крутящего момента силы MT-DKM измеряют динамический и статический крутящий моменты силы. В датчиках крутящего момента силы MT-DKM имеется система измерения скорости вращения ротора датчика. Измерения крутящего момента силы могут выполняться в любых направлениях вращения.

Для усиления и обработки электрического сигнала датчиков крутящего момента силы MT-DKM применяются соответствующие измерительные усилители.

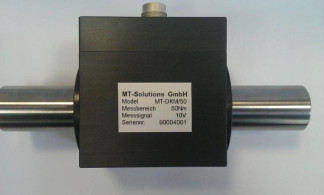

Общий вид датчиков крутящего момента силы MT-DKM представлен на рисунке 1.

Лист № 2 Всего листов 3

Технические характеристики

Знак утверждения типа

наносится на боковую поверхность корпуса датчика в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

-    датчик крутящего момента силы MT-DKM в комплекте;

-    руководство по эксплуатации (РЭ);

-    методика поверки (приложение к РЭ).

По отдельному заказу поставляются:

-    сильфонные муфты;

-    измерительный усилитель.

Поверка осуществляется в соответствии с документом: МП РТ 1716-2012 «Датчики крутящего момента силы MT-DKM фирмы «MT-Solutions GmbH». Методика поверки», утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» в 2012 году.

Основное поверочное оборудование, в соответствии с ГОСТ 8.541-86 - установки образцовые для поверки СИ крутящего момента силы. Диапазоны измерений (0,1 20000) Нм; пределы относительной погрешности измерений - (0,05 -+3) %. Установки тахометрические, диапазоны измерений (0,1 ^ 10000) об/мин, пределы относительной погрешности измерений - 0,02 %.

Сведения о методах измерений

приведены в документе РЭ «Датчики крутящего момента силы MT-DKM»

Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы MT-DKM

ГОСТ 8.541-86 «Государственный первичный эталон и Государственная поверочная схема для средств измерений крутящего момента силы».

Техническая документация фирмы «MT-Solutions GmbH», Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Фирма «MT-Solutions GmbH», Германия, D76676, Грабен-Нойдорф.
