| Номер в госреестре | 50326-12 |
| Наименование СИ | Нивелиры оптико-механические с компенсатором |
| Обозначение типа СИ | Nikon AE-7, Nikon AE-7C |
| Изготовитель | "Nikon-Trimble Co., Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером.
Конструктивно нивелир типа Nikon AE-7, Nikon AE-7C представляет собой влагозащищенный корпус с размещенными в нем оптикой и компенсатором, соединенный с несъемной подставкой (трегером с тремя подъемными винтами). Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Зеркало с пентапризмой позволяет видеть прямое изображение пузырька круглого уровня во время установки и визирования. Точное наведение на нивелирную рейку в горизонтальной плоскости осуществляется с помощью бесконечного наводящего двустороннего винта. Взятие отсчета по рейке выполняется визуально. Нивелиры могут оснащаться микрометрической насадкой для повышения точности проводимых нивелировочных работ. Отличие между нивелирами состоит в том, что нивелир Nikon AE-7C имеет горизонтальный лимб для угловых измерений.
Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

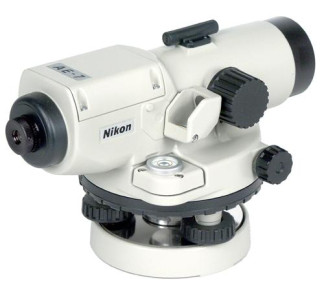

Общий вид нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C
| Наименование характеристики | Значение | |
| Nikon AE-7 | Nikon AE-7C | |
| Допустимая СКП измерения превышения на 1км двойного хода, мм: | ±1,0 (±0,45 с микрометром) | |
| Диапазон измерений горизонтальных углов, ... °: | - | 360 |
| Цена деления горизонтального лимба, . °: | - | 1 |
| Увеличение зрительной трубы, крат, не менее: | 30 | |
| Диаметр входного зрачка зрительной трубы, мм, не менее: | 40 | |
| Наименьшее расстояние визирования, м, не более: | 0,3 | |
| Угловое поле зрения зрительной трубы, . ° .', не менее: | 1 30 | |
| Цена деления круглого установочного уровня, .'/ 2мм: | 10 | |
| Диапазон работы компенсатора, .', не менее: | ± 16 | |
| Допустимая СКП установки линии визирования, ...": | ±0,35 | |
| Систематическая погрешность компенсатора, ...", не более: | ±0,3 | |
| Коэффициент нитяного дальномера | 100 ± 1% | |
| Значение постоянного слагаемого нитяного дальномера, м: | 0 | |
| Диапазон рабочих температур, °С: | от - 20 до + 50 | |
| Габаритные размеры, ДхВхШ, мм, не более: | 220х136х142 | |
| Масса, кг, не более: | 1,7 | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров оптико-механических с компенсатором Nikon AE-7, Nikon AE-7C.
| Наименование | Количество, ед. |
| Нивелир оптико-механический с компенсатором | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Нитяной отвес | 1 |
| Чехол для защиты от осадков | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки | 1 |
Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить возможности использования нивелиров Nikon AE-7, Nikon AE-7C:
| Наименование | Количество, ед. |
| Микрометрическая насадка | 1 |
осуществляется по МП АПМ 23-11 «Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5м 3кл ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором Nikon AE-7, Nikon AE-7C. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам оптико-механическим Nikon AE-7, Nikon AE-7C
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. Техническая документация «Nikon-Trimble Co., Ltd.», Япония.
