Нивелиры оптико-механические с компенсатором Nikon AS-2, Nikon AS-2C, 50327-12

Назначение

Нивелиры оптико-механические с компенсатором Nikon AS-2, Nikon AS-2C предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.

Описание

Нивелиры оптико-механические с компенсатором Nikon AS-2, Nikon AS-2C - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером.

Конструктивно нивелиры оптико-механические с компенсатором Nikon AS-2, Nikon AS-2C включают в себя зрительную трубу с компенсатором, несъемную подставку (трегер) с тремя подъемными винтами и вертикальную осевую систему. Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Точное наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего двустороннего винта. Взятие отсчета по рейке выполняется визуально. Нивелиры могут оснащаться микрометром для проведения высокоточных нивелировочных работ. Выпускаемые модели нивелиров оптико-механических с компенсатором различаются наличием горизонтального лимба для угловых измерений у Nikon AS-2C.

Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором Nikon AS-2, Nikon AS-2C не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

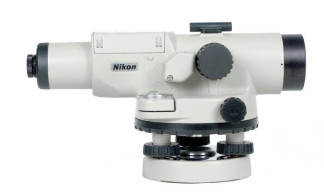

Общий вид нивелиров оптико-механических с компенсатором Nikon AS-2, Nikon AS-2C

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров оптико-механических с компенсатором Nikon AS-2, Nikon AS-2C.

Комплектность

Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить возможности использования нивелиров Nikon AS-2, Nikon AS-2C:

Поверка

осуществляется по МП АПМ 21-11 «Нивелиры оптико-механические с компенсатором Nikon AS-2, Nikon AS-2C. Методика поверки».

Перечень основного оборудования, необходимого для поверки:

-    Нивелир типа Н-05 ГОСТ 10528-90;

-    Теодолит типа Т2 ГОСТ 10529-96;

-    Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;

-    Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";

-    Рулетка измерительная 5м 3кл ГОСТ 7502-98;

-    Нивелирная рейка РН-3 ГОСТ 10528-90;

-    Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;

-    Высотный стенд ГОСТ 10528-90.

Сведения о методах измерений

Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором Nikon AS-2, Nikon AS-2C. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к нивелирам оптико-механическим Nikon AS-2, Nikon AS-2C

1.    ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;

2.    Техническая документация «Nikon-Trimble Co., Ltd.», Япония.

Рекомендации к применению

-    осуществление геодезической и картографической деятельности

«Nikon-Trimble Co., Ltd.», Япония,
