Весы платформенные 2158 Vertex, 50328-12

Назначение

Весы платформенные 2158 Vertex (далее - весы), предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым преобразователем (АЦП) терминала и выводятся на его дисплей.

Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) с 4-мя встроенными весоизмерительными тензорезисторными датчиками и терминала, соединённых между собой кабелем.

В весах используются:

-    весоизмерительные тензорезисторные датчики 0745A;

-    терминалы IND131/331, IND221/IND226, IND560, IND690, ND780 и ICS.

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.

ГПУ, устанавливаемые в приямок, имеют специальные конструктивные элементы оформления весового приямка, а напольные ГПУ имеют подъездные рампы.

Платформы ГПУ изготавливают из окрашенной или нержавеющей стали. По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для установки весов на уровне пола, защитными напольными ограждениями, рамами для перевозки весов, инсталляционными наборами; заглушками рым-болтов.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции:

-    устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);

-    устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

-    полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);

-    устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

-    устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);

-    устройство тарирование (ГОСТ Р 53228-2008, п. Т.2.7.4).

Модификации весов имеют обозначения вида: 2158 0X20YZ-A,

где 0 - идентификатор (всегда 0);

Х - материал изготовления ГПУ (0 - окрашенная рифленая сталь, 1 - окрашенная гладкая сталь; 2 - нержавеющая рифленая сталь; 3 - нержавеющая гладкая сталь);

2 - тип весоизмерительного тензорезисторного датчика (всегда 2);

0 - аналоговый тип выходного сигнала (всегда 0);

Y - длина и ширина ГПУ - (1 - 910х910 мм; 2 - 1220х1200 мм; 3 - 1220х1520 мм;

4    - 1520х1520 мм; 5 - 1220х1830 мм; 6 - 1520х2134 мм);

Z - значение максимальной нагрузки - (1 - 500 кг; 2 - 1000 кг; 3 - 2500 кг; 4 - 5000 кг;

5    - 10000 кг);

A - идентификатор терминалов.

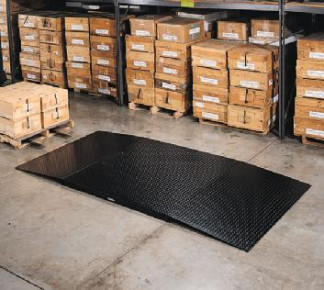

Общий вид ГПУ показан на рисунке 1.

Общий вид терминалов показан на рисунке 2.

Места пломбировки терминалов и ГПУ исключающие, несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показаны на рисунках 3 и 4.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации как показано на рисунке 3, а место нанесения пломбы (наклейки ) на ГПУ - на рисунке 4.

Программное обеспечение

Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.

ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.

Идентификационные данные ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Технические характеристики

Класс точности по ГОСТ Р 53228-2008 ...........................................................................средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и пределов допускаемой погрешности при поверке (mpe) в зависимости от модификации весов приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг..........................................0,25е.

Диапазон выборки массы тары (Т), % от Max..........................................................................0+100.

Предельная нагрузка (Lim), % от Max, не более.............................................................................250.

Показания индикации массы, кг, не более...............................................................................Мах+9е.

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max....................................4.

Диапазон первоначальной установки нуля, % от Max.....................................................................20.

Условия эксплуатации:

-    диапазон температуры, °С...........................................................................от минус 10 до плюс 40;

-    относительная влажность, %.............................................................. до 85 при температуре 40 оС,

без конденсации влаги.

Электрическое питание:

-    от сети переменного тока:

-    напряжением, В.................................................................................................от 187 до 242;

-    частотой, Гц...........................................................................................................от 49 до 51;

-    от встраиваемой аккумуляторной батареи, В.................................................................................12.

Потребляемая мощность, В-А, не более.............................................................................................60

Габаритные размеры весов, мм:

-    длина..............................................................................................................................от 914 до 1524;

-    ширина...........................................................................................................................от 914 до 2133;

-    высота.................................................................................................................................от 76 до 102.

Масса весов, кг, не более.................................................................................................................. 600.

Средний срок службы, лет..................................................................................................................15.

Комплектность

Весы (модификация по заказу) - 1 шт. Руководство по эксплуатации - 1 шт.

Поверка

осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение Н «Методика поверки весов»).

Основные средства поверки - гири эталонные 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы платформенные 2158 Vertex». Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к весам платформенным 2158 Vertex

1    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,

2    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

3    Техническая документация изготовителя.

Рекомендации к применению

осуществление торговли и товарообменных операций.
