Системы измерений длительности соединений СИДС TPLAK-1000К, 50330-12

Назначение

Системы измерений длительности соединений СИДС ТРЬЛК-1000К, далее -СИДС, предназначены для измерения длительности телефонных соединений на сети местной, междугородной и международной телефонной связи при предоставлении услуг связи по аналоговым абонентским линиям, с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является функциональной системой измерений длительности телефонных соединений аппаратуры повременного учёта продолжительности соединений на базе контроллера ТРЬЛК-1000К (АПУС «ТРЬЛК-1000К), версия ПО 8.5, далее - аппаратура, в составе электромеханических станций координатного типа: АТСК, АТСКУ, АТСК 100/2000, ARF-50, КМК 20Т, УПАТС 100/400, ПСК-1000.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения аппаратуры.

Конструктивно оборудование представляет собой набор кассет, размещенных в типовом кассетном модуле, который защищен металлической крышкой с возможностью пломбирования.

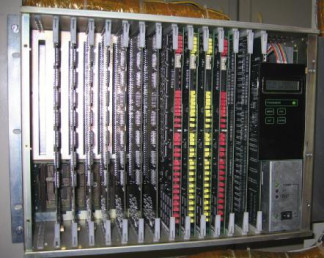

Общий вид аппаратуры и схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.

Микросхема M27C4002 (рис.2) защищена от съема с места установки с помощью разрушаемой наклейки.

Рисунок 2-Защита микросхемы M27C4002 наклейкой (выделена кругом)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 8.5, управляет функционированием аппаратуры.

Идентификационные данные ПО оборудования приведены в таблице 1. Таблица 1_

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

•    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

•    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

•    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

•    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности за один час телефонного соединения    ± 1 с;

•    вероятность неправильного тарифицирования телефонного соединения, не более 0,01.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

•    методика поверки на СИДС;

•    СИДС, в составе аппаратуры.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС TPLAK-1000K Методика поверки 5295-001-58346074-2012 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в мае 2012 г.

Основное средство поверки:

• формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации аппаратуры

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС ТРЬАК-1000К

1    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2    Техническая и эксплуатационная документация ЗАО «ЭЛСИС-СПб»

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
