Машины испытательные сервогидравлические MTS, 50331-12

Машины испытательные сервогидравлические MTS (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического или циклического нагружения.
Документы
Карточка СИ
Номер в госреестре 50331-12
Наименование СИ Машины испытательные сервогидравлические
Обозначение типа СИ MTS
Изготовитель "MTS Systems Corporation", США
Год регистрации 2012
Срок свидетельства 29.06.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Машины испытательные сервогидравлические MTS (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического или циклического нагружения.

Описание

Принцип действия машин основан на преобразовании деформации испытуемого образца при его растяжении, сжатии или изгибе, вызванной приложенной силой, в электрический сигнал.

Машины состоят из силовой рамы, силового гидравлического привода, датчика силы, датчика перемещений, вспомогательных устройств для поддержки, фиксации или захвата испытуемых образцов, комплекса измерительно-вычислительного и управляющего (далее контроллер), гидравлической станции.

Силовая рама состоит из неподвижного основания с закрепленными на нем двумя или четырьмя стальными направляющими колоннами и поперечины. Поперечина может перемещаться на колоннах для изменения рабочего пространства между основанием и поперечиной с фиксацией в требуемом положении стопорами.

Силовой гидравлический привод монтируется на раме, и приводится в действие давлением, создаваемым гидравлической станцией.

Испытываемый образец устанавливается между подвижным элементом силового привода и неподвижными элементами рамы при помощи вспомогательных устройств. Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу, измеряется датчиком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное перемещение подвижного элемента силового гидравлического привода. Сигналы от датчиков силы и перемещения поступают в контроллер.

Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает и анализирует полученную информацию, и | формирует сигналы управления.

Машины испытательные сервогидравлические MTS выпускаются в 17 модификациях: 311, 316, 351 с силовыми рамами с четырьмя направляющими колоннами, 315, 318, 319, 322, 331, 333, 335, 349, 350, 359, 370.02, 370.10, 370.25, 370.50 с силовыми рамами с двумя направляющими колоннами.

Общий вид машин представлен на рисунках 1 и 2.

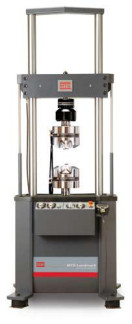

Рисунок 1. Общий вид машины испытательной сервогидравлической MTS с силовой рамой 370.25 с двумя колоннами.

Рисунок 2. Общий вид машины испытательной сервогидравлической MTS с силовой рамой 311 с четырьмя колоннами.

Программное обеспечение

Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

793.00

MTS Flex Test

5.3A

f3021e87df2e542d8f8

46e01fbd5ec80179e0

0e95980ae686221d8d

e055947364b2b6a769

cd7a1390ca66e15d79

3a9447b5ab363ffbb11

d7f78e74c47e9592d8

SHA512

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- А по МИ 3286-2010.

Технические характеристики

Предел допускаемой относительной погрешности измерения нагрузки (в % от измеряемой нагрузки)

±0.5

±1.0

±0,05

Предел допускаемой основной относительной погрешности измерения перемещений в диапазоне 0.1-1L (в % от измеряемого перемещения) Предел допускаемой основной абсолютной погрешности измерения перемещений в диапазоне 0-0.1L, мм

Технические характеристики приведены в Таблице 2 и 3. Таблица 2

Модификация силовой рамы

Наибольшая предельная нагрузка, кН

Полный диапазон измерений перемещений силового привода, L, мм

311

100, 250, 500, 1000, 2000

100, 150, 250, 300

315

1600, 2700, 4600

25, 100, 150, 250

316

500, 1000, 1500, 2000

100, 150, 250

318

25, 50, 100, 250, 500, 1000

100, 150, 250

319

25, 50, 100, 250, 500, 1000

25, 100, 150, 250

322

25, 50, 68, 100, 250, 500

100, 150, 250

331

10, 50, 100

25, 100, 150

333

25

50

335

15

100, 150

349

15, 25

100, 150, 250

350

25, 50, 68, 100

100, 150, 250

351

50, 68, 100, 150, 250

100, 150, 250

359

5, 25

100, 150, 250

370.02

15, 25

100, 150, 250

370.10

15, 25, 50, 100

100, 150, 250

370.25

100, 250

100, 150, 250

370.50

250, 500

100, 150, 250

Г абаритные размеры машины

наименьшее значение

наибольшее значение

ширина, мм

600

1600

глубина, мм

550

1500

высота, мм

1300

8938

масса машины, кг

190

31500

Потребляемая мощность машины, кВт

11

270

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество, шт.

Силовая рама в сборе с силовым приводом

1

Г идравлическая станция

1

Датчик силы

1

Вспомогательные устройства для поддержки, фиксации или захвата испытуемых образцов, комплект

1

Контроллер

1

Программное обеспечение 793.00 MTS FlexTest

1

Комплект кабелей электрических

1

Комплект шлангов гидравлических

1

Руководство по эксплуатации

1

Методика поверки

1

Поверка

Осуществляется по документу МП ТИнТ- 41-2012 «Машины испытательные сервогидравли-ческие MTS, Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 28.05.2012. Основное поверочное оборудование:

-    рабочие эталоны (динамометры) 2-го разряда с 5=0,12 % в соответствии с ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы»;

-    Штангенрейсмас ШРЦ-250-0,01 ГОСТ 164-90

-    Индикатор ИЧ10 кл. 0 ГОСТ 577-68

-    Термометр по ГОСТ 13646 с диапазоном измерения температур (0-50),°С, цена деления 1, °С

Сведения о методах измерений

Методика измерений приведена в документе «Машины испытательные сервогидравлические MTS. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к машинам испыта-тельным сервогидравлическим MTS

ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования».

Техническая документация MTS Systems Corporation (США).

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.

50331-12
Номер в ГРСИ РФ:
50331-12
Производитель / заявитель:
"MTS Systems Corporation", США
Год регистрации:
2012
Cрок действия реестра:
29.06.2017
