Колонки топливораздаточные Frontier, 50334-12

Назначение

Колонки топливораздаточные Frontier предназначены для измерения объема различных видов топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм /с (сСт) при выдаче его в топливные баки транспортных средств и тару потребителя с учетом требований учетно-расчетных операций.

Описание

Принцип работы колонок топливораздаточных Frontier состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан или моноблок подается в поршневой счетчик, из которого через раздаточный рукав с пистолетом поступает в бак транспортного средства.

Информация о количестве топлива, прошедшего через счетчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных Frontier, измеренное количество импульсов прямо пропорционально измеренному объему топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.

Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета, либо при нажатии клавиши выбора марки топлива для модификаций, оборудованных данной опцией. Основными элементами колонок топливораздаточных Frontier являются:

-    счетчик (измеритель объёма) поршневого типа С+ meter или V+ meter, либо либо объемношнековый счетчик типа Ecometer;

-    электронно-вычислительное устройство Tulip или E101;

-    насосный агрегат Gilbarco с газоотделителем типа GPU-90 и GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;

-    датчик импульсов типа Gilbarco ST73662 или Gilbarco ST72942 (Tulip) или M10623 (SIP) или Gilbarco (Eltomatic) M05840B002, M0140893503.

-    раздаточный рукав с пистолетом.

Колонки топливораздаточные Frontier могут быть оснащены устройством газовозврата производства фирмы Buerkert или M11292 или Мex 0831-10 или M11292 производства фирмы Durr Technic GmbH & CO. KG. или ASF Thomas Rietchle GmbH, или Gilbarco Inc. (Vapor Vac, Fafnir) или Franklin Fueling Systems (Healy) или Veeder-Root Co.

Колонки могут быть оснащены модулем температурной компенсации (АТС) Gilbarco Inc. или Gilbarco GmbH & CO. KG., что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведенного к температуре 15С.

Колонки топливораздаточные Frontier в зависимости от исполнения выпускаются одно-или двухсторонние, на каждой из сторон может быть от 1 до 2 раздаточных рукава.

Колонки топливораздаточные Frontier выпускаются со встроенным насосом или без насоса, в этом случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 2 бар.

Внешний вид колонки приведен на рисунке 1, схема пломбировки защитного выключателя калибровки измерителей объема на рисунке 2. Схема пломбировки измерителей объема приведена в руководстве по эксплуатации.

Рисунок 2. Схема пломбировки защитного выключателя калибровки измерителей объема.

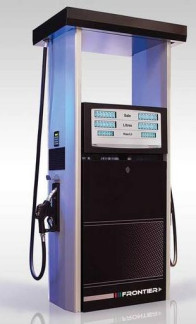

Рисунок 1. Колонка топливораздаточная Frontier.

;V МГРУ1

Программное обеспечение

Программное обеспечение установлено в электронно-вычислительное устройство, являющееся неотъемлемым элементом колонки топливораздаточной Frontier, выполняющего функции вычисления объема отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в управляющую электронно-вычислительную систему (система управления, пульт управления и т.п.).

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286.

Номинальный расход, ± 10%, л/мин.......................................................40; 70; 130

Наименьший расход, л/мин, не более.......................................................5; 5; 10

Минимальная доза, л, не более................................................................5; 5; 10

Пределы допускаемой основной относительной погрешности

при температуре (20±5°С), %.....................................................................................±0,25

Пределы допускаемой погрешности при температуре, отличной

от (20±5) °С, в пределах рабочих условий эксплуатации, не более, %.....................±0,5

Сходимость показаний, %............................................................................................|0,251

Емкость счетчика разового учета:

-    выдачи топлива, л...............................................................................999 999 9

-    стоимости, руб...................................................................................999 999 9

-    цены за 1 литр, руб..............................................................................9999 99

Емкость счетчика суммарного учета*, л :

-    электронного счетчика.................................................................9999999999 99

-    электронно-механического счетчика........................................................9999999

Цена деления указателя разового учета:

-    выданного топлива, л.................................................................................0,01

-    стоимости, руб.........................................................................................0,01

-    цены за 1 литр, руб.....................................................................................0,01

Цена деления указателя суммарного учета*, л........................................................1

Рабочий объем счетчика, л:

-    поршневого............................................................................................0,474

-    объемно-шнекового...................................................................................0,11

Параметры электропитания от сети переменного тока:

ВО О А +10% о о А +10%

..........................................................................220 _15% ; 380 _15%

-    частота, Гц.............................................................................................50±1

Потребляемая мощность привода насоса, кВт, не более..................................0,75/1,5

Габаритные размеры, мм, не более ВхШхГ.........................................2300х1065х685

Масса, кг, не более.....................................................................................450

Длина раздаточного рукава, не менее, м...........................................................3,5

Средний срок службы, лет.............................................................................12

Средняя наработка на отказ, ч....................................................................12 000

Рабочие условия эксплуатации:

Температура окружающей среды, оС....................................от минус 40 до плюс 55

Относительная влажность при температуре воздуха 35 оС, %........................до 100%

Температура топлива, оС

-    бензин.........................................................................от минус 40 до плюс 35

-    керосин и дизель............................................................от минус 40 до плюс 50

* - электронный счетчик суммарного учета не сбрасываемый, информация при отключении питания сохраняется не менее 2-х месяцев

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку колонок топливораздаточных Frontier лазерным методом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

-    колонка топливораздаточная Frontier    - 1 шт.;

-    раздаточный рукав с пистолетом    - по заказу;

-    запасные части и принадлежности    - по заказу;

-    паспорт    - 1 экз.;

-    руководство по эксплуатации    - 1 экз.

Сведения о методах измерений

Сведения о методиках (методах) измерений отсутствуют.

Поверка

Поверка осуществляется по документам МИ 2729-2002 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика первичной поверки». МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

Средства поверки:

-    при первичной поверке: мерники 2-го по ГОСТ 8.400 разряда вместимостью 5, 10, 20, 50 или 100 л и основной погрешностью не более ± 0,08 %;

-    при периодической поверке: мерники 2-го по ГОСТ 8.400 разряда вместимостью 10, 20, 50, или 100 л с основной погрешностью не более ± 0,1 %.

Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным Frontier

Техническая документация фирмы «Gilbarco Veeder-Root India Pvt. Ltd, PDP», Индия.

Рекомендации к применению

При осуществлении торговли и товарообменных операций.
