| Номер в госреестре | 50337-12 |
| Наименование СИ | Уровнемеры ультразвуковые с преобразователями |
| Обозначение типа СИ | SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи) |
| Изготовитель | "Siemens AG", подразделение "Siemens Canada Limited Inc.", Канада; Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 07.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые SITRANS LU модификации SITRANS LU01, SITRANS LU02, SITRANS LU10 с преобразователями типа ST, XCT, XPS, XRS, XLT (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в системах автоматического контроля, регулирования и управления технологическими процессами, отображения результатов измерений уровня на показывающем устройстве и преобразования в выходной электрический сигнал.
Уровнемеры состоят из ультразвуковых преобразователей, электронного блока и съемного программатора. Преобразователи и электронный блок соединены между собой линиями проводной связи. Программатор связан с электронным блоком с помощью инфракрасного канала.
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания (рабочая частота - от 13 кГц до 43 кГц) и получением отраженного от поверхности жидкости или сыпучего материала эхо-сигнала.
Ультразвуковой преобразователь преобразует электрическую энергию импульсов, поступающих от электронного блока, в акустические колебания, излучаемые поверхностью преобразователя. В моменты пауз между импульсами преобразователь используется для обратного преобразования энергии отраженного акустического сигнала в электрический, поступающий на вход электронного блока. В уровнемерах используются следующие модификации ультразвуковых преобразователей с различными конструктивными и метрологическими характеристиками: ST, XCT, XPS, XRS, XLT.
Электронный блок измеряет интервал времени между излучением импульса и получением эхо-сигнала и производит вычисление расстояния от торца преобразователя до поверхности жидкого или сыпучего материала. Обработка сигнала осуществляется с помощью программного обеспечения эхо-обработки Sonic Intelligence. Результат измерения уровня отображается на графическом жидкокристаллическом дисплее (LCD) с подсветкой.
Влияние колебаний температуры на результат измерений автоматически компенсируется с помощью встроенного в преобразователь температурного датчика, либо с помощью дополнительного температурного датчика TS-3, поставляемого отдельно, либо с помощью метода фиксированной температуры.
Уровнемеры совместимы с распространенными стандартами систем промышленной связи при наличии в комплекте поставки коммуникационного модуля SmartLinx. Уровнемеры имеют выход на внешние устройства.
Для уровнемеров модификации S1TRANS LU02 имеется возможность подключения к электронному блоку двух преобразователей, а для уровнемеров модификации SITRANS LU10 возможно подключение до 10 преобразователей.
Программирование уровнемера модификации SITRANS LU выполняется с помощью программатора. Программирование включает в себя прокрутку меню, конфигурирование, выбор диапазона и единиц измерения.

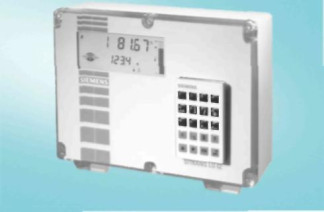

SITRANS LU
Встроенное программное обеспечение размещено в устройстве хранения программ энергонезависимой памяти EEPROM. Считывание встроенного программного обеспечения производится из устройства хранения программ энергонезависимой памяти EEPROM с использованием специализированного программатора PROFIBUS PA или интерфейсов связи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| ТИП | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения | Уровень защиты программного обеспечения от изменений по МИ 3286-10 |
| SITRANS LU01 | SPL | 45000866 | 5.29 | 0xСD0Е | n / a | С |
| SITRANS LU02 | DPL Plus | 45000863 | 5.29 | 0x5293 | n / a | С |
| SITRANS LU10 | XPL Plus | 45000920 | 5.31 | 0x6E5F | n / a | С |
Доступ к параметрам и данным со стороны интерфейсов связи и инфракрасный порт защищены паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
Таблица 2
| Наименование характеристики и единицы измерения | Значение характеристики модификации уровнемера |
| SITRANS LU01 SITRANS LU02 SITRANS LU10 | |
| Диапазон измерений уровня *, м | от 0,3 до 60,0 |
| Пределы допускаемой основной приведенной погрешности, % от верхнего предела диапазона измерении | ±0,25 |
| Пределы допускаемой дополнительной приведенной погрешности измерения уровня от температуры окружающей среды в месте расположения преобразователя, %: - при использовании метода температурной компенсации на весь диапазон температуры, при использовании метода фиксированной температуры при изменении температуры на 1 °С. | ±0,09 ±0,17 |
| Наименование характеристики и единицы измерения | Значение характеристики модификации уровнемера | |
| SITRANS LU01 SITRANS LU02 SITRANS LU10 | ||
| Питание от сети переменного тока: - напряжение, В; - частота, Гц; - потребляемая мощность, В-А, не более. | 230 от 50 до 60 | |
| 31 | 15 | |
| Количество выходных каналов, шт.; - аналоговый (4^20 мА); - реле. | 1 на каждый преобразователь | |
| 4 | до 40 | |
| Диапазон температуры окружающего воздуха для электронного блока, °С | от минус 20 до 50 | |
| Диапазон температуры окружающей среды для преобразователя, °С ** | от минус 40 до 150 | |
| Степень зашиты оболочки по ГОСТ 14254-95 | IP65 | |
| Масса кг, не более электронного блока программатора | 2,7 0,15 | |
| Габаритные размеры мм, не более -электронного блока, - дисплея; -программатора. | 285x209x92 51x127 67x100x25 | |
| Средний срок службы, лет | 10 | |
*- диапазон измерений уровня зависит от модификации используемого преобразователя (см. таблицу 2);
** - диапазон температуры окружающей среды для преобразователя зависит от модификации используемого преобразователя (см. таблицу 2).
Технические характеристики ультразвуковых преобразователей
Таблица 3
| Модификация преобразователя | Диапазон измерений уровня, м | Температура окружающей среды, °С | Масса, кг | Габаритные размеры, мм | |
| Мин. | Макс. | ||||
| XPS-10 | от 0,3 до 10,0 | минус 40 | 95 | 0,8 | 122x86x86 |
| XPS-15 | от 0,3 до 15,0 | 1,3 | 132x119x119 | ||
| XPS-30 | от 0,6 до 30,0 | 4,3 | 198x173x173 | ||
| XPS-40 | от 0,9 до 40,0 | 8,0 | 229x206x206 | ||
| ХСТ-8 | от 0,6 до 8,0 | 145 | 1,3 | 122x86x86 | |
| ХСТ-12 | от 0,6 до 12,0 | 1,3 | 132x119x119 | ||
| XLT-30 | от 0,9 до 30,0 | 150 | 4,3 | 249x264x264 | |
| XLT-60 | от 1,8 до 60,0 | 6,6 | 324x335x335 | ||
| XRS-5 | от 0,3 до 8,0 | минус 20 | 65 | 1,2 | 127x89x89 |
| ST-H | oт 0,3 до 10,0 | минус 40 | 73 | 1,4 | 119x87x82 |
наносится типографским способом на титульные листы эксплуатационной документации в правом верхнем углу.
Таблица 4
| Наименование | Модификация | ||
| SITRANS LU01 | SITRANS LU02 | SITRANS LU10 | |
| Электронный блок | 1 шт. | ||
| Ультразвуковой преобразователь * | 1 шт. | до 2 шт. | д о 10 шт. |
| Программатор | 1 шт. | ||
| Коммуникационный модуль SmartLinx ** | 1 шт. | ||
| Руководство по эксплуатации | 1 шт. | ||
| Методика поверки | 1 шт. | ||
осуществляется по документу МП 50337-12 «Уровнемеры ультразвуковые SITRANS LU модификации SITRANS LU01, SITRANS LU02, SITRANS LU10 с преобразователями типа ST, XCT, XPS, XRS, XLT. Методика поверки», утвержденному ГЦИ СИ ФГУ «Нижегородский ЦСМ» 29 ноября 2010 г.
Основное средство поверки - рулетка измерительная 2-го класса точности по ГОСТ 7502-98.
Сведения о методах измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым SITRANS LU модификации SITRANS LU01, SITRANS LU02, SITRANS LU10 с преобразователями типа ST, XCT, XPS, XRS, XLT
1. ГОСТ 8. 477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
2. Техническая документация фирмы «Siemens AG», Г ермания.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта и выполнение государственных учетных операций.
