| Номер в госреестре | 50342-12 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | MFC Depolox 5, SFC Depolox 5 |
| Изготовитель | "Evoqua Water Technologies Ltd.", Великобритания; Фирма "Siemens PLC", Великобритания (срок свидетельства: 09.07.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы MFC Depolox 5, SFC Depolox 5 предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде.
Принцип действия анализаторов - электрохимическое восстановление растворенного в воде хлора (либо хлора, замещенного на йод) в потенциостатических условиях.
Анализаторы MFC Depolox 5, SFC Depolox 5 (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы включают в себя:
- электронный измерительный модуль MFC или SFC,
- измерительная ячейка Depolox 5 с датчиком для определения остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде.
Электронный измерительный модуль представляет собой электронный усилитель, управляемый микропроцессором. Встроенные интерфейсы RS485, RS232 могут использоваться для передачи измеренных величин и рабочих режимов в персональный компьютер, диспетчерскую или в блок управления стандартными периферийными устройствами.
Электронный измерительный модуль находится в корпусе, который крепится на стену и устанавливается вблизи проточного узла. На лицевой панели измерительного модуля расположены жидкокристаллический дисплей для индикации показаний, индикатор аварийного сигнала ALARM и кнопки для управления меню анализатора.
Электронный измерительный модуль MFC, в отличие от электронного измерительного модуля SFC, может выводить на экран несколько измеряемых величин одновременно.
Измерительный элемент свободного (активного) хлора включает трехэлектродную систему с внешним управлением посредством потенциостатического замкнутого контура. Рабочий электрод и противоэлектрод изготовлены из платинового сплава. Электродом сравнения служит электрод из серебра/хлорида серебра, устанавливаемый в держатель из ПВХ и полностью погружаемый в электролит. Прозрачная емкость с электролитом позволяет визуально контролировать уровень электролита. Измерительный элемент подключен к цифровому измерительному усилителю, который поддерживает регулируемый постоянный потенциал между рабочим электродом и электродом сравнения. Ток, генерируемый в измерительном элементе, прямо пропорционален концентрации окисляющего вещества в пробе воды. Ток передается в электронный измерительный модуль для обработки. На дисплее электронного измерительного модуля отображается содержание свободного или общего хлора в воде в мг/л.
В диапазоне температур от 0 до 50 °С осуществляется автоматическая температурная компенсация измеряемой массовой концентрации остаточного активного хлора.
Приборы оснащены системой непрерывной гидростатической очистки электродов.

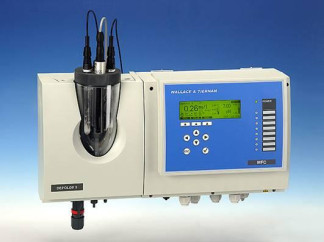

Внешний вид анализаторов приведен на рис. 1, 2.
Анализаторы имеют встроенное в электронный измерительный модуль программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения параметров воды.
Программное обеспечение осуществляет функции: выбор метода анализа,
расчет содержания определяемого параметра,
отображение результатов измерений на графическом ЖКИ дисплее анализатора, контроль целостности программных кодов ПО, контроль общих неисправностей (связь, конфигурация), контроль внешней связи (RS485, RS232, CAN (только для SFC)), ограничение доступа при помощи пароля.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты “C” по МИ 3286-2010.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MFC | EAE1026 | 02.13 | BED8 | CRC16 |
| SFC | EAE1057 | 01.10 | 65B2 | CRC16 |
Метрологические и технически характеристики
1 Диапазоны измерений массовой концентрации свободного или общего хлора и пределы допускаемой основной погрешности анализатора приведены в таблице 2.
Таблица 2
| Диапазон показаний | Диапазон измерений* | Пределы допускаемой основной погрешности | Номинальная цена единицы наименьшего разряда дисплея | |
| приведенной, у | относительной, 5 | |||
| мг/дм1 | мг/дм3 | % | % | мг/дм3 |
| 0 - 0,2 | 0 - 0,2 | ± 25 | - | 0,01 |
| 0 - 0,5 | 0 - 0,2 | ± 25 | - | - « - |
| 0,2 - 0,5 | - | ± 25 | ||
| 0 - 1 | 0 - 0,2 | ± 25 | - | - « - |
| 0,2 - 1 | - | ± 25 | ||
| 0 - 2 | 0 - 0,4 | ± 25 | - | - « - |
| 0,4 - 2 | - | ± 25 | ||
| 0 - 5 | 0 - 1 | ± 25 | - | - « - |
| 1 - 5 | - | ± 25 | ||
| 0 - 10 | 0 - 2 | ± 25 | - | 0,1 |
| 2 - 10 | - | ± 25 | ||
| 0 - 20 | 0 - 4 | ± 25 | - | - « - |
| 4 - 20 | - | ± 25 | ||
Примечание: * Диапазон содержания свободного хлора или общего хлора.
Таблица 3
| Наименование характеристики или параметра | Нормированные значения |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной составляющей погрешности, % | 6 |
| Предел допускаемого изменения показаний за 8 ч непрерывной работы, в долях от основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 оС, в долях от пределов допускаемой основной погрешности | 0,4 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры воды на входе анализатора, в долях от основной погрешности | 0,2 |
| Диапазон времени измерительного цикла, мин | 1 |
| Габаритные размеры ячейки Depolox 5, мм, не более: Ширина Высота Г лубина | 215 375 155 |
| Габаритные размеры электронного модуля MFC (SFC), мм, не более: Ширина Высота Г лубина | 320 (185) 270 (265) 175 (145) |
| Масса ячейки Depolox 5, кг, не более: | 1,5 |
| Масса электронного модуля MFC (SFC), кг, не более | 5 (2,5) |
| Потребляемая мощность, В А, не более | 200 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 230±23 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: диапазон температур окружающего воздуха, С диапазон относительной влажности окружающего воздуха, %, при температуре 25 оС диапазон атмосферного давления, кПа | 0-50 30-80 84-106,7 |
| Диапазон температур анализируемой воды, оС | 0-50 |
Знак наносят на специальную табличку на лицевой панели прибора методом наклейки или голографическим методом и на титульный лист Руководства по эксплуатации анализаторов MFC Depolox 5, SFC Depolox 5.
Таблица 4
| Наименование | Количество |
| Анализатор MFC (SFC) Depolox 5 | 1 шт. |
| Датчик свободного или общего хлора | 1 шт. |
| Монтажная ферма | 1 шт. |
| Пластинки с гравировкой маркировки светодиодов | 1 шт. |
| Комплект аксессуаров | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 242-1341-2012 «Анализаторы MFC Depolox 5, SFC Depolox
5. Методика поверки», утвержденным ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” в апреле 2012 г.
Основные средства поверки: анализатор хлора Р15 plus-М фирмы “USF Wallace & Tier-nan”, пределы допускаемой погрешности ± 10 %.
Методика измерений приведена в документе «Анализаторы MFC Depolox 5, SFC Depolox 5. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы, устанавливающие требования к анализаторам MFC Depolox 5, SFC Depolox 5
1. ГОСТ 52921-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.
2. ГОСТ 22729-84 “ГСП. Анализаторы жидкостей. Общие технические условия”.
3. ГОСТ 27987-88 “ГСП. Анализаторы жидкостей потенциометрические. Общие технические условия”.
4. Техническая документация фирмы-изготовителя.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
