| Номер в госреестре | 50346-12 |
| Наименование СИ | Установка для поверки счетчиков газа |
| Обозначение типа СИ | QRM |
| Изготовитель | "Elster GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка для поверки счетчиков газа QRM (далее установка) предназначена для проведения градуировки, калибровки, первичной и периодической поверки счетчиков газа, а также для определения метрологических характеристик счетчиков газа в ходе приемо-сдаточных, периодических или иных видов испытаний.
Установка состоит из следующих составных частей:
- блок критических сопел, состоящий из сменного набора критических сопел, преобразователей давления, температуры, относительной влажности, атмосферного давления и запорной арматуры;
- трех технологических линий для монтажа поверяемых счетчиков:
двух измерительных линий для поверки счетчиков при нормальных условиях,
одной испытательной линии для проверки счетчиков при различных температурах измеряемой или окружающей сред (при установке счетчиков в климатической камере);
- U-образных манометров, контролирующих перепад давления на критических соплах, поверяемых счетчиках;
- первичных преобразователей избыточного давления, температуры;
- запорной и регулирующей аппаратуры;
- датчиков съема сигналов с поверяемых счетчиков;
- системы электропитания и управления установкой;
- блок электроники с персональным компьютером (ПЭВМ) и интерфейсом, обеспечивающего связь компьютера с остальными элементами установки.
Принцип действия установки основан на сравнении показаний объема поверяемого счетчика с показаниями объема, полученного при прохождении измеряемой среды через критические сопла за измеренный промежуток времени.
Воздух из внешней сети подается в установку. Проходя через воздушный инжектор, воздух создает разрежение в трубопроводе за критическими соплами, обеспечивая критический перепад на них. Воздух из помещения начинает поступать во входной трубопровод установки и проходит через поверяемые счетчики и критические сопла.
Измеряя атмосферное давление, давление на критических соплах и на поверяемых или испытуемых счетчиках, температуру, влажность и время измерений, ПЭВМ рассчитывает значение эталонного объема, сравнивает его с показаниями объема, полученными с поверяемых или испытуемых счетчиков, и вычисляет погрешность измерений.
Результаты поверки и испытаний архивируются в памяти ПЭВМ и выводятся на печать в виде протоколов.

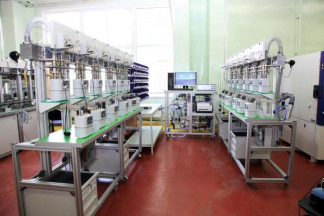

Фотография общего вида представлена на рисунке 1.
Блок схема приведена на рисунке 2
Компьютерная программа управления установкой “QX_Meter” работает в операционной среде “WINDOWS”.
Программное обеспечение “QX_Meter” обеспечивает:
- управление и контроль ходом поверки и испытаний;
- сбор данных измерений;
- вычисление погрешностей;
- сохранение полученной информации;
- проведение тестов установки на герметичность;
- ручное управление оборудованием установки;
- калибровку измерительных каналов;
- архивирование полученных данных;
- управление порядком осуществления тестов;
- конвертацию данных в форматы пригодные для другого программного обеспечения.
Программное обеспечение имеет защиту от несанкционированного доступа в виде паролей. Программа предусматривает автоматическую установку (задание) расхода через поверяемые счетчики, считывание импульсов с поверяемого счетчика и вычисление расхода и погрешности для каждого поверяемого счетчика.
Порядок выполнения операций поверки, значения расходов для каждого типа счетчиков и величины допускаемых погрешностей хранятся в закрытой базе данных и не могут быть изменены без соответствующего кода доступа
Идентификационные данные ПО установки приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| QX Meter | QX Meter | 4.ХХ | bc7b1e3e502c801f01ed300b978c7240 | Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "С".
| Наименование параметра | Значение параметра |
| Диапазон воспроизводимых расходов, м /ч | от 0,016 до 10 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,3 |
| Диапазон температуры среды в блоке критических сопел, °С | от 15 до 25 |
| Диапазон температуры измеряемой среды при установке счетчиков, °С: на измерительных линиях на испытательной линии | от 15 до 25 от минус 40 до плюс 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
| Погрешность задания расхода, %: - при расходах менее 0,5 м /ч - при расходах более 0,5 м /ч | +5, -10 ±5 |
| Изменение температуры измеряемой среды в процессе поверки, не более, °С | 1 |
| Рабочее давление, мбар | от 900 до 1050 |
| Диапазоны измерений давления по каналам, мбар: - перед соплами - на измерительной линии - на испытательной линии - критического давления на соплах - U-образные манометры, контролирующие давление на счетчиках - U-образные манометры на критических соплах - атмосферного давления, гПа | -8...35 0...35 -8.35 -1000.0 0.3 0.30 750.1150 |
| Пределы допускаемой абсолютной погрешности измерений давления по каналам, мбар: - перед соплами - на измерительной линии - на испытательной линии | ±0,3 ±0,3 ±0,3 |
| Наименование параметра | Значение параметра |
| - критического давления на соплах - U-образные манометры, контролирующие давление на счетчиках - U-образные манометры на критических соплах - атмосферного давления, гПа | ±50 ±0,2 ±0,2 10 |
| Диапазон измерений относительной влажности, % | 0.100 |
| Пределы допускаемой относительной погрешности измерений влажности, % | ±10 |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,03 |
| Количество одновременно поверяемых счетчиков, шт | 1.12 |
| Электропитание: - напряжение переменного тока, В - потребляемая мощность, не более, кВ-А | 220 2,0 |
| Г абаритные размеры, не более, мм | 1520х3200х2100 |
| Масса установки, не более, кг | 600 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20±5 до 80 от 84 до 106,7 |
наносится на титульный лист эксплуатационной документации типографским способом.
| Наименование | Кол. |
| Установка для поверки счетчиков газа QRM в составе: - измерительная линия - испытательная линия - блок критических сопел - блок электроники с персональным компьютером | 2 1 1 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется в соответствии с методикой МП 50346-12 "ГСИ. Установка для поверки счетчиков газа QRM. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в мае 2012 г.
Основное поверочное оборудование:
- установка поверочная, с относительной погрешностью ± 0,15 %;
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5, погрешность ± 0,02 °С;
- прецизионный измеритель температуры МИТ 8.10, абсолютная погрешность ± (0,0035+10-5t) °С;
- калибратор давления Druck-605, погрешность ± 0,025 %;
- термогигрометр электронный "CENTER-315", диапазон измерений 0.100 %, погрешность ± 3 %.
изложены в руководстве по эксплуатации на установку для поверки счетчиков газа
QRM.
Нормативные и технические документы, устанавливающие требования к установке для поверки счетчиков газа QRM
1. ГОСТ 8.618-2006 Государственная поверочная схема для средств измерений объемного и массового расхода газа.
2. Техническая документация фирмы "ELSTER GmbH".
осуществление мероприятий государственного контроля (надзора).
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
