Анализаторы дымовых газов KM9106, Kane250, Kane425, Kane 450, Kane 455, Kane 940, 50349-12

Назначение

Анализаторы дымовых газов КМ9106, Kane250, Kane425, Kane450, Kane455, Kane940 предназначены для измерения объемной доли кислорода(%) (О2), оксида углерода (% или млн-1 (ppm) (СО),оксида азота(млн-1 (ppm) (NO), диоксида азота (млн-1 (ppm) (NO2), диоксида серы (млн-1 (ppm) (SO2), суммы углеводородов (млн-1 (ppm) (СХНУ), диоксида углерода (% (СО2) в промышленных выбросах, дифференциального давления (гПа) газового потока.

Описание

Принцип действия анализаторов дымовых газов КМ9106, Kane250, Kane425, Kane450, Kane455, Kane940 основан на использовании:

•    электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода, оксида азота, диоксида азота, диоксида серы;

•    оптической ячейки для измерения объемной доли углеводородов и диоксида углерода;

•    встроенные сенсоры дифференциального давления;

Анализатор дымовых газов КМ9106 состоит из управляющего модуля (предназначен для просмотра показаний и управления) и блока анализатора. Подключение управляющего модуля к блоку анализатора осуществляется посредством кабеля. В анализаторах дымовых газов серии Kane250, Kane425, Kane450, Kane455, Kane940 управляющий модуль и блок анализатора выполнены в едином корпусе.

Анализаторы дымовых газов могут опционально комплектоваться разными наборами измерительных газовых сенсоров, и газозаборных зондов Возможные варианты комплектации представлены в таблице 1.

Таблица 1.

++ базовая комплектация,

*    дополнительная комплектация по заказу,

-    не комплектуется.

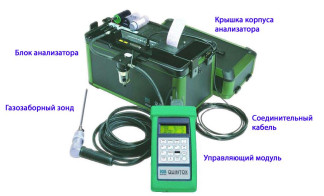

Внешний вид анализатора дымовых газов КМ9106 представлен на рис.1.

L

Компоненты блока анализатора и управляющего модуля представлены на рис.2. и

рис.3.

Часто нопольауомыо клавиши

"ЛТП ON/OFF

QPP Включить/иыключить

SET/CAL ENTfcR & SET/UAL

Под и ytnioan зпчелий ■ ■од првнетров

ENTER

1'р Влерх постраничное лившие ииерх построчная прокрутка ллерк иарнаитои лараыетрол, ланрннер, лнд тонлнна

DOWN Влна

постраничное листание ллна построчная прокрутка ллна иарнаитои лараыетрол

Внешний вид анализатора дымовых газов и компоненты блока анализатора Kane940 представлен на рис.4

Рисунок 4.

ZTV. __Pi]bi4 ще иэмерЕзня

JL5212 {Е-пшавыв;

X ""

Ьдоц [сбму)

Азмтвр —л. уящашш; газов (сшу)

Внешние виды анализаторов дымовых газов Kane250, Kane425, Kane450, Kane455 представлены на рис.5 и 6.

Рисунок 5.

Компоненты блока анализаторов дымовых газов Kane250, Kane425, Kane450, Kane455 представлены на рис.7

Рисунок 7.

Таблица 2

Значимой частью номера версии ПО является первая цифра. Цифра в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.

Защита программного обеспечения анализаторов дымовых газов серий KM и Kane соответствует уровню «С» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.

Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.

Технические характеристики

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 9

Таблица 10

•    Условия эксплуатации управляющего модуля и блока анализатора: рабочая температура (от 0 до 40)°С

Условия хранения и транспортирования, температура (от минус 20 до плюс 50) °С.

Электропитание анализаторов дымовых газов:

•    Kane250,425,450,455 от сети переменного тока с напряжением 220 В, частотой 50 Гц через сетевой адаптер или от 4-x NiMH аккумуляторов типа АА, максимальная потребляемая мощность при работе от сети не более 3 В • А

•    Kane940 от сети переменного тока с напряжением 220 В, частотой 50 Гц через сетевой адаптер или от встроенного аккумулятора с напряжением 6 В, максимальная потребляемая мощность при работе от сети не более 10 В А;

•    KM9106 от сети переменного тока с напряжением 220 В, частотой 50 Гц через сетевой адаптер или от встроенного аккумулятора с напряжением 12В, максимальная потребляемая мощность при работе от сети не более 16 В А;

Габаритные размеры и масса:

•    KM9106 не более 450x230x300 мм; не более 9,5 кг;

•    Kane940 не более220х55х120 мм; не более 1,0 кг;

•    Kane250,425,450,455 не более 200x45x90; не более 1 кг.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализаторов дымовых газов серий KM и Kane в виде наклейки.

Комплектность

Комплект поставки включает:

Анализатор в составе:

-    управляющий модуль

1 шт.

1 шт.

1 шт. 1 шт. 1 шт.

-    блок анализатора, укомплектованный измерительными ячейками и зондами в соответствии с заказом

•    Кейс или сумка в соответствии с заказом

•    руководство по эксплуатации

•    заводской протокол калибровки

•    методика поверки

Поверка

осуществляется по МП РТ 1555-2011 «Анализаторы дымовых газов серий KM и Kane. Методика поверки», являющейся приложением к Руководству по эксплуатации и утверждённой ГЦИ СИ ФГУ «Ростест-Москва» 6 февраля 2012 года.

Основные средства поверки

1)    По каналам содержания газовых компонентов:

ГСО-ПГС в баллонах под давлением, выпускаемых по ТУ 6016-2956-88 №№ 3722-87, 3726-87, 3806-87, 3811-87, 3816-87, 3827-87; 3831-87;3777-87, 8375-03, 4021-87, 4026-87, 402987, 7608-99, 5893-91, 3903-87, 7605-99

2)    По каналу дифференциального давления:

Калибратор давления пневматический «Метран-505Воздух», класс точности 0,015, диапазон воспроизведения избыточного давления от 5 Па до 25000 Па,

Термогигрометр ИВА-6 А, диапазон измерений температуры (от минус 40 до плюс 50) оС, абсолютная погрешность +0,5оС

Сведения о методах измерений

Методы измерений указаны в Руководстве по эксплуатации анализаторов дымовых газов серий КМ и Kane.

Нормативные и технические документы, устанавливающие требования к анализаторам дымовых газов серий КМ и Kane

1.    ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов»;

2.    ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

3.    ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 4 • 104 Па»;

4.    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

5.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

6.    ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»;

7. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения»;

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды.
