Уровнемеры магнитострикционные KMS-2, 50350-12

Назначение

Уровнемеры магнитострикционные KMS-2 (далее - уровнемеры) предназначены для измерения уровня жидкости в резервуаре в составе уровнемера микроволнового KSR-GT611.

Описание

Принцип действия уровнемера основан на передаче электрического импульса к чувствительному элементу, в результате чего магнитное поле взаимодействует с полем магнитного поплавка, вызывая ответный сигнал. Время, которое требуется для обнаружения ответного сигнала, позволяет измерить уровень жидкости, зная точную скорость движения ответного сигнала к чувствительному элементу.

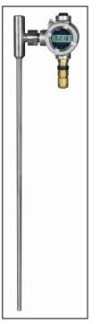

Преобразователь состоит из трубки из нержавеющей стали, содержащей магнитострикционный измеряющий элемент, и алюминиевого корпуса, содержащего электронный блок.

Технические характеристики

Диапазон измерений уровня жидкости, мм

от 125 до 825; от 125 до 845

± 0,1 4 - 20 12 - 28 120х80х57 3,8

Пределы допускаемой приведенной погрешности уровнемера, %

Выходной аналоговый сигнал, мА Напряжение питания постоянного тока, В Г абаритные размеры (без буйка) не более, мм Масса (без буйка), кг

Условия эксплуатации:

от минус 40 до 40 95 2

от минус 5 до 40

-    температура окружающей среды, °С

-    относительная влажность, %

-    давление, МПа

-температура технологической среды, °С

преобразователь,    . ' ■. ■

присоединенный к ",    " ■ "

верхней части

VWy

Ъф

Ы ^

преобразователь, присоединенный сбоку к верхней части

изоляция, при необходимости преобразователь

зажим преобразователя измерительная камера

Рисунок 1 - Чертеж уровнемера магнитострикционного KMS-2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом наклейки.

Комплектность

Поверка

осуществляется согласно документу МП 50350-12 «Уровнемеры магнитострикционные KMS-2. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2012 г.

Основные средства поверки:_

Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на уровнемеры.

Нормативные и технические документы, устанавливающие требования уровнемерам магнитострикционным KMS-2

1.    ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.

2.    Техническая документация TC FLUID CONTROL LTD.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
